Panme Đo Trong Dạng Thanh Nối Đầu Đo Carbide Mitutoyo 137-209
Panme đo trong Mitutoyo 137-209 dạng thanh nối, phạm vi đo 50–1.000 mm, độ chia 0,01 mm, đầu đo carbide, kèm 8 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong Mitutoyo 137-209 là dòng panme dạng thanh nối (extension rod type) cho phép mở rộng phạm vi đo lên đến 1.000 mm bằng cách lắp thêm các thanh nối tiêu chuẩn. Thiết bị được trang bị đầu đo carbide bền bỉ, đảm bảo độ chính xác ổn định trong môi trường sản xuất công nghiệp khắc nghiệt.
Phạm Vi Đo Rộng
Phạm vi đo từ 50 đến 1.000 mm nhờ hệ thống 8 thanh nối có thể hoán đổi linh hoạt, đáp ứng yêu cầu đo lỗ lớn trong gia công cơ khí và kiểm tra chất lượng.
Đầu Đo Carbide Cao Cấp
Bề mặt đo được làm từ hợp kim carbide, tăng độ cứng và tuổi thọ đáng kể so với thép thông thường, giảm mài mòn khi đo liên tục.
Kết Cấu Thanh Nối Bảo Vệ
Các thanh nối hình trụ được gắn lò xo trong ống bảo vệ, giúp lắp ghép nhanh chóng và tránh hư hỏng trong quá trình sử dụng và lưu trữ.
Độ Chính Xác Đo Lường Cao
Sai số trục đo chỉ 3 µm, bước ren trục đo 0,5 mm, độ chia 0,01 mm — đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt trong sản xuất.
Đặc Điểm Nổi Bật Của Panme Đo Trong Mitutoyo 137-209
Mitutoyo 137-209 sử dụng nguyên lý đo 2 điểm tiếp xúc, cho kết quả đo đường kính lỗ trực tiếp và tin cậy. Núm xoay và thân thước được hoàn thiện bề mặt satin chrome, đường kính 15 mm, giúp cầm nắm chắc chắn và đọc vạch chia dễ dàng. Bộ sản phẩm đi kèm đầy đủ gồm hộp đựng, cờ lê chuyên dụng, 8 thanh nối và đầu panme 137-013.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Thiết bị phù hợp cho bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí, chế tạo máy, gia công khuôn mẫu cần kiểm tra đường kính lỗ lớn với độ chính xác cao. Khả năng mở rộng phạm vi đo bằng thanh nối giúp tiết kiệm chi phí so với việc sử dụng nhiều thiết bị đo riêng lẻ.
- Phạm vi đo 50–1.000 mm, đo lỗ lớn không cần thay đổi thiết bị
- Đầu đo carbide tăng tuổi thọ sử dụng lâu dài
- Kèm 8 thanh nối tiêu chuẩn (13, 25, 50, 100, 200, 300 mm)
- Sai số trục đo 3 µm, độ chia 0,01 mm đạt tiêu chuẩn QC công nghiệp
- Nhãn hiệu Mitutoyo — tiêu chuẩn toàn cầu về đo lường chính xác
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 137-209
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–1.000 mm |
| Khoảng đo mỗi lần | 13 mm |
| Độ chia | 0,01 mm |
| Sai số trục đo | 3 µm |
| Giới hạn sai số | ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm |
| Vạch chia / Bề mặt | Núm xoay và thân thước hoàn thiện satin chrome, ø15 mm |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đo | Carbide |
| Phương pháp đo | 2 điểm tiếp xúc |
| Số thanh nối | 8 thanh (13, 25, 50 (2 chiếc), 100, 200 (2 chiếc), 300 mm) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 8 thanh nối, đầu panme 137-013 |
| Khối lượng | 845 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-209 có phạm vi đo tối đa là bao nhiêu?
Phạm vi đo tối đa của 137-209 là 1.000 mm khi lắp đủ 8 thanh nối đi kèm. Phạm vi đo tối thiểu là 50 mm, mỗi lần đo có khoảng dịch chuyển trục đo 13 mm. Người dùng có thể linh hoạt kết hợp các thanh nối để đạt chiều dài đo phù hợp với từng ứng dụng.
Tại sao nên chọn đầu đo carbide cho panme đo trong?
Đầu đo carbide có độ cứng vượt trội so với thép thông thường, giúp giảm mài mòn bề mặt tiếp xúc trong quá trình đo lặp lại nhiều lần. Điều này đảm bảo độ chính xác duy trì ổn định trong suốt vòng đời thiết bị và phù hợp với môi trường sản xuất công nghiệp cường độ cao.
Sai số đo của Mitutoyo 137-209 được tính như thế nào?
Giới hạn sai số của 137-209 được tính theo công thức: ±(3 + số thanh nối đang dùng + chiều dài đo lớn nhất/50) µm. Sai số cơ bản của trục đo là 3 µm. Khi sử dụng càng nhiều thanh nối hoặc đo chiều dài càng lớn, sai số tích lũy sẽ tăng theo — cần lưu ý điều này trong quá trình lập kế hoạch kiểm tra.
Bộ sản phẩm Mitutoyo 137-209 giao hàng bao gồm những gì?

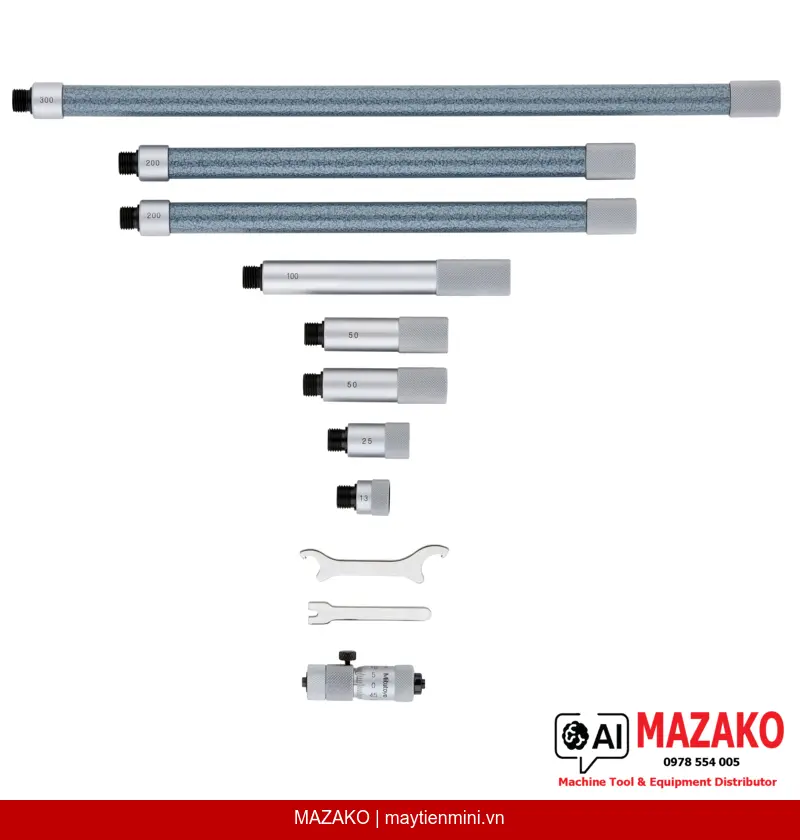

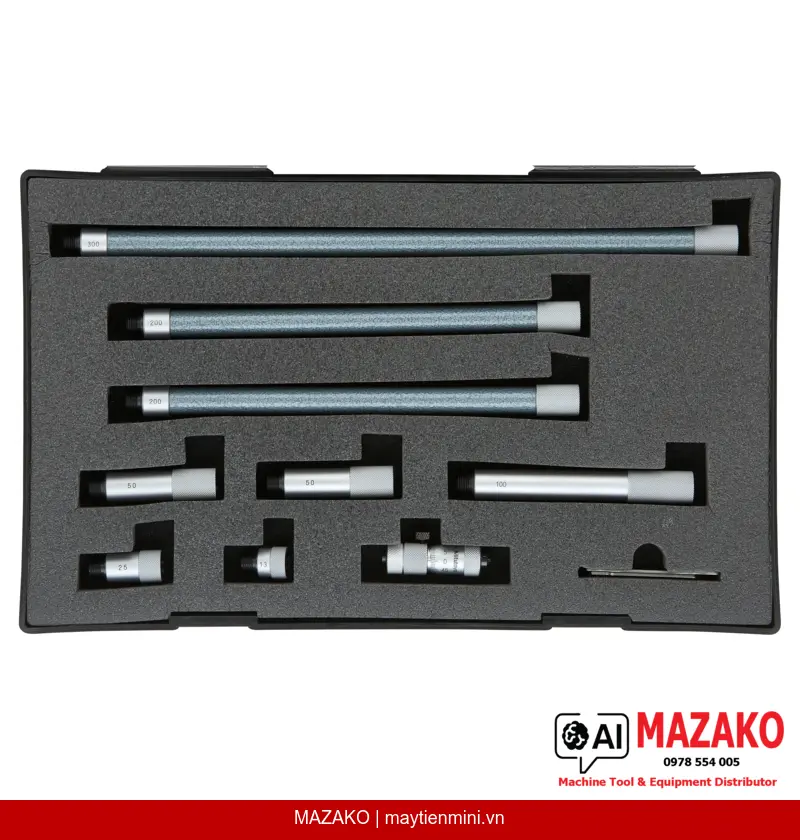

Bộ sản phẩm giao hàng đầy đủ gồm: hộp đựng bảo quản, cờ lê chuyên dụng, 8 thanh nối tiêu chuẩn (13, 25, 50 mm x2, 100, 200 mm x2, 300 mm) và đầu panme mã 137-013. Tất cả phụ kiện được đóng gói trong hộp chính hãng Mitutoyo.
Panme đo trong 137-209 phù hợp cho ứng dụng nào trong sản xuất?
Thiết bị phù hợp cho kiểm tra đường kính lỗ lớn trong gia công cơ khí, chế tạo khuôn mẫu, sản xuất xi lanh và các chi tiết máy có đường kính từ 50 mm trở lên. Bộ phận QC/QA và kỹ thuật tại nhà máy sản xuất thường sử dụng để kiểm tra kích thước theo tiêu chuẩn bản vẽ kỹ thuật.
