Panme Đo Trong Dạng Thanh Đơn Mitutoyo 133-168 (675–700 mm)
Panme đo trong dạng thanh đơn Mitutoyo 133-168, phạm vi đo 675–700 mm, độ chia 0,01 mm, mặt đo carbide, sai số cho phép ±12 µm. Phù hợp đo lỗ lớn trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo trong dạng thanh đơn Mitutoyo 133-168 là thiết bị đo khoảng cách bên trong kiểu 2 điểm tiếp xúc, chuyên dùng cho phạm vi đo 675–700 mm. Sản phẩm thuộc dòng thanh đơn tiêu chuẩn (single rod), tích hợp mặt đo carbide và cơ cấu khóa đầu đo, đáp ứng yêu cầu đo lường chính xác trong môi trường sản xuất công nghiệp nặng.
Mặt đo Carbide
Mặt đo được gắn đầu carbide tipped, tăng độ bền và khả năng chịu mài mòn trong quá trình sử dụng lâu dài trên các chi tiết kim loại cứng.
Khóa đầu đo
Trang bị cơ cấu khóa đầu đo (spindle lock) giúp cố định kết quả đo, thuận tiện khi đọc số liệu trong không gian hẹp hoặc lỗ sâu.
Hoàn thiện bề mặt satin chrome
Thimble và sleeve được xử lý bề mặt satin chrome Ø18 mm, chống phản quang, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Sai số cho phép ±12 µm
Sai số E MPE ±12 µm đảm bảo độ chính xác phù hợp cho kiểm tra kích thước lỗ lớn trong kiểm soát chất lượng sản xuất cơ khí.
Ứng dụng trong kiểm soát chất lượng
Panme đo trong 133-168 được sử dụng để đo đường kính trong của các lỗ, hốc, xilanh hoặc vỏ máy có kích thước lớn trong khoảng 675–700 mm. Phương pháp đo 2 điểm tiếp xúc cho kết quả ổn định, phù hợp với quy trình QC/QA tại các nhà máy cơ khí chế tạo, đóng tàu và sản xuất thiết bị công nghiệp nặng.
Thiết kế thanh đơn tiêu chuẩn
Dạng thanh đơn (single rod) cho phép sử dụng độc lập mà không cần lắp thêm phụ kiện gia tăng phạm vi, đơn giản hóa quy trình đo và giảm sai số do lắp ghép. Bước ren trục đo 0,5 mm, độ chia 0,01 mm đảm bảo độ phân giải đáp ứng tiêu chuẩn đo lường thông thường.
Tiêu chuẩn giao hàng

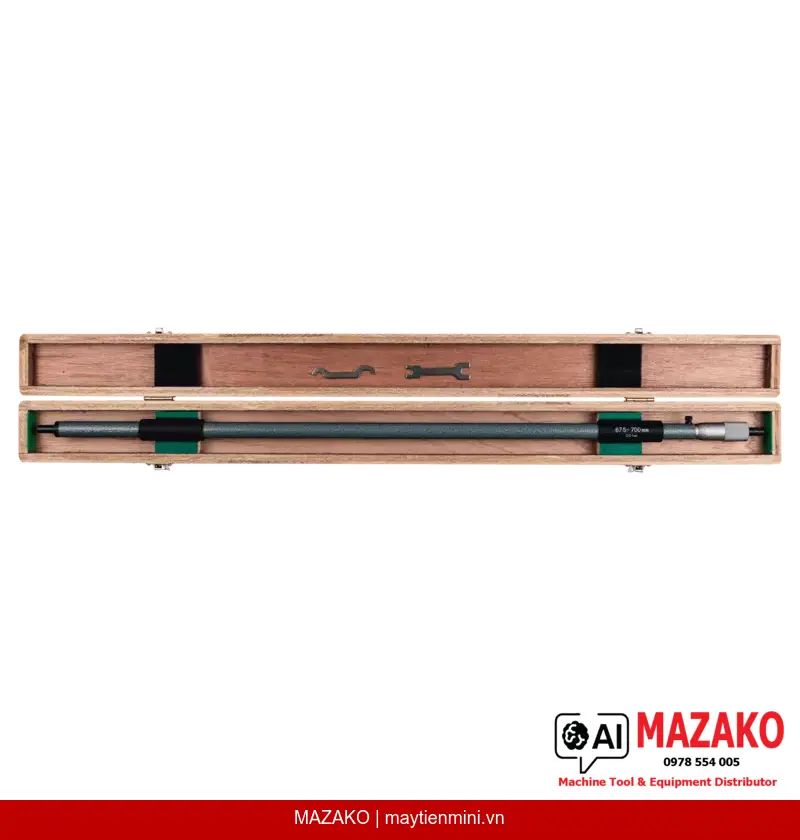

Panme đo trong Mitutoyo 133-168 được giao kèm hộp đựng và cờ lê chuyên dụng (spanner), đảm bảo bảo quản và hiệu chỉnh thiết bị đúng cách ngay từ lần sử dụng đầu tiên.
- Phạm vi đo 675–700 mm, phù hợp đo lỗ kích thước lớn
- Độ chia 0,01 mm, sai số E MPE ±12 µm
- Mặt đo carbide tipped, bền bỉ với chi tiết kim loại cứng
- Cơ cấu khóa đầu đo tiện lợi khi đọc số liệu
- Bề mặt satin chrome chống phản quang, dễ đọc
- Giao hàng kèm hộp và cờ lê chuyên dụng, khối lượng 480 g
Tư vấn và báo giá Panme đo trong Mitutoyo 133-168
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 675–700 mm |
| Độ chia | 0,01 mm |
| Thimble và sleeve | Hoàn thiện satin chrome, Ø18 mm |
| Đầu đo / trục đo | Có khóa đầu đo (spindle lock), bước ren 0,5 mm |
| Mặt đo | Carbide tipped |
| Phương pháp đo | 2 điểm tiếp xúc |
| Sai số cho phép E MPE | ±12 µm |
| Phụ kiện kèm theo | Hộp đựng và cờ lê chuyên dụng |
| Khối lượng | 480 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 133-168 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo 675–700 mm, phù hợp để đo đường kính trong của các lỗ, hốc hoặc xilanh có kích thước lớn trong ngành cơ khí chế tạo và công nghiệp nặng. Đây là dạng thanh đơn sử dụng độc lập, không cần lắp thêm phụ kiện mở rộng phạm vi.
Độ chính xác của panme đo trong 133-168 là bao nhiêu?
Sai số cho phép tối đa (E MPE) của thiết bị là ±12 µm với độ chia 0,01 mm. Mức độ chính xác này đáp ứng yêu cầu kiểm soát chất lượng thông thường trong sản xuất cơ khí chính xác và kiểm tra kích thước lỗ lớn.
Mặt đo carbide có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo carbide tipped có độ cứng và khả năng chịu mài mòn vượt trội so với mặt đo thép thông thường, giúp kéo dài tuổi thọ thiết bị khi đo các chi tiết kim loại cứng hoặc bề mặt thô. Điều này giảm tần suất bảo trì và duy trì độ chính xác ổn định theo thời gian.
Thiết bị có kèm phụ kiện gì khi mua?
Panme đo trong Mitutoyo 133-168 được giao kèm hộp đựng chuyên dụng và cờ lê (spanner) để hiệu chỉnh thiết bị. Hộp đựng giúp bảo quản thiết bị an toàn, tránh va đập và biến dạng ảnh hưởng đến độ chính xác.
Cơ cấu khóa đầu đo trên 133-168 hoạt động như thế nào?
Cơ cấu khóa đầu đo (spindle lock) cho phép người dùng cố định vị trí trục đo sau khi tiếp xúc với bề mặt cần đo, giữ nguyên kết quả để đọc số liệu bên ngoài lỗ dễ dàng hơn. Tính năng này đặc biệt hữu ích khi đo trong các hốc sâu hoặc không gian hạn chế.
