Panme Đo Trong Dạng Ống Nối Mũi Đo Carbide Mitutoyo 137-207
Panme đo trong dạng ống nối Mitutoyo 137-207, phạm vi đo 50–300 mm, độ chia 0,01 mm, mũi đo carbide, kèm 5 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống nối Mitutoyo 137-207 là thiết bị đo khoảng cách bên trong kiểu lắp ráp thanh nối, cho phép mở rộng phạm vi đo từ 50 mm đến 300 mm. Mũi đo carbide tăng độ bền và tuổi thọ vận hành trong môi trường sản xuất công nghiệp liên tục.
Mũi Đo Carbide Bền Bỉ
Mặt đo làm từ hợp kim carbide, chịu mài mòn vượt trội, duy trì độ chính xác lâu dài trong điều kiện đo lường liên tục tại xưởng sản xuất.
Hệ Thanh Nối Linh Hoạt

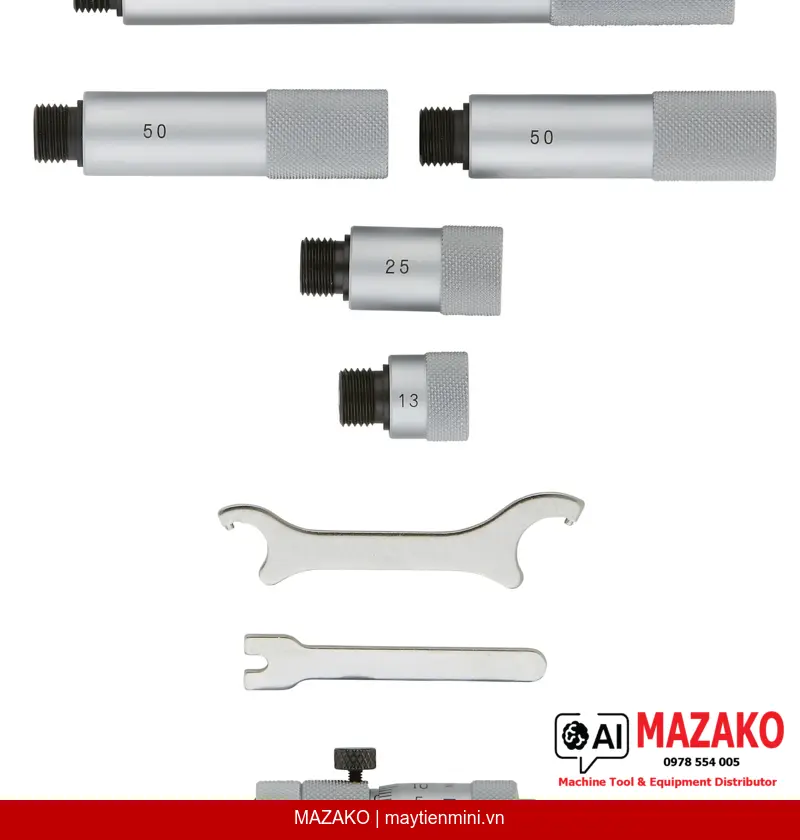

Kèm theo 5 thanh nối (13, 25, 50 mm x2, 100 mm) được lắp lò xo bên trong ống bảo vệ, cho phép mở rộng phạm vi đo lên đến 300 mm một cách nhanh chóng.
Độ Chia 0,01 mm
Núm xoay và thân thước hoàn thiện chrome satin, bước ren đầu đo 0,5 mm, đảm bảo đọc số ổn định và sai số trục đo chỉ 3 µm.
Đo 2 Điểm Tiêu Chuẩn
Phương pháp đo 2 điểm phù hợp kiểm tra đường kính lỗ, khoảng cách bên trong chi tiết gia công cơ khí với độ tin cậy cao.
Đặc Điểm Kỹ Thuật Nổi Bật
Panme đo trong 137-207 sử dụng cơ chế đo cơ khí (analog), hệ mét, với phạm vi đo mỗi lần đo (measuring span) 13 mm. Giới hạn sai số được xác định theo công thức ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm, phản ánh đúng thực tế khi sử dụng nhiều thanh nối. Đây là tiêu chí quan trọng cần xem xét khi lập kế hoạch kiểm soát chất lượng với dung sai chặt.
Ứng Dụng Trong Kiểm Soát Chất Lượng
Thiết bị phù hợp cho bộ phận QC/QA trong các nhà máy cơ khí, chế tạo khuôn, gia công chi tiết động cơ, và các xưởng sản xuất yêu cầu đo lỗ có đường kính lớn từ 50 mm trở lên. Bộ thanh nối đa dạng giúp một thiết bị đáp ứng nhiều kịch bản đo khác nhau mà không cần đầu tư thêm panme chuyên dụng.
Thông Tin Giao Hàng

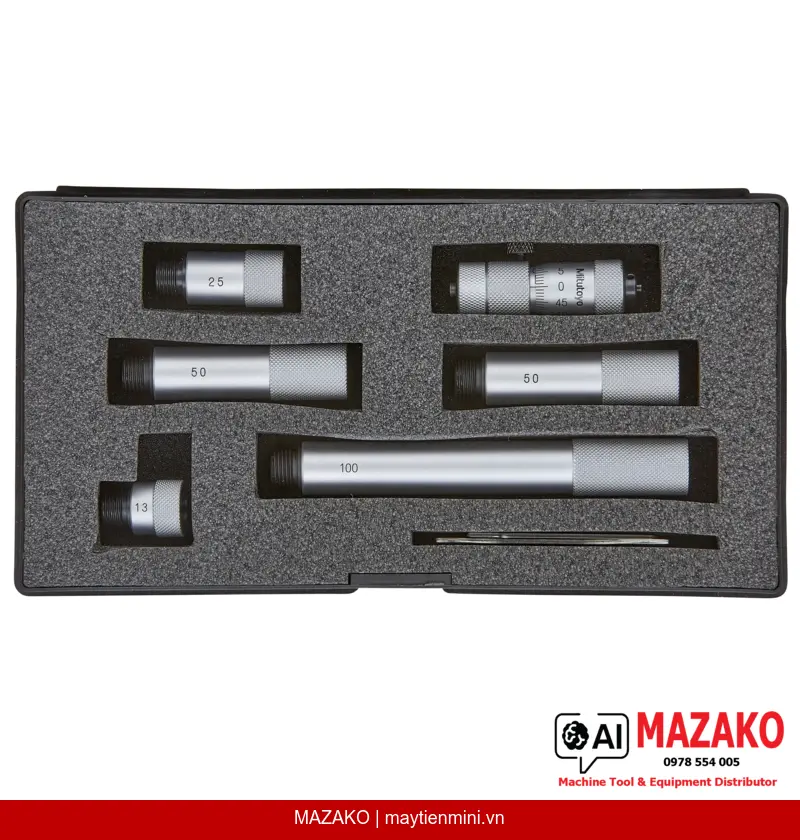

Bộ sản phẩm 137-207 bao gồm: hộp đựng, cờ lê, 5 thanh nối (13, 25, 50 mm x2, 100 mm) và đầu panme 137-013. Khối lượng tổng 305 g, thuận tiện bảo quản và vận chuyển trong môi trường xưởng sản xuất.
- Phạm vi đo rộng 50–300 mm nhờ hệ thanh nối thay thế được
- Mũi đo carbide tăng độ bền, giảm chi phí thay thế theo thời gian
- Độ chia 0,01 mm đáp ứng yêu cầu kiểm tra dung sai cơ khí phổ thông
- Thanh nối lắp lò xo trong ống bảo vệ, thao tác lắp đặt nhanh và an toàn
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường được công nhận toàn cầu
Tư Vấn & Báo Giá Mitutoyo 137-207
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 50–300 mm |
| Measuring span | 13 mm |
| Độ chia | 0,01 mm |
| Sai số trục đo (Spindle feed error) | 3 µm |
| Giới hạn sai số | ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm |
| Thân thước & Núm xoay | Chrome satin, ø15 mm |
| Bước ren đầu đo | 0,5 mm |
| Vật liệu mặt đo | Carbide |
| Phương pháp đo | 2 điểm |
| Số thanh nối kèm theo | 5 thanh (13, 25, 50 mm x2, 100 mm) |
| Bộ giao hàng | Hộp, cờ lê, 5 thanh nối, đầu panme 137-013 |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-207 có phạm vi đo bao nhiêu?
Mitutoyo 137-207 có phạm vi đo từ 50 mm đến 300 mm. Phạm vi này đạt được nhờ bộ 5 thanh nối đi kèm gồm các kích thước 13, 25, 50 mm (2 chiếc) và 100 mm, cho phép kết hợp linh hoạt tùy kích thước lỗ cần đo.
Mũi đo carbide trên 137-207 có ưu điểm gì so với mũi đo thép thường?
Mũi đo carbide có độ cứng cao hơn thép thường, chống mài mòn tốt hơn khi tiếp xúc liên tục với bề mặt kim loại. Điều này giúp duy trì độ chính xác lâu dài, giảm tần suất hiệu chuẩn lại và tiết kiệm chi phí bảo trì thiết bị trong dài hạn.
Giới hạn sai số của 137-207 được tính như thế nào khi dùng nhiều thanh nối?
Giới hạn sai số được tính theo công thức ±(3 + số thanh nối + chiều dài đo lớn nhất/50) µm. Như vậy, khi sử dụng càng nhiều thanh nối hoặc đo chiều dài càng lớn, sai số tổng tích lũy càng tăng. Bộ phận QC cần tính toán sai số này so với dung sai sản phẩm trước khi áp dụng.
Thiết bị 137-207 phù hợp cho ứng dụng đo lường nào trong nhà máy?
Thiết bị phù hợp để đo đường kính lỗ lớn, khoảng cách bên trong chi tiết gia công cơ khí, kiểm tra khuôn mẫu và các chi tiết động cơ. Đặc biệt hữu ích khi cần đo nhiều kích thước lỗ khác nhau trong khoảng 50–300 mm chỉ với một bộ thiết bị duy nhất.
Bộ sản phẩm Mitutoyo 137-207 giao hàng bao gồm những gì?
Bộ sản phẩm giao hàng bao gồm hộp đựng bảo quản, cờ lê chuyên dụng, 5 thanh nối (13, 25, 50 mm x2, 100 mm) và đầu panme 137-013. Tổng khối lượng bộ sản phẩm là 305 g, đủ để sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
