Mitutoyo Panme Nhật Bản

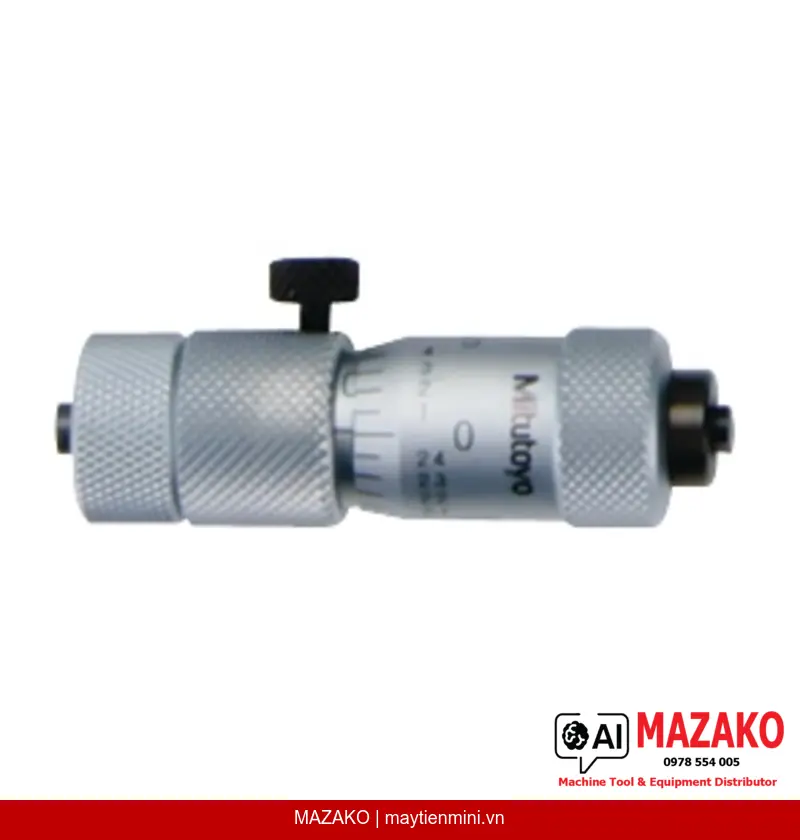

Panme Đo Trong Dạng Ống Nối – Mặt Đo Cứng Mitutoyo 137-213
Panme đo trong dạng ống nối Mitutoyo 137-213, phạm vi đo 2–20 inch, độ chia 0,001 inch, mặt đo thép cứng, kèm 6 thanh nối, phù hợp đo lỗ lớn chính xác cao trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống nối Mitutoyo 137-213 là dòng panme đo trong kiểu thanh nối mở rộng (extension rod type), cho phép đo các lỗ có đường kính từ 2 đến 20 inch với độ chia 0,001 inch. Thiết bị được trang bị mặt đo thép cứng và hệ thống thanh nối có thể thay thế, lắp lò xo trong ống bảo vệ, đáp ứng yêu cầu kiểm tra kích thước lỗ lớn chính xác trong môi trường sản xuất công nghiệp.
Phạm Vi Đo Linh Hoạt
Phạm vi đo 2–20 inch nhờ hệ thống 6 thanh nối có thể thay thế (0,5; 1; 2 (x2); 4; 8 inch), giúp mở rộng tầm đo theo từng ứng dụng cụ thể.
Mặt Đo Thép Cứng
Đầu đo làm từ thép cứng (hardened steel), đảm bảo độ bền và duy trì độ chính xác lâu dài khi sử dụng liên tục trong điều kiện nhà máy.
Thanh Nối Lắp Lò Xo
Các thanh nối được lắp lò xo trong ống bảo vệ, giảm rung động trong quá trình đo, tăng độ ổn định và độ lặp lại khi thực hiện nhiều lần đo.
Hoàn Thiện Bề Mặt Chrome Mờ
Núm xoay và thân thước có lớp hoàn thiện chrome mờ (satin chrome), giảm phản xạ ánh sáng, dễ đọc vạch chia trong môi trường ánh sáng công nghiệp.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo trong 137-213 phù hợp cho bộ phận QC/QA cần đo đường kính lỗ lớn trên các chi tiết gia công cơ khí, vỏ máy, xi lanh và kết cấu công nghiệp. Phương pháp đo 2 điểm cho kết quả nhanh và đáng tin cậy trong kiểm tra hàng loạt hoặc đo ngẫu nhiên trên chuyền sản xuất.
Thông Tin Giao Hàng
Bộ sản phẩm bao gồm: hộp đựng, cờ lê, 6 thanh nối (0,5; 1; 2 (2 chiếc); 4; 8 inch) và đầu panme 137-012. Toàn bộ phụ kiện được đóng gói đồng bộ, sẵn sàng sử dụng ngay sau khi nhận hàng.
Lý Do Kỹ Sư Chọn Mitutoyo 137-213
Sai số giới hạn được xác định rõ ràng theo công thức có tính đến số lượng thanh nối và chiều dài đo tối đa, giúp bộ phận QA kiểm soát không chắc chắn đo lường đúng tiêu chuẩn kỹ thuật.
- Phạm vi đo rộng 2–20 inch nhờ thanh nối mở rộng tiêu chuẩn
- Độ chia 0,001 inch — đủ phân giải cho phần lớn ứng dụng cơ khí chính xác
- Mặt đo thép cứng chịu mài mòn tốt, tuổi thọ cao
- Bước vít đầu đo 0,025 inch, vận hành mượt mà, ổn định
- Sai số bước vít (spindle feed error) 0,00015 inch đạt tiêu chuẩn Mitutoyo
- Khối lượng 460 g, cân bằng tốt khi cầm tay đo lỗ sâu
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu, có chứng nhận hiệu chuẩn
Báo Giá Panme Đo Trong Mitutoyo 137-213
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–20 inch |
| Khoảng đo mỗi lần | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa / 2)) inch |
| Bề mặt núm xoay và thân thước | Satin chrome, ø15 mm |
| Bước vít đầu đo (Spindle pitch) | 0,025 inch |
| Mặt đo (Measuring face) | Thép cứng (Hardened steel) |
| Phương pháp đo | 2 điểm |
| Thanh nối mở rộng | 6 thanh (0,5; 1; 2 (x2); 4; 8 inch) |
| Sai số bước vít (Spindle feed error) | 0,00015 inch |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 6 thanh nối, đầu panme 137-012 |
| Khối lượng | 460 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-213 có thể đo được đường kính lỗ tối đa bao nhiêu?
Thiết bị có phạm vi đo từ 2 đến 20 inch nhờ hệ thống 6 thanh nối mở rộng có thể thay thế gồm các chiều dài 0,5; 1; 2 (2 chiếc); 4 và 8 inch. Mỗi lần lắp thêm thanh nối, phạm vi đo được mở rộng thêm theo chiều dài thanh tương ứng. Đây là giải pháp phù hợp cho các lỗ lớn trên vỏ máy, xi lanh và kết cấu cơ khí công nghiệp.
Sai số giới hạn của 137-213 được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo tối đa / 2)) inch. Công thức này phản ánh sai số tích lũy khi tăng số thanh nối và chiều dài đo, giúp bộ phận QA xác định ngân sách không chắc chắn đo lường chính xác theo từng cấu hình sử dụng.
Mặt đo của Mitutoyo 137-213 làm bằng vật liệu gì và có phiên bản carbide không?
Phiên bản 137-213 sử dụng mặt đo thép cứng (hardened steel) tiêu chuẩn. Theo thông tin từ nhà sản xuất Mitutoyo, mặt đo carbide (carbide measuring faces) cũng có sẵn trong dòng sản phẩm này cho các ứng dụng đòi hỏi độ bền cao hơn. Liên hệ MAZAKO để được tư vấn lựa chọn phù hợp với vật liệu chi tiết cần đo.
Bộ sản phẩm 137-213 giao hàng bao gồm những gì?
Bộ sản phẩm bao gồm hộp đựng, cờ lê chuyên dụng, 6 thanh nối mở rộng (0,5; 1; 2 (2 chiếc); 4; 8 inch) và đầu panme 137-012. Tất cả phụ kiện được đóng gói đồng bộ, người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện riêng lẻ.
Mitutoyo 137-213 có phù hợp cho kiểm tra chất lượng hàng loạt trên chuyền sản xuất không?
Thiết bị phù hợp cho kiểm tra mẫu và đo ngẫu nhiên trên chuyền sản xuất đối với các lỗ lớn. Phương pháp đo 2 điểm cho kết quả nhanh, trong khi thiết kế thanh nối lắp lò xo giúp ổn định đầu đo và đảm bảo độ lặp lại. Với khối lượng 460 g và cân bằng tốt, kỹ thuật viên có thể cầm tay đo lỗ sâu trong thời gian dài mà ít bị mỏi.
