Panme Đo Trong Dạng Ống Nối Mặt Đo Cứng Mitutoyo 137-212
Panme đo trong dạng ống nối Mitutoyo 137-212, phạm vi đo 2–12 inch, độ chia 0,001 inch, mặt đo thép cứng, kèm 5 thanh nối mở rộng tầm đo linh hoạt.
Mô tả sản phẩm
Panme đo trong dạng ống nối Mitutoyo 137-212 là dòng panme đo trong kiểu thanh nối (extension rod type) chuyên dụng cho các ứng dụng đo lỗ có đường kính lớn trong môi trường sản xuất công nghiệp. Phạm vi đo từ 2 đến 12 inch với 5 thanh nối đi kèm, cho phép mở rộng linh hoạt tầm đo mà vẫn duy trì độ chính xác cao.
Mở rộng phạm vi đo linh hoạt
5 thanh nối có thể thay thế lẫn nhau (0,5 — 1 — 2 — 2 — 4 inch) được lắp lò xo trong ống bảo vệ, giúp mở rộng phạm vi đo từ 2 inch lên đến 12 inch một cách nhanh chóng, an toàn.
Mặt đo thép cứng độ bền cao
Mặt đo được làm bằng thép cứng (hardened steel), chịu mài mòn tốt trong điều kiện đo lặp lại nhiều lần. Phiên bản mặt đo carbide cũng có thể cung cấp theo yêu cầu.
Độ chính xác đo lường đáng tin cậy
Độ chia 0,001 inch, sai số giới hạn được xác định rõ theo công thức tiêu chuẩn tính đến số lượng thanh nối và chiều dài đo thực tế, đảm bảo truy xuất nguồn gốc đo lường đầy đủ.
Thiết kế cơ khí chuyên nghiệp
Bước ren trục đo 0,025 inch, vạch chia trên núm xoay và thân thước hoàn thiện bề mặt chrome mờ giảm phản chiếu, đường kính thân 15 mm thuận tay cầm trong không gian hạn chế.
Ứng dụng trong môi trường sản xuất B2B
Panme đo trong 137-212 phù hợp với các bộ phận QC/QA cần kiểm tra đường kính lỗ lớn trên chi tiết gia công cơ khí, xy lanh thủy lực, hộp số, vỏ động cơ và các cụm lắp ráp có yêu cầu dung sai chặt. Phương pháp đo 2 điểm tiếp xúc trực tiếp cho kết quả ổn định, lặp lại.
Bộ phụ kiện đi kèm đầy đủ

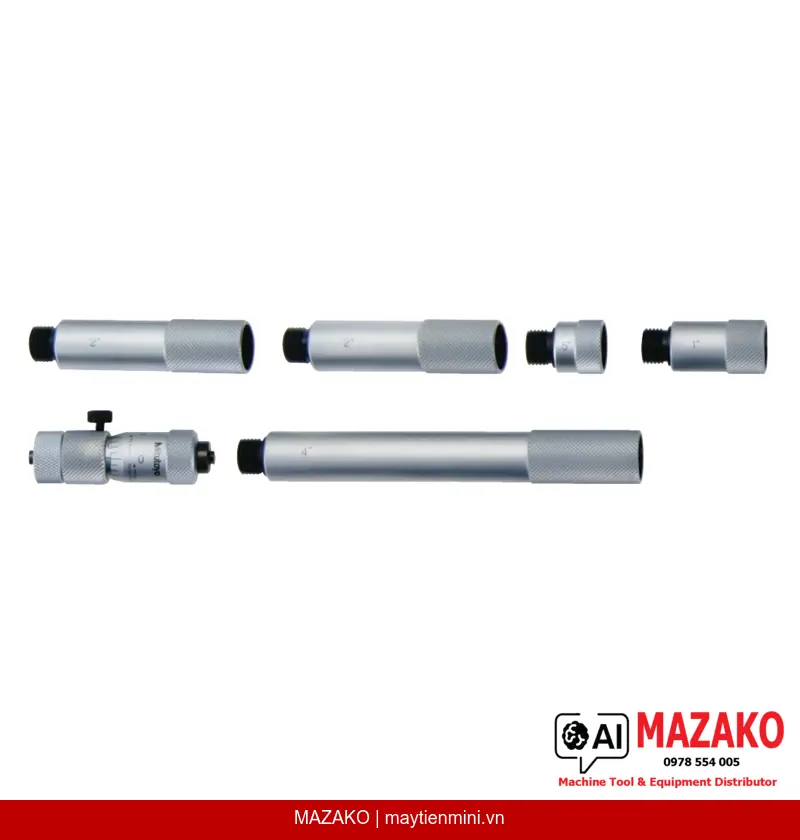

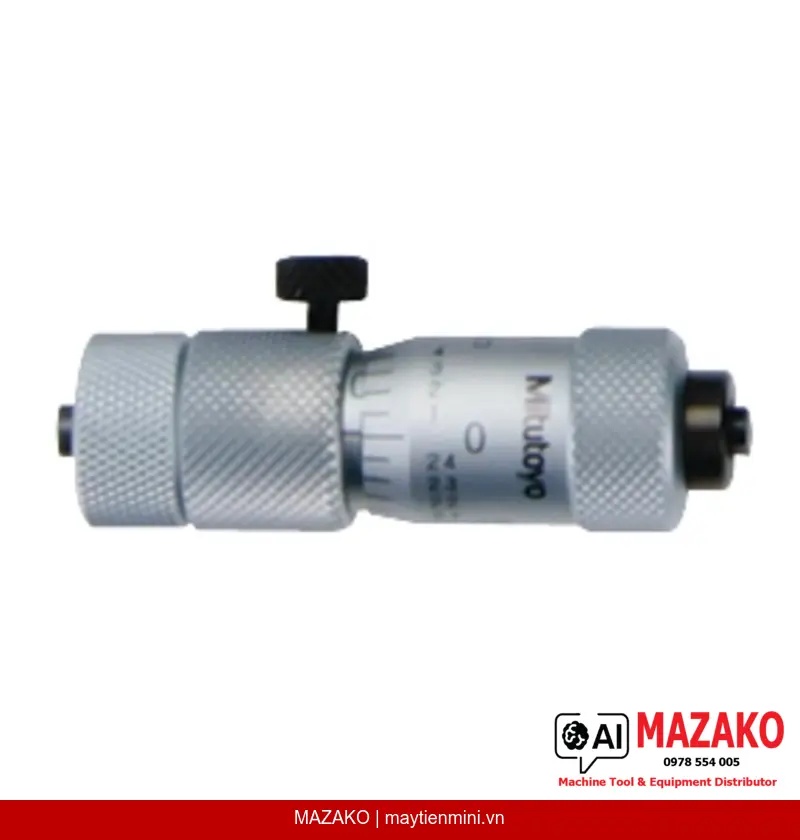

Sản phẩm được cung cấp nguyên bộ bao gồm hộp đựng, cờ lê chuyên dụng, 5 thanh nối (0,5 — 1 — 2 — 2 — 4 inch) và đầu panme Mitutoyo 137-012. Kỹ sư có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Lý do kỹ sư QC tin dùng Mitutoyo 137-212
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đo trong dạng ống nối 137-212 được thiết kế theo tiêu chuẩn công nghiệp, đảm bảo hiệu chỉnh dễ dàng và truy xuất độ chính xác theo tiêu chuẩn quốc tế.
- Phạm vi đo rộng 2–12 inch với hệ thống thanh nối mô-đun
- Độ chia 0,001 inch, phù hợp dung sai gia công cơ khí thông thường
- Mặt đo thép cứng chịu mài mòn, tùy chọn mặt đo carbide
- Bộ 5 thanh nối lắp lò xo trong ống bảo vệ, tránh hư hỏng khi vận chuyển
- Giao hàng nguyên bộ, sẵn sàng sử dụng ngay
- Khối lượng 305 g, thiết kế gọn cho thao tác trong không gian hẹp
Nhận báo giá Mitutoyo 137-212 chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–12 inch |
| Khoảng đo mỗi lần | 0,5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo max/2)) inch |
| Vạch chia / Thân thước | Núm xoay và thân thước chrome mờ, ø15 mm |
| Bước ren trục đo | 0,025 inch |
| Mặt đo | Thép cứng (Hardened steel) |
| Phương pháp đo | 2 điểm tiếp xúc |
| Số thanh nối đi kèm | 5 thanh (0,5 — 1 — 2 — 2 — 4 inch) |
| Sai số bước ren trục đo | 0,00015 inch |
| Bộ đi kèm | Hộp đựng, cờ lê, 5 thanh nối, đầu panme 137-012 |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-212 có thể đo tối đa bao nhiêu inch?
Phạm vi đo tối đa là 12 inch khi lắp đầy đủ 5 thanh nối đi kèm (0,5 — 1 — 2 — 2 — 4 inch). Phạm vi đo tối thiểu là 2 inch khi chỉ dùng đầu panme không lắp thanh nối. Mỗi khoảng đo liên tục của trục đo là 0,5 inch.
Sai số giới hạn của 137-212 được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối đang dùng + 0,00005 × (chiều dài đo tối đa/2)) inch. Công thức này phản ánh sự tích lũy sai số khi tăng số thanh nối, giúp kỹ sư QC dự đoán chính xác độ không đảm bảo đo trong từng trường hợp sử dụng cụ thể.
Mặt đo thép cứng và mặt đo carbide khác nhau như thế nào?
Mặt đo thép cứng (hardened steel) là cấu hình tiêu chuẩn của 137-212, phù hợp đo phần lớn vật liệu gia công thông thường. Mặt đo carbide (tùy chọn) có độ cứng và khả năng chống mài mòn cao hơn, thích hợp khi đo các bề mặt abrasive hoặc trong môi trường sản xuất có tần suất đo rất cao. Liên hệ MAZAKO để xác nhận tùy chọn phù hợp.
Bộ sản phẩm 137-212 giao hàng bao gồm những gì?
Bộ sản phẩm đi kèm đầy đủ gồm: hộp đựng bảo quản, cờ lê chuyên dụng, 5 thanh nối (0,5 — 1 — 2 — 2 — 4 inch) được lắp lò xo trong ống bảo vệ, và đầu panme Mitutoyo 137-012. Kỹ sư có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện rời.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 137-212 không?
MAZAKO hỗ trợ tư vấn về hiệu chuẩn định kỳ cho panme đo trong Mitutoyo 137-212 theo yêu cầu của hệ thống quản lý chất lượng ISO. Khách hàng có thể liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn, đơn vị hiệu chuẩn được công nhận và thủ tục truy xuất nguồn gốc đo lường phù hợp với tiêu chuẩn nhà máy.
