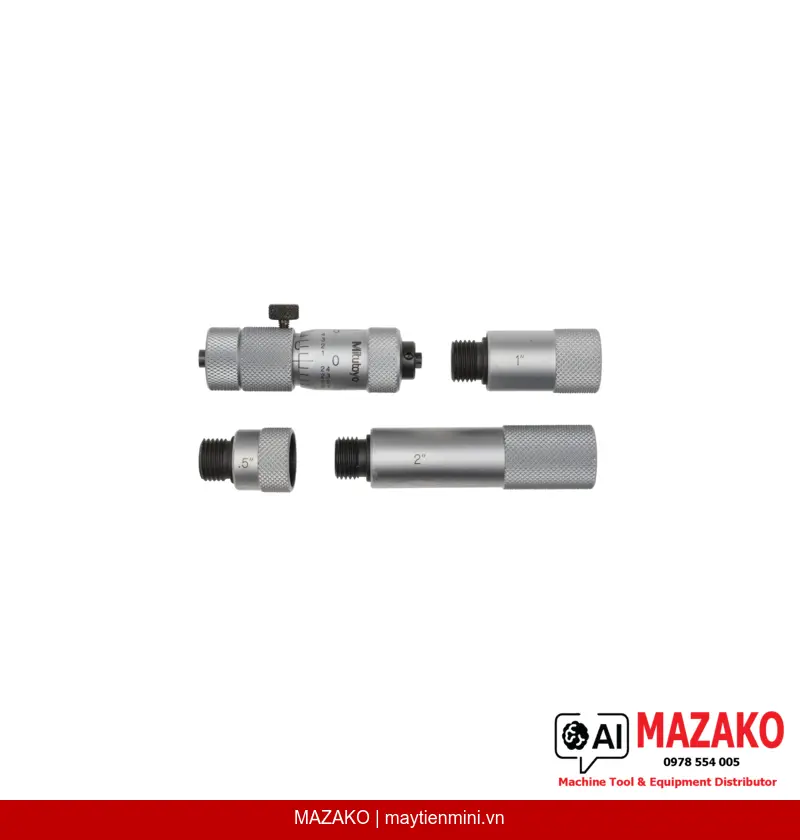

Panme Đo Trong Dạng Ống Mũi Đo Carbide Mitutoyo 137-216
Panme đo trong dạng ống Mitutoyo 137-216, phạm vi đo 2–6 inch, độ chia 0,001 inch, mũi đo carbide, kèm 3 thanh nối. Phù hợp đo lỗ trong môi trường sản xuất chính xác cao.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 137-216 là dòng panme đo trong kiểu thanh nối (extension rod type) với mũi đo carbide, cho phép mở rộng phạm vi đo từ 2 đến 6 inch bằng cách lắp thêm các thanh nối có thể thay thế. Sản phẩm phù hợp cho các ứng dụng kiểm tra kích thước lỗ đòi hỏi độ chính xác cao trong môi trường công nghiệp.
Mũi đo Carbide bền bỉ
Bề mặt đo được làm từ hợp kim carbide, chịu mài mòn vượt trội, duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục tại nhà máy.
Thanh nối có thể thay thế
Kèm 3 thanh nối (0,5; 1; 2 inch) được lắp lò xo trong ống bảo vệ, giúp mở rộng phạm vi đo linh hoạt mà không cần thay đổi đầu đo chính.
Độ chia 0,001 inch
Núm xoay và thân thước hoàn thiện satin chrome, đường kính 15 mm, bước ren đầu đo 0,025 inch, cho phép đọc kết quả chính xác đến 0,001 inch.
Đo 2 điểm tiêu chuẩn
Phương pháp đo 2 điểm tiêu chuẩn, phù hợp đo đường kính lỗ trụ, đảm bảo tính lặp lại và nhất quán trong quy trình kiểm tra QC/QA.
Ứng dụng trong kiểm tra chất lượng
Panme đo trong 137-216 được thiết kế cho bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí, gia công kim loại, lắp ráp động cơ. Phạm vi đo 2–6 inch với hệ đơn vị inch, phù hợp cho các chi tiết lỗ cỡ vừa và lớn yêu cầu dung sai chặt chẽ.
Thiết kế thanh nối dạng ống bảo vệ
Các thanh nối hình trụ được gắn lò xo bên trong ống bảo vệ, giúp tránh va đập và biến dạng trong quá trình bảo quản và vận chuyển. Khi lắp thêm thanh nối, sai số giới hạn được tính toán theo số lượng thanh và chiều dài đo thực tế, đảm bảo truy xuất nguồn gốc sai số minh bạch.
Sai số giới hạn có thể tính toán minh bạch
Công thức sai số: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch — cho phép kỹ sư QC xác định độ không đảm bảo đo chính xác theo từng cấu hình lắp ráp thanh nối.
- Phạm vi đo 2–6 inch với 3 thanh nối kèm theo (0,5; 1; 2 inch)
- Độ chia 0,001 inch, bước ren đầu đo 0,025 inch
- Mũi đo carbide chịu mài mòn cao
- Núm xoay và thân thước hoàn thiện satin chrome, đường kính 15 mm
- Phương pháp đo 2 điểm, khối lượng 145 g
- Bộ giao hàng gồm: hộp đựng, cờ lê, 3 thanh nối và đầu đo panme 137-014
Nhận báo giá Panme đo trong Mitutoyo 137-216
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đơn vị | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–6 inch |
| Khoảng đo mỗi lần | 0,5 inch |
| Độ chia | 0,001 inch |
| Sai số giới hạn | ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø15 mm |
| Bước ren đầu đo | 0,025 inch |
| Bề mặt đo | Carbide |
| Phương pháp đo | 2 điểm |
| Số thanh nối kèm theo | 3 thanh (0,5; 1; 2 inch) |
| Sai số chạy đầu đo | 0,00015 inch |
| Bộ giao hàng | Hộp đựng, cờ lê, 3 thanh nối, đầu đo panme 137-014 |
| Khối lượng | 145 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 137-216 có phạm vi đo bao nhiêu và mở rộng bằng cách nào?
Phạm vi đo của 137-216 là từ 2 đến 6 inch. Phạm vi này được mở rộng bằng cách lắp thêm các thanh nối có thể thay thế kèm theo (0,5; 1; 2 inch), mỗi thanh được gắn lò xo bên trong ống bảo vệ để tránh hư hỏng trong quá trình sử dụng.
Mũi đo carbide trên 137-216 có ưu điểm gì so với mũi đo thông thường?
Mũi đo bằng carbide có độ cứng và khả năng chịu mài mòn vượt trội so với thép thông thường. Điều này giúp duy trì độ chính xác đo lường lâu hơn khi sử dụng thường xuyên trên các vật liệu cứng hoặc bề mặt gia công thô.
Sai số giới hạn của 137-216 được tính như thế nào khi lắp thêm thanh nối?
Sai số giới hạn được tính theo công thức: ±(0,00015 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch. Khi lắp thêm thanh nối, sai số tổng sẽ tăng theo, do đó kỹ sư QC cần tính toán độ không đảm bảo đo phù hợp với từng cấu hình sử dụng.
Sản phẩm 137-216 được giao kèm những phụ kiện nào?
Bộ sản phẩm giao hàng bao gồm: hộp đựng bảo vệ, cờ lê chuyên dụng, 3 thanh nối (0,5; 1 và 2 inch) và đầu đo panme Mitutoyo 137-014. Đây là bộ đầy đủ sẵn sàng sử dụng ngay sau khi nhận hàng.
Panme đo trong 137-216 phù hợp cho ứng dụng kiểm tra nào trong sản xuất?
Sản phẩm phù hợp để đo đường kính lỗ trụ cỡ vừa và lớn (2–6 inch) trong các ngành gia công cơ khí, lắp ráp động cơ và kiểm tra dung sai chi tiết máy. Phương pháp đo 2 điểm đảm bảo kết quả ổn định và có thể lặp lại trong quy trình QC/QA tiêu chuẩn.
