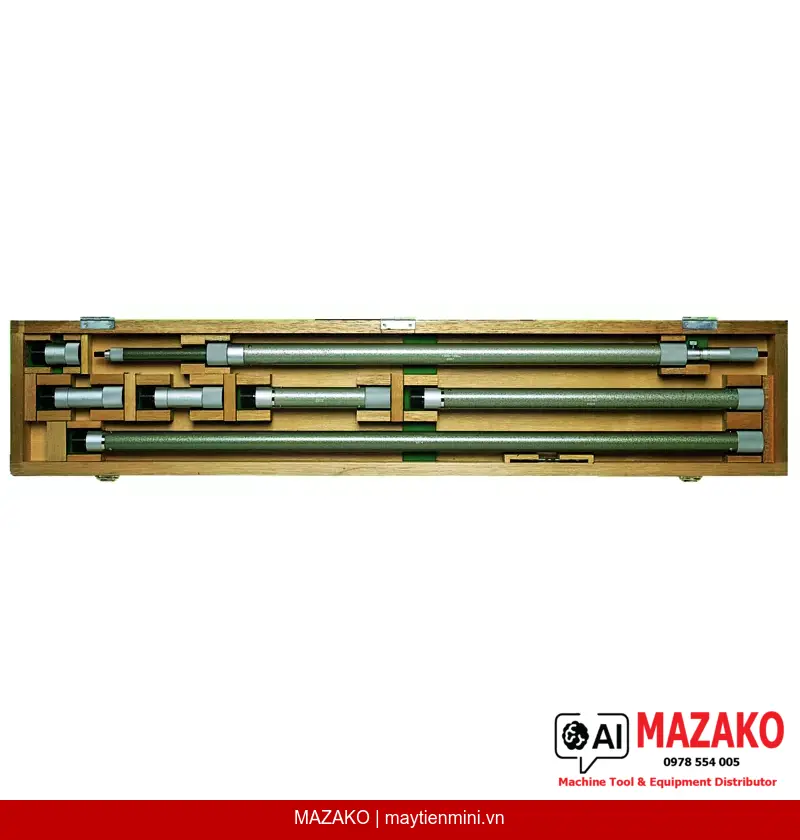

Panme Đo Trong Dạng Ống Có Thanh Nối Mitutoyo 140-161 (40–80\
Panme đo trong dạng ống Mitutoyo 140-161, phạm vi đo 40–80 inch, độ chia 0,001 inch. Thiết kế ống nối mở rộng tầm đo lên đến 5000 mm, mặt đo hợp kim cứng carbide, phù hợp đo lỗ lớn trong công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 140-161 là dòng panme đo trong tầm xa, thiết kế dạng ống nối (tubular) cho phép mở rộng phạm vi đo lên đến 5000 mm. Với phạm vi đo 40–80 inch và độ chia 0,001 inch, sản phẩm đáp ứng yêu cầu kiểm tra kích thước lỗ lớn trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Phạm Vi Đo Lớn
Phạm vi đo 40–80 inch với khả năng mở rộng tầm đo lên đến 5000 mm nhờ hệ thống thanh nối ống, phù hợp kiểm tra các lỗ có đường kính lớn trong ngành cơ khí nặng.
Mặt Đo Carbide Bền Bỉ
Bề mặt đo được chế tạo từ hợp kim cứng carbide với hoàn thiện micro-lap, đảm bảo độ bền mài mòn cao và duy trì độ chính xác lâu dài qua nhiều lần sử dụng.
Hệ Thống Thanh Nối Linh Hoạt
Đi kèm 5 thanh nối ống (2", 4", 4", 8", 20") cho phép tùy chỉnh tầm đo linh hoạt theo từng chi tiết cần kiểm tra mà không cần thay đổi đầu đo chính.
Kết Cấu Núm Xoay Và Thân Thước Chuẩn
Núm xoay và thân thước hoàn thiện bề mặt satin chrome, đường kính ø21 mm, bước ren trục đo 0,635 mm, cho cảm giác vận hành mượt mà và đọc số chính xác.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong Mitutoyo 140-161 được sử dụng phổ biến trong kiểm tra kích thước lỗ lớn trên các chi tiết máy hạng nặng, xi lanh động cơ cỡ lớn, thiết bị thủy lực, bồn chứa và các kết cấu cơ khí yêu cầu đo đạc tầm xa. Đây là lựa chọn ưu tiên của bộ phận QC/QA tại các nhà máy chế tạo máy, đóng tàu và khai khoáng.
Độ Chính Xác Và Sai Số Giới Hạn
Sai số giới hạn được tính theo công thức: ±(0,00035 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch. Sai số nguồn ăn đầu đo (spindle feed error) là 0,0003 inch. Điều này đảm bảo người dùng kiểm soát được độ không đảm bảo đo ngay cả khi lắp nhiều thanh nối.
Bộ Phụ Kiện Đầy Đủ Theo Tiêu Chuẩn Mitutoyo
Sản phẩm được giao kèm hộp đựng, chìa vặn, 5 thanh nối ống và đầu đo chính (micrometer head) — sẵn sàng sử dụng ngay, không cần mua thêm phụ kiện rời.
- Phạm vi đo 40–80 inch, độ chia 0,001 inch
- Mặt đo hợp kim cứng carbide, hoàn thiện micro-lap
- 5 thanh nối ống đi kèm: 2", 4", 4", 8", 20"
- Mở rộng tầm đo lên đến 5000 mm
- Trọng lượng 3900 g, phù hợp sử dụng tại xưởng
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn Và Báo Giá Panme Đo Trong Mitutoyo 140-161
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 40–80 inch |
| Bước đo (Measuring span) | 2 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số giới hạn | ±(0,00035 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch |
| Thân thước và núm xoay | Hoàn thiện satin chrome, ø21 mm |
| Bước ren trục đo (Spindle pitch) | 0,635 mm |
| Mặt đo (Measuring face) | Carbide |
| Thanh nối (Extension rods) | 5 thanh: 2", 4", 4", 8", 20" |
| Sai số nguồn ăn đầu đo | 0,0003 inch |
| Bộ giao hàng | Hộp đựng, chìa vặn, 5 thanh nối, đầu đo chính |
| Khối lượng | 3900 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 140-161 có phạm vi đo tối đa là bao nhiêu?
Phạm vi đo danh nghĩa của Mitutoyo 140-161 là 40–80 inch. Với hệ thống thanh nối ống đi kèm, tổng tầm đo có thể mở rộng lên đến 5000 mm tùy theo số lượng thanh nối được lắp thêm.
Sai số giới hạn của thiết bị được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(0,00035 + 0,00005 × số thanh nối + 0,00005 × (chiều dài đo lớn nhất / 2)) inch. Điều này có nghĩa sai số tăng tuyến tính theo số thanh nối và chiều dài đo, người dùng cần tính toán độ không đảm bảo đo trước khi áp dụng vào quy trình QC.
Mặt đo carbide có ưu điểm gì so với mặt đo thép thường?
Mặt đo carbide có độ cứng cao hơn nhiều so với thép thường, giúp chống mài mòn hiệu quả trong môi trường sản xuất liên tục. Hoàn thiện micro-lap trên bề mặt carbide đảm bảo tiếp xúc đo ổn định, duy trì độ chính xác lâu dài ngay cả khi sử dụng thường xuyên.
Thiết bị này phù hợp với ứng dụng công nghiệp nào?
Mitutoyo 140-161 phù hợp đo lỗ lớn trên các chi tiết máy hạng nặng, xi lanh động cơ cỡ lớn, thiết bị thủy lực, và các kết cấu cơ khí trong ngành đóng tàu, chế tạo máy và khai khoáng. Đây là thiết bị đo tầm xa chuyên dụng cho bộ phận QC/QA tại nhà máy sản xuất.
Bộ sản phẩm giao hàng bao gồm những gì?
Bộ sản phẩm giao kèm gồm: hộp đựng chuyên dụng, chìa vặn, 5 thanh nối ống (2", 4", 4", 8", 20") và đầu đo chính (micrometer head). Người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện rời.
