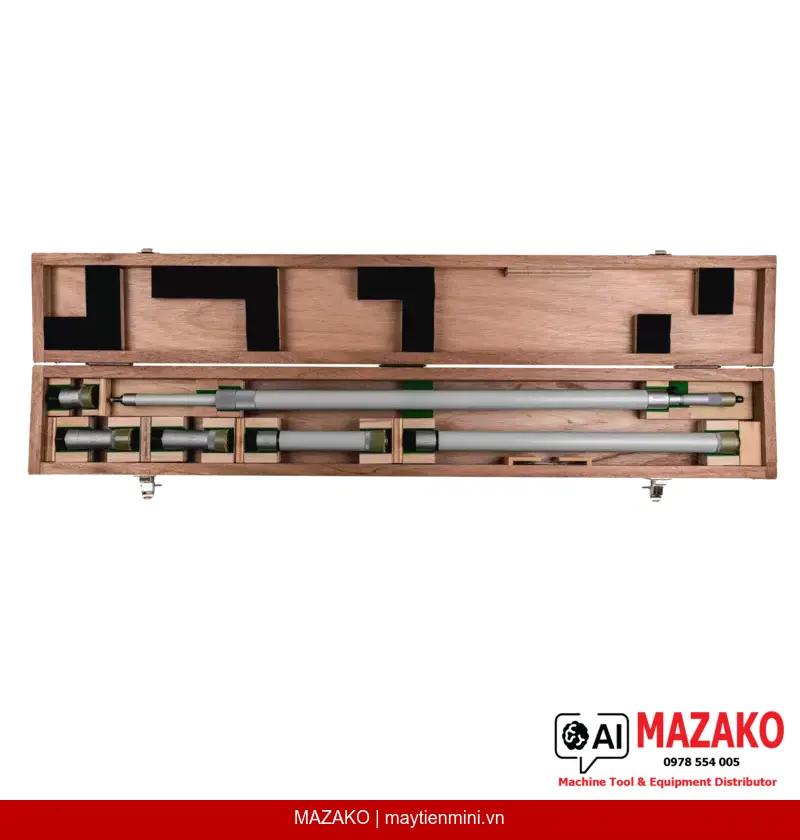

Panme Đo Trong Dạng Ống Có Thanh Nối Mitutoyo 140-157 (1000-2000mm)
Panme đo trong dạng ống Mitutoyo 140-157, phạm vi đo 1000-2000mm, độ chia 0,01mm, mặt đo carbide, kèm 5 thanh nối. Phù hợp đo đường kính lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 140-157 là dòng panme đo trong tầm xa với phạm vi đo lên đến 2000mm (có thể mở rộng đến 5000mm), thiết kế dạng ống lắp ghép thanh nối, phù hợp đo đường kính lỗ lớn trong các ngành cơ khí chính xác, đóng tàu và chế tạo máy hạng nặng.
Phạm Vi Đo Rộng
Phạm vi đo từ 1000 đến 2000mm với khoảng đo mỗi lần 50mm, hỗ trợ 5 thanh nối (50, 100x2, 200, 500mm) giúp mở rộng tầm đo lên tới 5000mm.
Mặt Đo Carbide Cao Cấp
Đầu đo được làm từ hợp kim carbide với xử lý micro-lap finish, đảm bảo độ bền cao và duy trì độ chính xác sau nhiều lần sử dụng trong môi trường công nghiệp khắc nghiệt.
Độ Chính Xác Kiểm Soát Được
Độ chia 0,01mm, sai số bước vít đầu đo 6µm, giới hạn sai số đo được tính theo công thức chuẩn tùy theo số thanh nối và chiều dài đo thực tế.
Thiết Kế Cơ Khí Bền Vững
Núm xoay và thân thước hoàn thiện bằng satin chrome, đường kính ø21mm, bước vít đầu đo 0,5mm, đảm bảo vận hành ổn định và đọc số chính xác.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong dạng ống 140-157 được ứng dụng để đo đường kính lỗ lớn trên các chi tiết máy, thân động cơ cỡ lớn, buồng xi-lanh công nghiệp, kết cấu thép và các bộ phận trong ngành đóng tàu hoặc chế tạo thiết bị áp lực. Với thiết kế thanh nối linh hoạt, thiết bị có thể đo nhiều dải kích thước khác nhau chỉ với một bộ công cụ duy nhất.
Thiết Kế Thanh Nối Linh Hoạt
Bộ thiết bị được cung cấp kèm 5 thanh nối với các chiều dài 50mm, 100mm (2 thanh), 200mm và 500mm. Người dùng có thể lắp ghép các thanh nối theo nhu cầu để đạt phạm vi đo mong muốn mà không cần đầu tư thêm thiết bị riêng biệt.
Bộ Cung Cấp Đầy Đủ
Mitutoyo 140-157 được giao kèm hộp đựng chuyên dụng, cờ lê chỉnh, 5 thanh nối và đầu panme — sẵn sàng sử dụng ngay sau khi nhận hàng, tiết kiệm thời gian chuẩn bị cho bộ phận kỹ thuật.
- Phạm vi đo 1000-2000mm, mở rộng được đến 5000mm
- Độ chia 0,01mm, mặt đo carbide micro-lap finish
- 5 thanh nối đi kèm: 50mm, 100mm x2, 200mm, 500mm
- Sai số bước vít đầu đo: 6µm
- Khối lượng 3700g, phù hợp sử dụng cố định tại vị trí đo
- Thương hiệu Mitutoyo — chuẩn mực đo lường công nghiệp Nhật Bản
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 140-157
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 1.000 – 2.000 mm |
| Khoảng đo mỗi lần (Measuring span) | 50 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số bước vít đầu đo (Spindle feed error) | 6 µm |
| Giới hạn sai số (Limit of error) | ±(7 + số thanh nối + chiều dài đo lớn nhất/50) µm |
| Núm xoay và thân thước (Scale) | Satin chrome finish, ø21 mm |
| Bước vít đầu đo (Spindle pitch) | 0,5 mm |
| Mặt đo (Measuring face) | Carbide |
| Thanh nối đi kèm (Extension rods) | 5 thanh (50mm, 100mm x2, 200mm, 500mm) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 5 thanh nối, đầu panme |
| Khối lượng | 3.700 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 140-157 có thể đo được phạm vi tối đa bao nhiêu?
Phạm vi đo cơ bản của 140-157 là 1000-2000mm. Khi lắp ghép thêm các thanh nối đi kèm, thiết bị có thể mở rộng phạm vi đo lên đến 5000mm. Bộ thiết bị đã bao gồm 5 thanh nối với chiều dài 50mm, 100mm (2 thanh), 200mm và 500mm.
Mặt đo carbide trên thiết bị này có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo bằng hợp kim carbide có độ cứng và khả năng chống mài mòn vượt trội so với thép thông thường. Kết hợp với xử lý bề mặt micro-lap finish, mặt đo đảm bảo tiếp xúc chính xác và duy trì độ chính xác lâu dài ngay cả khi sử dụng thường xuyên trong môi trường sản xuất công nghiệp.
Công thức tính giới hạn sai số của Mitutoyo 140-157 được hiểu như thế nào?
Giới hạn sai số được tính theo công thức: ±(7 + số thanh nối + chiều dài đo lớn nhất/50) µm. Điều này có nghĩa là sai số tăng dần khi số thanh nối nhiều hơn hoặc chiều dài đo lớn hơn. Kỹ thuật viên cần tính toán sai số thực tế cho từng cấu hình đo cụ thể trước khi sử dụng trong kiểm tra chất lượng.
Thiết bị này phù hợp với những ứng dụng đo lường nào trong công nghiệp?
Mitutoyo 140-157 phù hợp để đo đường kính lỗ lớn trên thân máy hạng nặng, buồng xi-lanh công nghiệp, kết cấu thép trong đóng tàu và chế tạo thiết bị áp lực. Thiết bị đặc biệt hữu ích khi cần đo các lỗ có đường kính từ 1000mm trở lên mà các loại panme đo trong thông thường không đáp ứng được.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme đo trong Mitutoyo 140-157 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo cho khách hàng doanh nghiệp. Quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được tư vấn về chu kỳ hiệu chuẩn phù hợp và các đơn vị hiệu chuẩn được công nhận tại Việt Nam.
