Panme Đo Trong Dạng Ống Có Thanh Nối Mitutoyo 139-177
Panme đo trong dạng ống Mitutoyo 139-177, phạm vi đo 100–2100 mm, độ chia 0,01 mm, đầu đo carbide, kèm 8 thanh nối, phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 139-177 là dòng panme đo trong kiểu ống rỗng có thanh nối thay thế, cho phép mở rộng phạm vi đo từ 100 mm lên đến 2.100 mm chỉ bằng cách lắp thêm thanh nối. Sản phẩm phù hợp cho các ứng dụng đo lỗ lớn, đường kính trong xi-lanh, vỏ máy và các chi tiết cơ khí khổ lớn trong môi trường sản xuất công nghiệp.
Phạm Vi Đo Rộng
Phạm vi đo từ 100 đến 2.100 mm với bước mở rộng 25 mm nhờ hệ thống thanh nối ống rỗng thay thế lẫn nhau, linh hoạt cho nhiều kích thước chi tiết.
Độ Chính Xác Cao
Độ chia 0,01 mm, sai số trục đo 3 µm, giới hạn sai số ±(3 + số thanh nối + chiều dài đo tối đa/50) µm, đáp ứng yêu cầu QC/QA khắt khe.
Đầu Đo Carbide Bền
Bề mặt đầu đo làm bằng hợp kim carbide, chống mài mòn tốt, duy trì độ chính xác lâu dài ngay cả khi sử dụng liên tục trong môi trường công xưởng.
Bộ Phụ Kiện Đầy Đủ

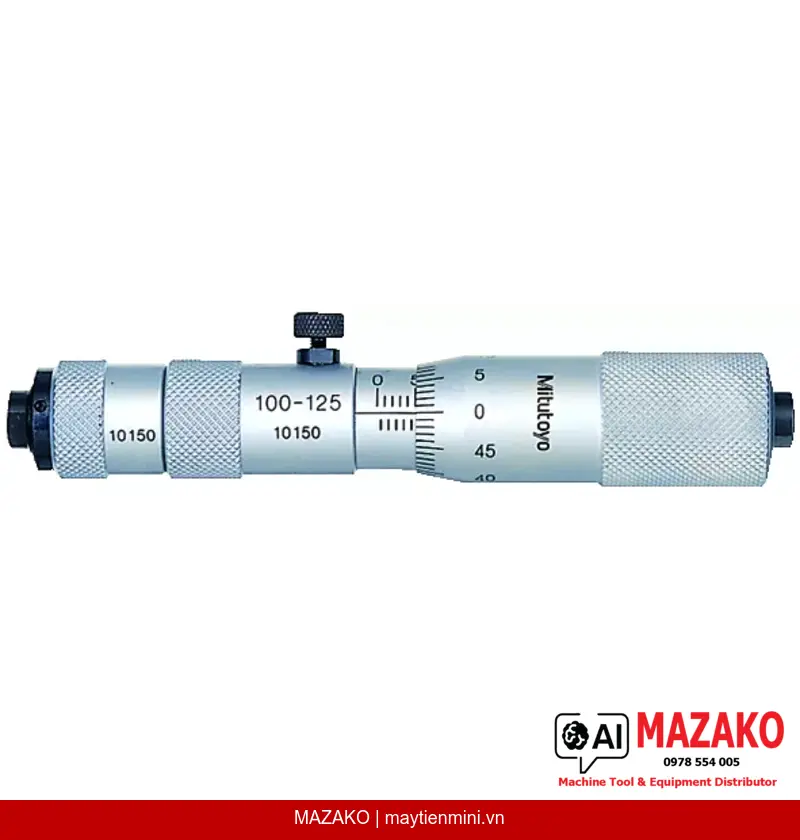

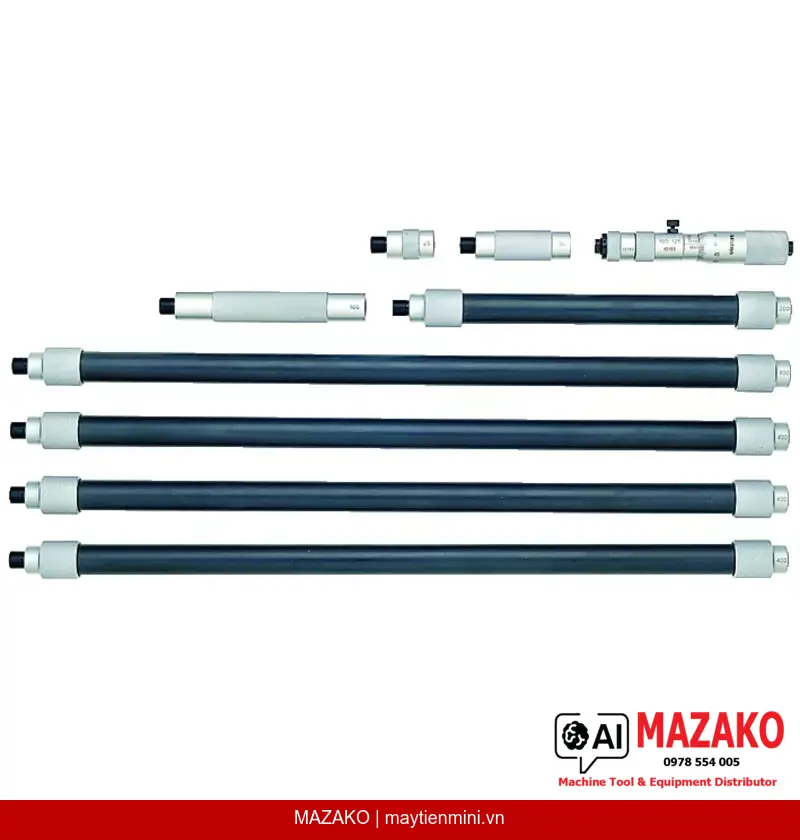

Kèm theo hộp đựng, cờ-lê vặn, 8 thanh nối (25, 50, 100, 200, 400 mm — 4 chiếc loại 400 mm) và đầu panme 139-001, sẵn sàng sử dụng ngay.
Thiết Kế Ống Rỗng — Thanh Nối Thay Thế Linh Hoạt
Khác với panme đo trong truyền thống, Mitutoyo 139-177 sử dụng cấu trúc ống rỗng cho từng thanh nối, giúp giảm đáng kể trọng lượng tổng thể khi lắp nhiều thanh và hạn chế biến dạng nhiệt do tiếp xúc tay. Người đo có thể dễ dàng lắp ghép hoặc tháo rời thanh nối mà không cần dụng cụ phức tạp, rút ngắn thời gian chuẩn bị đo trong môi trường sản xuất.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong dạng ống 139-177 được sử dụng phổ biến trong kiểm tra đường kính trong của xi-lanh thủy lực, vỏ hộp số, thân máy bơm, ống đúc lớn và các chi tiết cơ khí có lỗ đường kính vượt quá phạm vi đo của panme đo trong thông thường. Phương pháp đo 2 điểm đảm bảo tiếp xúc ổn định, cho kết quả đo nhất quán giữa các lần đo.
Thương Hiệu Mitutoyo — Tiêu Chuẩn Công Nghiệp Toàn Cầu
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu thế giới, được tin dùng tại các nhà máy đạt chuẩn ISO trên toàn cầu. Sản phẩm 139-177 được sản xuất với tiêu chuẩn kiểm định nghiêm ngặt, đảm bảo độ lặp lại và độ chính xác ổn định trong suốt vòng đời sử dụng.
- Phạm vi đo 100–2.100 mm — phù hợp chi tiết cơ khí khổ lớn
- Độ chia 0,01 mm, đo cơ khí (analog) không cần pin
- Bề mặt đầu đo carbide, bền chắc chống mài mòn
- Thanh nối ống rỗng, giảm ảnh hưởng nhiệt khi cầm tay
- Kèm 8 thanh nối và đầu panme 139-001 trong hộp tiêu chuẩn
- Bước ren trục đo 0,5 mm, vạch chia trên núm xoay và thân thước hoàn thiện chrome mờ
Nhận Báo Giá Panme Đo Trong Mitutoyo 139-177
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 100–2.100 mm |
| Bước đo (Measuring span) | 25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số trục đo (Spindle feed error) | 3 µm |
| Giới hạn sai số | ±(3 + số thanh nối + chiều dài đo tối đa/50) µm |
| Mặt vạch chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm / ø13 mm (139-203, 139-204) |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đầu đo | Carbide |
| Phương pháp đo | 2 điểm |
| Số thanh nối | 8 chiếc (25, 50, 100, 200, 400 mm — 4 chiếc loại 400 mm) |
| Bộ đi kèm | Hộp đựng, cờ-lê, 8 thanh nối, đầu panme 139-001 |
| Khối lượng | 1.690 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 139-177 có phạm vi đo bao nhiêu và làm thế nào để mở rộng?
Phạm vi đo cơ bản bắt đầu từ 100 mm và có thể mở rộng lên đến 2.100 mm bằng cách lắp thêm các thanh nối ống rỗng đi kèm. Bộ sản phẩm gồm 8 thanh nối với các chiều dài 25, 50, 100, 200 và 400 mm, cho phép người dùng kết hợp linh hoạt để đạt kích thước đo mong muốn theo bước 25 mm.
Thiết kế ống rỗng của thanh nối có ưu điểm gì so với thanh nối đặc thông thường?
Thiết kế ống rỗng giúp giảm khối lượng tổng thể của panme khi lắp nhiều thanh nối, hạn chế mỏi tay người đo. Quan trọng hơn, cấu trúc ống rỗng làm giảm diện tích tiếp xúc với tay, hạn chế truyền nhiệt từ cơ thể vào thanh nối, từ đó giảm sai số do giãn nở nhiệt trong quá trình đo.
Giới hạn sai số của Mitutoyo 139-177 được tính như thế nào?
Giới hạn sai số được tính theo công thức ±(3 + số thanh nối đang dùng + chiều dài đo tối đa/50) µm. Sai số tăng theo số lượng thanh nối và chiều dài đo do tích lũy dung sai cơ học tại các mối nối. Vì vậy, người dùng nên sử dụng số thanh nối tối thiểu cần thiết để đạt phạm vi đo mong muốn, nhằm giữ sai số ở mức thấp nhất.
Sản phẩm 139-177 đi kèm những phụ kiện gì và có cần mua thêm gì không?
Bộ sản phẩm tiêu chuẩn bao gồm hộp đựng chuyên dụng, cờ-lê vặn, 8 thanh nối (25, 50, 100, 200, 400 mm — 4 chiếc loại 400 mm) và đầu panme 139-001. Người dùng có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản. Nếu cần mở rộng thêm phạm vi đo, có thể mua bổ sung thanh nối tương thích từ Mitutoyo.
Panme đo trong 139-177 có phù hợp với các nhà máy đang áp dụng tiêu chuẩn ISO không?
Có. Mitutoyo 139-177 là sản phẩm của Mitutoyo — thương hiệu thiết bị đo lường được công nhận toàn cầu và tương thích với yêu cầu hiệu chuẩn theo tiêu chuẩn ISO 9001 và các hệ thống quản lý chất lượng công nghiệp. Sản phẩm có thể được hiệu chuẩn định kỳ tại các phòng hiệu chuẩn được công nhận, đảm bảo tính truy xuất nguồn gốc đo lường cho hồ sơ QC/QA.
