Panme Đo Trong Dạng Ống Có Thanh Nối Dài Mitutoyo 140-159 (1000–4000 mm)
Panme đo trong dạng ống Mitutoyo 140-159, phạm vi đo 1000–4000 mm, độ chia 0,01 mm, mặt đo carbide, kèm 7 thanh nối dài thay thế được. Phù hợp đo lỗ lớn trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 140-159 là giải pháp đo lỗ đường kính lớn chuyên dụng, với phạm vi đo từ 1000 đến 4000 mm nhờ bộ 7 thanh nối dài có thể dùng đơn lẻ hoặc kết hợp. Sản phẩm được thiết kế cho các ứng dụng kiểm tra kích thước chính xác trong môi trường sản xuất công nghiệp nặng.
Phạm Vi Đo Rộng

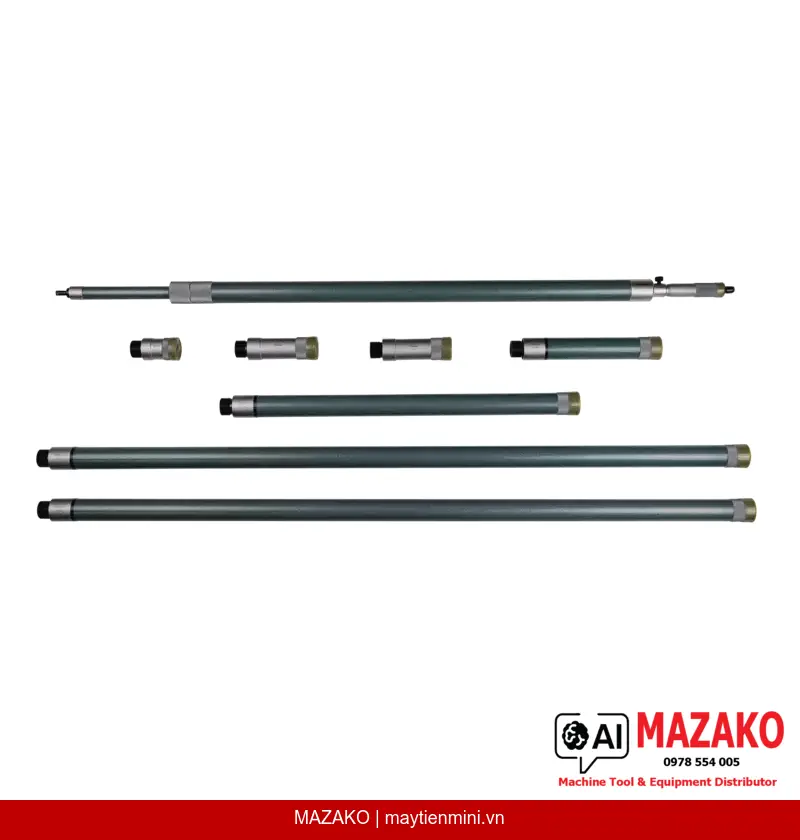

Đo được từ 1000 đến 4000 mm nhờ hệ thống 7 thanh nối dài (50, 100, 100, 200, 500, 1000, 1000 mm) có thể lắp ghép linh hoạt theo yêu cầu đo thực tế.
Độ Chính Xác Cao
Độ chia 0,01 mm, sai số trục đo chỉ 6 µm, mặt đo bằng carbide chống mài mòn, đảm bảo kết quả đo ổn định và lâu dài.
Hoàn Thiện Bề Mặt Cao Cấp
Đầu đo và ống thước được xử lý satin chrome, núm xoay và thân thước đường kính ø21 mm, chống chói, dễ đọc số liệu trong điều kiện ánh sáng công nghiệp.
Bộ Phụ Kiện Đầy Đủ

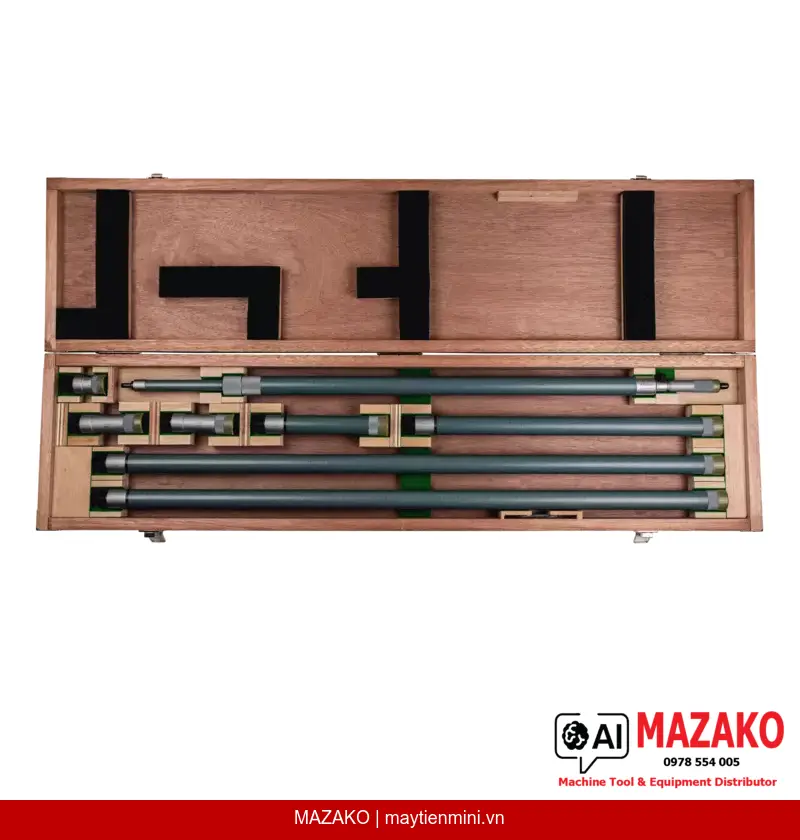

Đi kèm hộp đựng, cờ lê chỉnh, đầu đo panme và 7 thanh nối dài, sẵn sàng sử dụng ngay sau khi mở hộp không cần mua thêm phụ kiện.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong 140-159 phù hợp kiểm tra đường kính lỗ lớn trên các chi tiết máy hạng nặng như thân máy, vỏ hộp số, xi lanh thủy lực cỡ lớn, ống công nghiệp và các kết cấu cơ khí yêu cầu phạm vi đo vượt quá năng lực của thước cặp hay panme đo trong thông thường.
Cấu Tạo Và Nguyên Lý Hoạt Động
Đầu đo panme sử dụng bước ren 0,5 mm, mỗi vòng xoay của núm xoay tương ứng dịch chuyển 0,5 mm, với độ chia vạch 0,01 mm trên thân thước và núm xoay. Thanh nối dài được lắp tuần tự để mở rộng phạm vi đo, công thức sai số giới hạn có tính đến số lượng thanh sử dụng và chiều dài đo tối đa, đảm bảo tính minh bạch trong kiểm soát sai số đo lường.
Tiêu Chuẩn Mitutoyo — Độ Tin Cậy Đã Được Kiểm Chứng
Mitutoyo là thương hiệu đo lường chính xác hàng đầu Nhật Bản, được các nhà máy sản xuất tiêu chuẩn quốc tế tin dùng. Mã 140-159 thuộc dòng panme đo trong ống chuyên dụng, chế tạo đạt tiêu chuẩn JIS và ISO về dụng cụ đo lường.
- Phạm vi đo 1000–4000 mm, đáp ứng kiểm tra lỗ siêu lớn
- Độ chia 0,01 mm, sai số trục đo 6 µm
- Mặt đo carbide chống mài mòn, tăng tuổi thọ sử dụng
- 7 thanh nối dài thay thế được, lắp ghép linh hoạt
- Bề mặt satin chrome, chống phản quang, dễ đọc số liệu
- Kèm hộp đựng và cờ lê, đủ bộ sử dụng ngay
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 140-159
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 1.000–4.000 mm |
| Khoảng đo của đầu đo | 50 mm |
| Độ chia | 0,01 mm |
| Sai số trục đo | 6 µm |
| Sai số giới hạn | ±(7 + số thanh nối + chiều dài đo tối đa/50) µm |
| Thân thước và núm xoay | Satin chrome, ø21 mm |
| Bước ren trục đo | 0,5 mm |
| Mặt đo | Carbide |
| Thanh nối dài | 7 thanh (50, 100 (x2), 200, 500, 1000 mm (x2)) |
| Bộ phụ kiện kèm theo | Hộp đựng, cờ lê, 7 thanh nối dài, đầu đo panme |
| Khối lượng | 6.700 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 140-159 đo được phạm vi bao nhiêu?
Mã 140-159 có phạm vi đo từ 1000 đến 4000 mm. Khoảng đo của đầu đo là 50 mm, phần còn lại được mở rộng bằng cách lắp thêm các thanh nối dài trong bộ 7 thanh đi kèm, có thể dùng đơn lẻ hoặc kết hợp nhiều thanh với nhau.
Sai số của panme đo trong 140-159 được tính như thế nào?
Sai số giới hạn được tính theo công thức: ±(7 + số thanh nối đang dùng + chiều dài đo tối đa/50) µm. Công thức này phản ánh sự tích lũy sai số khi lắp thêm thanh nối, giúp người dùng kiểm soát và đánh giá độ không đảm bảo đo lường một cách minh bạch.
Mặt đo của panme 140-159 làm bằng vật liệu gì?
Mặt đo được làm bằng carbide (hợp kim cứng), giúp tăng độ bền chống mài mòn đáng kể so với mặt đo thép thường. Điều này đảm bảo duy trì độ chính xác ổn định trong suốt vòng đời sử dụng dài hạn tại môi trường nhà máy.
Bộ 140-159 gồm những phụ kiện nào khi mua?
Bộ sản phẩm bao gồm đầu đo panme, 7 thanh nối dài (50 mm, 100 mm x2, 200 mm, 500 mm, 1000 mm x2), cờ lê chỉnh và hộp đựng chuyên dụng. Toàn bộ phụ kiện cần thiết đã có sẵn trong hộp, sẵn sàng sử dụng ngay.
Panme đo trong dạng ống 140-159 phù hợp ứng dụng nào trong nhà máy?
Sản phẩm phù hợp kiểm tra đường kính lỗ lớn trên thân máy, vỏ hộp số, xi lanh thủy lực cỡ lớn, bình chứa áp lực và các kết cấu cơ khí hạng nặng. Đây là lựa chọn tiêu chuẩn cho bộ phận QC/QA tại các nhà máy gia công cơ khí chính xác và đóng tàu.
