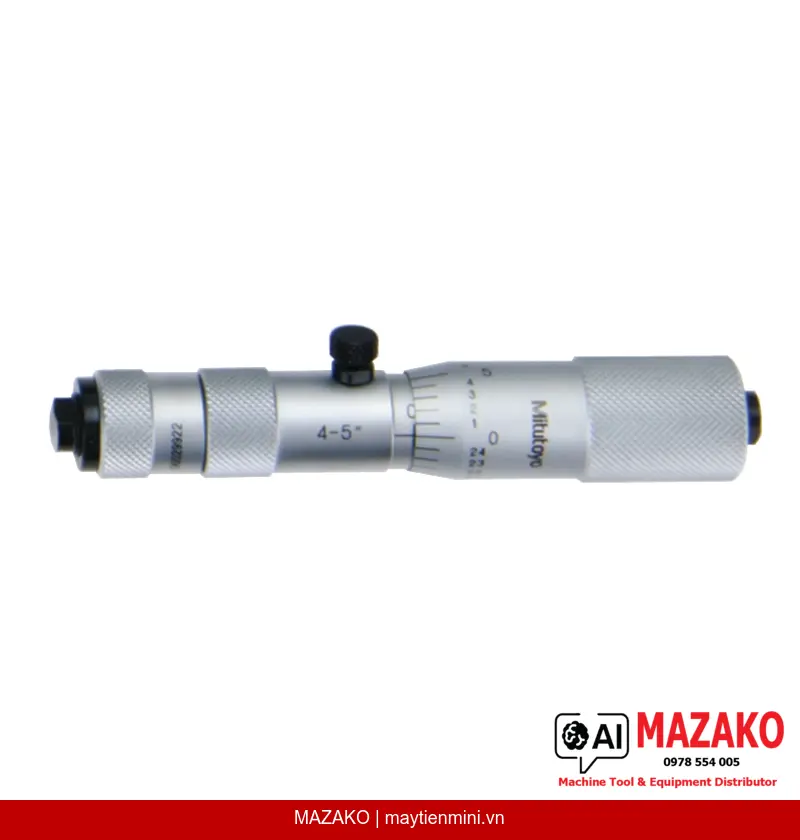

Panme Đo Trong Dạng Ống Có Cần Nối Mitutoyo 140-158 (1000–3000mm)
Panme đo trong dạng ống Mitutoyo 140-158, phạm vi đo 1000–3000mm, độ chia 0,01mm, mặt đo carbide, kèm 6 cần nối thay thế. Phù hợp đo kích thước lỗ lớn trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo trong dạng ống Mitutoyo 140-158 là giải pháp đo kích thước lỗ và khoảng cách trong với phạm vi đo rộng từ 1000 đến 3000mm. Thiết bị sử dụng bộ cần nối thay thế có thể dùng đơn lẻ hoặc kết hợp, đáp ứng linh hoạt các yêu cầu đo lường trong môi trường sản xuất công nghiệp nặng và cơ khí chính xác.
Phạm vi đo rộng
Đo được kích thước lỗ từ 1000 đến 3000mm nhờ 6 cần nối đi kèm (50, 100 (x2), 200, 500, 1000mm), có thể kết hợp linh hoạt để đạt phạm vi đo mong muốn.
Mặt đo carbide bền bỉ
Bề mặt tiếp xúc đo làm từ carbide giúp tăng độ bền, chống mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Hoàn thiện bề mặt satin chrome
Đầu đo, núm xoay và thân thước được xử lý bề mặt satin chrome, chống phản quang, dễ đọc vạch chia, đồng thời bảo vệ thiết bị khỏi ăn mòn.
Độ chia 0,01mm
Độ chia 0,01mm đảm bảo kết quả đo có độ phân giải cao, phù hợp kiểm tra chi tiết gia công đòi hỏi dung sai chặt chẽ trong sản xuất cơ khí.
Đặc Điểm Kỹ Thuật Nổi Bật
Panme đo trong Mitutoyo 140-158 thuộc dòng panme đo trong dạng ống cơ khí (Analog), hệ mét, với bước ren trục đo 0,5mm. Sai số đo được xác định theo công thức ±(7 + số cần nối + chiều dài đo lớn nhất/50) µm, phản ánh đúng đặc tính kỹ thuật của thiết bị đo tầm xa. Đường kính núm xoay ø21mm, thuận tiện thao tác ngay cả khi đeo găng tay bảo hộ.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Thiết bị phù hợp cho các bộ phận QC/QA và kỹ thuật tại nhà máy cần kiểm tra đường kính lỗ lớn, khoảng cách giữa hai bề mặt song song trên các chi tiết máy cỡ lớn, thân máy, xi lanh công nghiệp hoặc kết cấu cơ khí hạng nặng.
Bộ phụ kiện đầy đủ khi xuất xưởng

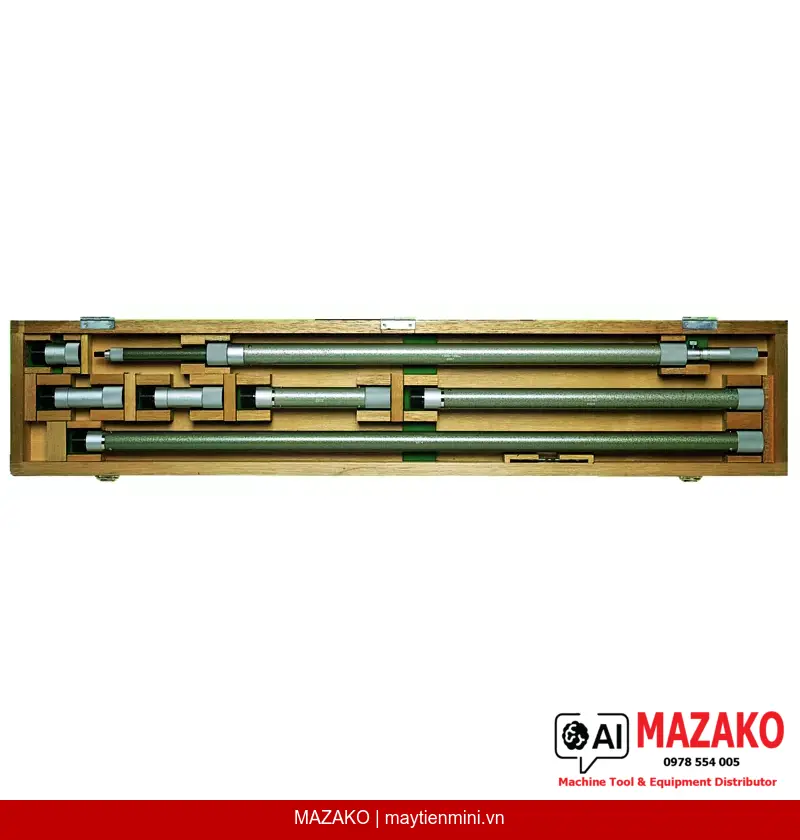

Sản phẩm được cung cấp kèm hộp đựng chuyên dụng, cờ lê điều chỉnh và bộ 6 cần nối (50mm, 100mm x2, 200mm, 500mm, 1000mm), sẵn sàng sử dụng ngay sau khi nhận hàng.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp Nhật Bản
- Phạm vi đo 1000–3000mm, khoảng đo 50mm
- Độ chia 0,01mm, sai số bước ren trục đo 6µm
- Mặt đo carbide chống mài mòn
- 6 cần nối thay thế linh hoạt đi kèm trong hộp
- Khối lượng trọn bộ 5200g
Nhận báo giá Panme Đo Trong Mitutoyo 140-158
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 1000–3000 mm |
| Khoảng đo mỗi lần | 50 mm |
| Độ chia | 0,01 mm |
| Sai số bước ren trục đo | 6 µm |
| Giới hạn sai số | ±(7 + số cần nối + chiều dài đo lớn nhất/50) µm |
| Vạch chia / Thân thước | Núm xoay và thân thước satin chrome, ø21 mm |
| Bước ren trục đo | 0,5 mm |
| Mặt đo | Carbide |
| Cần nối đi kèm | 6 cần (50mm, 100mm x2, 200mm, 500mm, 1000mm) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 6 cần nối, đầu đo panme |
| Khối lượng | 5200 g |
Câu hỏi thường gặp
Panme đo trong Mitutoyo 140-158 có thể đo được kích thước lỗ tối đa bao nhiêu?
Thiết bị có phạm vi đo từ 1000 đến 3000mm. Để đạt phạm vi này, người dùng kết hợp các cần nối 50mm, 100mm (x2), 200mm, 500mm và 1000mm đi kèm theo các cách khác nhau tùy kích thước cần đo.
Sai số đo của Mitutoyo 140-158 được tính như thế nào?
Giới hạn sai số được tính theo công thức ±(7 + số cần nối đang dùng + chiều dài đo lớn nhất/50) µm. Sai số tăng tuyến tính khi số cần nối và chiều dài đo tăng, đây là đặc tính chung của panme đo trong dạng ống tầm xa.
Mặt đo carbide trên Mitutoyo 140-158 có ưu điểm gì so với mặt đo thép thường?
Mặt đo carbide có độ cứng cao hơn thép thường, giúp chống mài mòn tốt hơn trong điều kiện sử dụng liên tục. Điều này duy trì độ phẳng và độ chính xác của bề mặt tiếp xúc trong suốt vòng đời thiết bị, giảm tần suất hiệu chỉnh.
Sản phẩm này có đi kèm phụ kiện gì khi mua tại MAZAKO?
Mitutoyo 140-158 được cung cấp đầy đủ trong hộp bao gồm: đầu đo panme, cờ lê điều chỉnh và bộ 6 cần nối (50mm, 100mm x2, 200mm, 500mm, 1000mm). Khách hàng có thể sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Mitutoyo 140-158 phù hợp cho ứng dụng công nghiệp nào?
Thiết bị phù hợp cho kiểm tra kích thước lỗ lớn, khoảng cách giữa hai bề mặt song song trên thân máy, xi lanh công nghiệp và kết cấu cơ khí hạng nặng. Đây là lựa chọn tiêu chuẩn cho bộ phận QC/QA tại các nhà máy sản xuất cơ khí chính xác và công nghiệp nặng.
