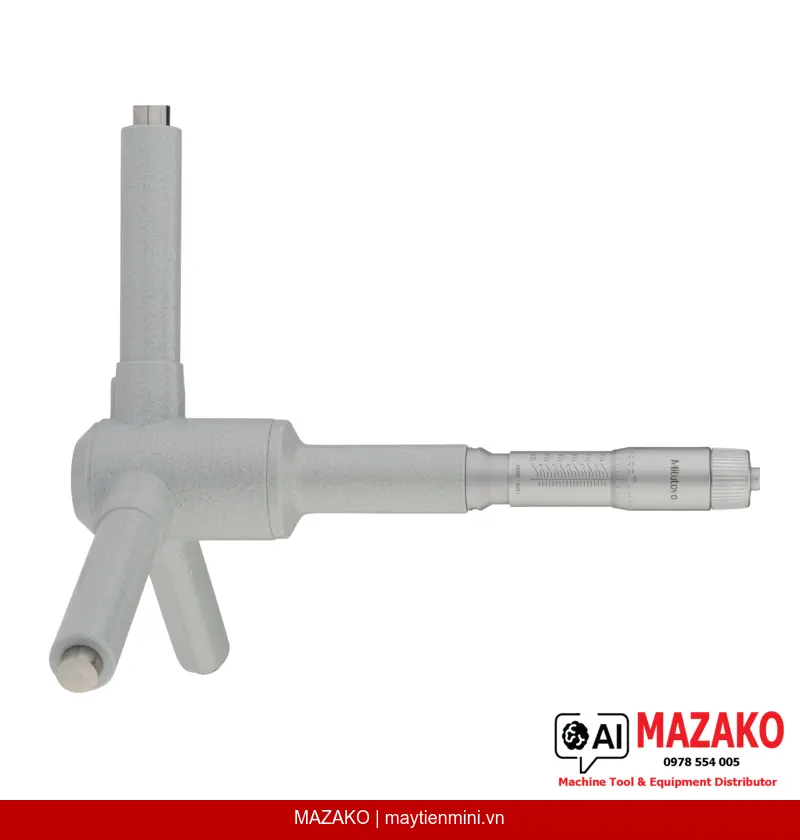

Panme Đo Trong 3 Điểm Tiếp Xúc Mitutoyo 368-881 (11–12 inch)
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-881, phạm vi đo 11–12 inch, cơ khí kim chỉ, mặt đo thép cứng, cơ cấu ratchet đảm bảo độ lặp lại cao trong đo lỗ chính xác.
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-881 là giải pháp đo lỗ chính xác cao dành cho các ứng dụng công nghiệp đòi hỏi độ tin cậy và tính ổn định trong môi trường sản xuất. Với phạm vi đo 11–12 inch và độ chia 0,0001 inch (đến 0,5 inch), thiết bị đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe nhất.
Đo lường 3 điểm tiếp xúc
Công nghệ đo 3 điểm tự căn chỉnh đồng tâm, loại bỏ sai số định vị, cho kết quả đo đường kính lỗ chính xác và nhất quán hơn so với phương pháp 2 điểm truyền thống.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau — yếu tố then chốt trong hệ thống QC/QA công nghiệp.
Mặt đo thép cứng bền bỉ
Mặt đo và côn đầu đo được làm từ thép qua xử lý nhiệt (hardened steel), chống mài mòn, duy trì độ chính xác lâu dài ngay cả trong điều kiện sử dụng liên tục.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản chiếu ánh sáng, dễ đọc vạch chia, đồng thời tăng khả năng chống ăn mòn trong môi trường nhà máy.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme đo trong 368-881 được ứng dụng rộng rãi trong kiểm tra lỗ xilanh, lỗ trục, lỗ ổ lăn và các chi tiết cơ khí chính xác có đường kính lớn từ 11 đến 12 inch. Thiết bị phù hợp với phòng đo lường (metrology room) và các trạm kiểm tra trực tiếp trên dây chuyền sản xuất.
Độ chính xác và thông số đo lường
Sai số cho phép tối đa (MPE) ±0,0003 inch. Độ chia vạch 0,0001 inch cho phạm vi đến 0,5 inch và 0,0002 inch cho phạm vi trên 0,5 inch. Bước ren trục đo 0,635 mm, đảm bảo điều chỉnh mịn và kiểm soát chính xác từng bước dịch chuyển.
Tiêu chuẩn giao hàng đầy đủ
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác Allen và chứng chỉ kiểm định (certificate of inspection) — đáp ứng yêu cầu truy xuất nguồn gốc và hồ sơ ISO của nhà máy.
- Phạm vi đo 11–12 inch, phù hợp chi tiết cơ khí kích thước lớn
- Độ chia 0,0001 inch — độ phân giải cao cho kiểm tra lỗ chính xác
- Sai số MPE ±0,0003 inch theo tiêu chuẩn Mitutoyo
- Mặt đo và côn thép cứng — bền bỉ trong môi trường sản xuất liên tục
- Kèm chứng chỉ kiểm định — đáp ứng yêu cầu hệ thống chất lượng ISO
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Báo giá Panme Đo Trong Mitutoyo 368-881
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-881 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí kim chỉ (Analog) |
| Phạm vi đo | 11–12 inch |
| Độ chia (≤ 0,5 inch) | 0,0001 inch |
| Độ chia (> 0,5 inch) | 0,0002 inch |
| Sai số cho phép tối đa (MPE) | ±0,0003 inch |
| Hoàn thiện bề mặt thước | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép cứng (hardened steel) |
| Vật liệu côn đầu đo | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, lục giác Allen, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1860 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-881 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 11 đến 12 inch, phù hợp để kiểm tra các lỗ có kích thước lớn trong chi tiết cơ khí chính xác. Độ chia vạch 0,0001 inch cho phạm vi đến 0,5 inch và 0,0002 inch cho phần còn lại trong dải đo.
Ưu điểm của phương pháp đo 3 điểm tiếp xúc so với 2 điểm là gì?
Phương pháp 3 điểm tiếp xúc tự động căn chỉnh đồng tâm với tâm lỗ, loại bỏ sai số do lệch tâm khi đo. Kết quả đo đường kính thực tế chính xác hơn và ổn định hơn so với panme đo trong 2 điểm thông thường, đặc biệt quan trọng trong kiểm tra dung sai chặt.
Sản phẩm 368-881 có kèm chứng chỉ kiểm định không?
Có. Mitutoyo 368-881 được giao kèm chứng chỉ kiểm định (certificate of inspection) cùng hộp đựng, cờ lê và lục giác Allen. Chứng chỉ này đáp ứng yêu cầu truy xuất nguồn gốc thiết bị đo trong hệ thống quản lý chất lượng ISO của nhà máy. Lưu ý: vòng chuẩn (setting ring) không bao gồm trong gói cung cấp.
Cơ cấu ratchet stop trên 368-881 có tác dụng gì trong đo lường?
Cơ cấu ratchet stop giới hạn lực đo ở mức cố định, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau. Điều này tăng độ lặp lại (repeatability) của phép đo và giảm sai số do người vận hành gây ra — yếu tố quan trọng trong kiểm soát quá trình sản xuất.
MAZAKO có hỗ trợ hiệu chuẩn panme đo trong Mitutoyo 368-881 không?
MAZAKO cung cấp dịch vụ tư vấn lựa chọn thiết bị và hỗ trợ sau bán hàng cho toàn bộ dòng sản phẩm Mitutoyo. Để biết thông tin về dịch vụ hiệu chuẩn, bảo dưỡng và vòng chuẩn phù hợp với mã 368-881, vui lòng liên hệ trực tiếp đội ngũ kỹ thuật MAZAKO để được tư vấn cụ thể.
