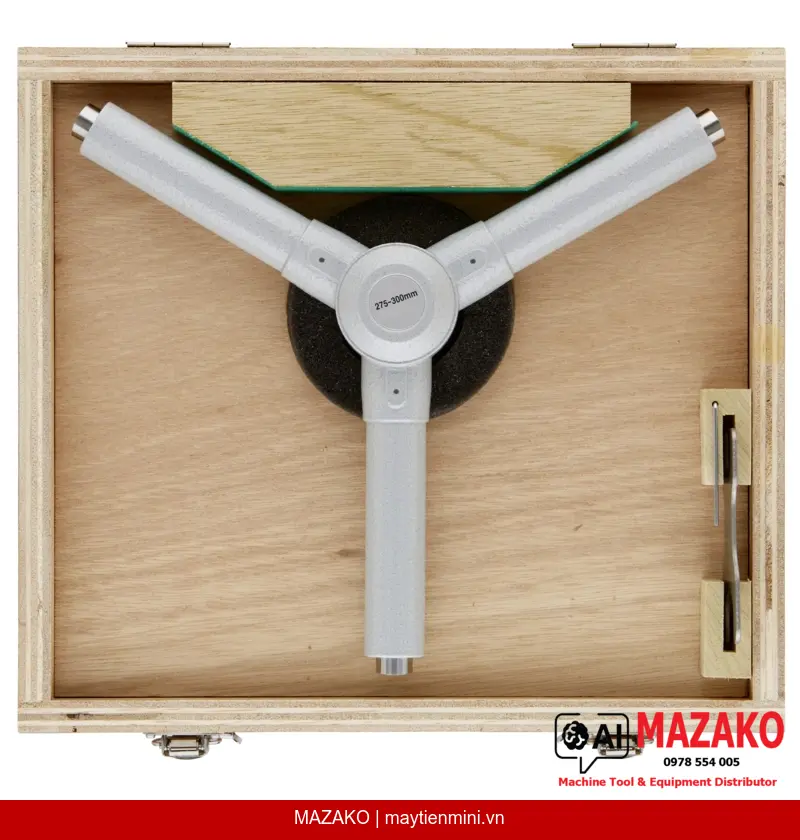

Panme Đo Trong 3 Điểm Tiếp Xúc Mitutoyo 368-781 (275–300 mm)
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-781, phạm vi đo 275–300 mm, độ chia 0,005 mm, sai số cho phép ±6 µm. Mặt đo thép cứng, cơ cấu chốt ratchet đảm bảo độ lặp lại đo lường cao.
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-781 là thiết bị đo lỗ cơ khí chuyên nghiệp, phạm vi đo 275–300 mm với độ chia 0,005 mm và sai số cho phép ±6 µm. Thiết kế 3 điểm tiếp xúc đồng tâm cho phép căn chỉnh tự động, đảm bảo kết quả đo chính xác và nhất quán trong môi trường sản xuất công nghiệp.
Đo lỗ 3 điểm tiếp xúc
Cơ chế 3 điểm tiếp xúc phân bố đều tự động căn tâm trong lỗ, loại bỏ sai số do lệch trục, cho kết quả đo đường kính lỗ chính xác hơn so với phương pháp 2 điểm truyền thống.
Mặt đo thép cứng bền lâu
Mặt đo và phần côn được làm từ thép cứng (hardened steel), chịu mài mòn tốt trong điều kiện đo lường liên tục tại xưởng sản xuất, duy trì độ chính xác ổn định theo thời gian.
Cơ cấu chốt ratchet đảm bảo độ lặp lại
Chốt ratchet tích hợp kiểm soát lực đo đồng nhất trong mỗi lần đo, giúp loại bỏ sai số do áp lực tay người dùng, đảm bảo độ lặp lại cao trong quy trình kiểm tra hàng loạt.
Hoàn thiện bề mặt chống chói
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản xạ ánh sáng, giúp đọc vạch chia dễ dàng và chính xác trong nhiều điều kiện chiếu sáng khác nhau.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo trong 368-781 phù hợp cho kiểm tra đường kính lỗ lớn từ 275 mm đến 300 mm trong các ngành gia công cơ khí chính xác, chế tạo máy, công nghiệp ô tô và hàng không. Thiết bị đáp ứng yêu cầu đo lường trong phòng QC, trên dây chuyền sản xuất và trong các phòng đo lường tiêu chuẩn.
Thông Tin Xuất Xưởng

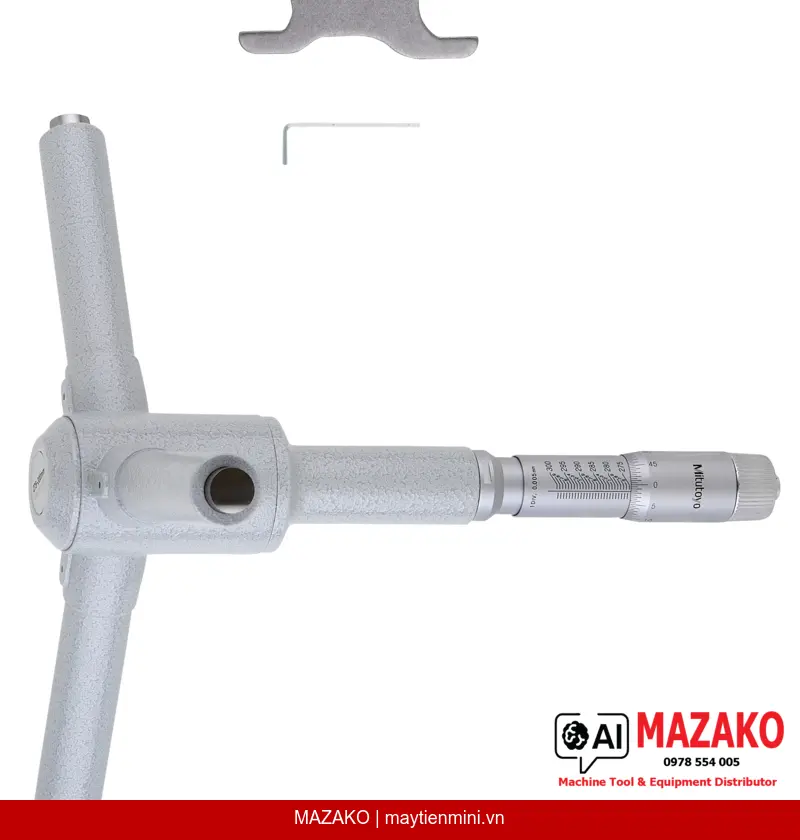

Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (certificate of inspection). Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ sản phẩm, cần đặt mua riêng nếu cần hiệu chuẩn tại chỗ.
Tại Sao Chọn Panme Đo Trong Mitutoyo 368-781?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất nghiêm ngặt. Model 368-781 được thiết kế chuyên biệt cho phạm vi đo lớn 275–300 mm, đáp ứng tiêu chuẩn sai số ±6 µm — phù hợp với yêu cầu kiểm soát chất lượng khắt khe trong sản xuất công nghiệp.
- Phạm vi đo 275–300 mm, độ chia 0,005 mm
- Sai số cho phép tối đa ±6 µm
- Mặt đo và côn thép cứng, chịu mài mòn cao
- Bước tiến trục đo 0,5 mm, kiểm soát chính xác
- Đường kính thân 23 mm (phần trên 12 mm) — cầm nắm chắc chắn
- Kèm chứng chỉ kiểm định từ nhà máy Mitutoyo
- Khối lượng 1860 g, cân bằng tốt khi đo lỗ lớn
Báo Giá Panme Đo Trong Mitutoyo 368-781
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 275–300 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép (MPE) | ±6 µm |
| Hoàn thiện bề mặt thang đo | Núm xoay và thân thước satin chrome |
| Đường kính thân (≤12 mm) | Ø 17 mm |
| Đường kính thân (>12 mm) | Ø 23 mm |
| Bước tiến trục đo | 0,5 mm |
| Vật liệu mặt đo | Thép cứng (hardened steel) |
| Vật liệu phần côn | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1860 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-781 có phạm vi đo bao nhiêu?
Model 368-781 có phạm vi đo từ 275 mm đến 300 mm, phù hợp cho kiểm tra các lỗ có đường kính lớn trong gia công cơ khí chính xác và chế tạo máy. Độ chia 0,005 mm và sai số cho phép ±6 µm đảm bảo độ chính xác đáp ứng tiêu chuẩn sản xuất công nghiệp.
Ưu điểm của phương pháp đo 3 điểm tiếp xúc so với đo 2 điểm thông thường là gì?
Cơ chế 3 điểm tiếp xúc phân bố đều 120° tự động căn tâm trong lỗ, giúp loại bỏ sai số do lệch trục khi đo. Kết quả đo đường kính thực của lỗ chính xác hơn, không phụ thuộc vào kỹ năng căn chỉnh của người đo, đặc biệt phù hợp cho kiểm tra hàng loạt trên dây chuyền sản xuất.
Sản phẩm có kèm vòng chuẩn (setting ring) để hiệu chuẩn không?
Bộ sản phẩm 368-781 bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định từ nhà máy Mitutoyo. Vòng chuẩn (setting ring) không được bao gồm trong bộ sản phẩm tiêu chuẩn và cần đặt mua riêng. Liên hệ MAZAKO để được tư vấn phụ kiện phù hợp.
Chốt ratchet trên panme đo trong 368-781 hoạt động như thế nào?
Cơ cấu chốt ratchet kiểm soát lực đo tự động ở mức cố định trong mỗi lần đo, đảm bảo lực tiếp xúc đồng nhất giữa đầu đo và bề mặt lỗ. Điều này loại bỏ sai số do áp lực tay người dùng thay đổi, giúp kết quả đo đạt độ lặp lại cao trong kiểm tra hàng loạt.
Panme đo trong Mitutoyo 368-781 phù hợp cho những ngành công nghiệp nào?
Thiết bị phù hợp cho các ngành gia công cơ khí chính xác, chế tạo máy, công nghiệp ô tô, hàng không và các nhà máy có yêu cầu kiểm soát chất lượng lỗ đường kính lớn. Phạm vi đo 275–300 mm và sai số ±6 µm đáp ứng tiêu chuẩn QC/QA khắt khe trong sản xuất công nghiệp hiện đại.
