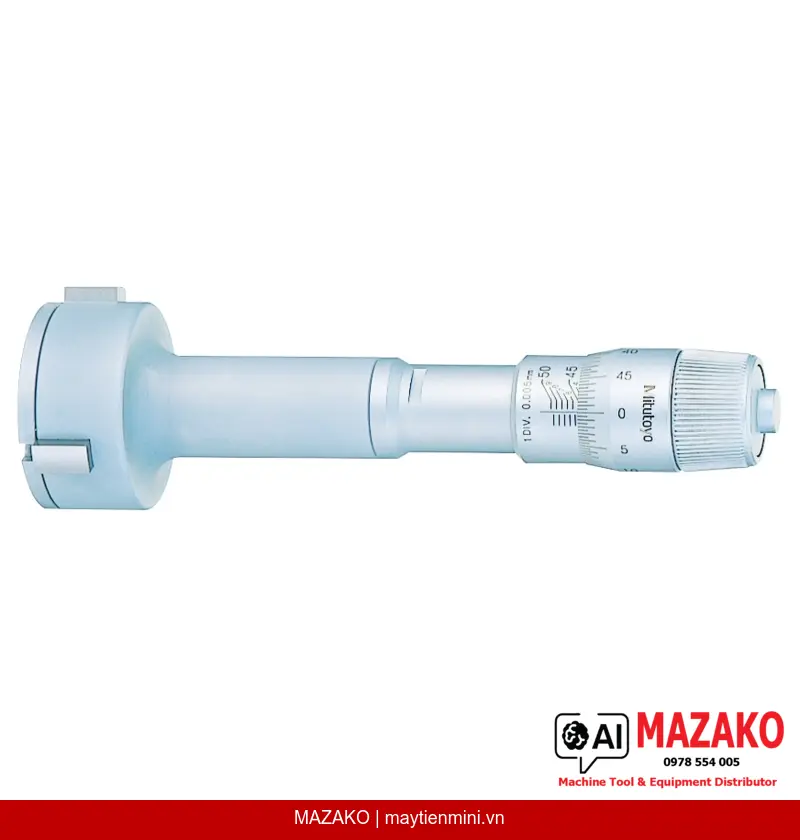

Panme Đo Trong 3 Điểm Tiếp Xúc Mitutoyo 368-769 (40–50 mm)
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-769, phạm vi đo 40–50 mm, độ chia 0,005 mm, sai số cho phép ±3 µm, mặt đo thép cứng, cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-769 là dòng thiết bị đo lỗ cơ khí chính xác cao, phù hợp cho kiểm tra kích thước lỗ trong sản xuất cơ khí chính xác. Với phạm vi đo 40–50 mm và độ chia 0,005 mm, sản phẩm đáp ứng yêu cầu đo lường khắt khe của bộ phận QC/QA nhà máy.
Đo 3 điểm tiếp xúc
Cơ chế đo 3 điểm tiếp xúc đồng thời cho phép định tâm tự động trong lỗ, giảm sai số do lệch trục, tăng độ chính xác đo thực tế.
Mặt đo thép cứng
Mặt đo và côn tiếp xúc làm từ thép đã qua tôi cứng, chịu mài mòn tốt, duy trì độ chính xác trong điều kiện sử dụng công nghiệp liên tục.
Cơ cấu ratchet stop
Cơ cấu ratchet stop kiểm soát lực đo ổn định, đảm bảo độ lặp lại giữa các lần đo, loại bỏ sai số do người vận hành.
Hoàn thiện satin chrome
Bề mặt núm xoay và thân thước hoàn thiện satin chrome, chống chói, dễ đọc vạch chia trong môi trường ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo trong 368-769 được thiết kế để đo đường kính lỗ trong phạm vi 40–50 mm với sai số cho phép tối đa ±3 µm. Thiết bị phù hợp cho các ứng dụng kiểm tra lỗ trục, lỗ bạc, xylanh và các chi tiết gia công yêu cầu dung sai chặt trong ngành cơ khí, ô tô, hàng không.
Thông số vận hành và bàn giao
Bước ren trục đo 0,5 mm cho phép điều chỉnh mịn và chính xác. Sản phẩm được bàn giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định, sẵn sàng đưa vào sử dụng ngay tại xưởng.
Lưu ý khi lựa chọn
Thiết bị 368-769 không bao gồm vòng chuẩn (setting ring). Nếu cần vòng chuẩn để hiệu chỉnh, vui lòng liên hệ MAZAKO để được tư vấn phụ kiện phù hợp theo phạm vi đo.
- Phạm vi đo: 40–50 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±3 µm
- Mặt đo và côn: thép tôi cứng
- Phương pháp đo 3 điểm tiếp xúc, tự định tâm
- Cơ cấu ratchet stop đảm bảo lực đo ổn định
- Bàn giao kèm chứng chỉ kiểm định Mitutoyo
Tư vấn & Báo giá Panme Đo Trong Mitutoyo 368-769
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 40–50 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép MPE | ±3 µm |
| Bề mặt vạch chia | Núm xoay và thân thước hoàn thiện satin chrome |
| Đường kính thân | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Mặt đo | Thép tôi cứng |
| Côn tiếp xúc | Thép tôi cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 330 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-769 có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Cơ chế 3 điểm tiếp xúc cho phép thiết bị tự định tâm trong lỗ mà không cần căn chỉnh thủ công, giúp giảm đáng kể sai số do lệch trục. Điều này đặc biệt quan trọng khi đo lỗ sâu hoặc lỗ có dung sai hẹp trong sản xuất hàng loạt.
Thiết bị 368-769 có bao gồm vòng chuẩn (setting ring) để hiệu chỉnh không?
Không, thiết bị 368-769 được bàn giao không kèm vòng chuẩn. Vòng chuẩn là phụ kiện mua riêng và cần được chọn đúng kích thước theo phạm vi đo. Liên hệ MAZAKO để được tư vấn vòng chuẩn phù hợp.
Cơ cấu ratchet stop trên panme 368-769 hoạt động như thế nào?
Ratchet stop là cơ cấu giới hạn lực đo, tự động trượt khi lực đo đạt ngưỡng quy định. Điều này đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau, loại bỏ sai lệch do thao tác của người đo và cải thiện độ lặp lại của kết quả.
Panme đo trong Mitutoyo 368-769 phù hợp đo loại chi tiết nào trong sản xuất?
Thiết bị phù hợp đo đường kính lỗ trục, lỗ bạc, xy lanh thủy lực, lỗ hộp số và các chi tiết cơ khí chính xác trong phạm vi 40–50 mm. Ứng dụng phổ biến trong ngành cơ khí chế tạo, ô tô và thiết bị công nghiệp.
Chứng chỉ kiểm định đi kèm sản phẩm 368-769 có giá trị sử dụng trong hệ thống quản lý chất lượng ISO không?
Chứng chỉ kiểm định (certificate of inspection) của Mitutoyo xác nhận sản phẩm đáp ứng thông số kỹ thuật tại thời điểm xuất xưởng. Chứng chỉ này có thể sử dụng làm hồ sơ kiểm soát thiết bị đo trong hệ thống ISO 9001 và IATF 16949. Hiệu chuẩn định kỳ cần thực hiện theo quy trình nội bộ của nhà máy.
