Mitutoyo Panme Nhật Bản

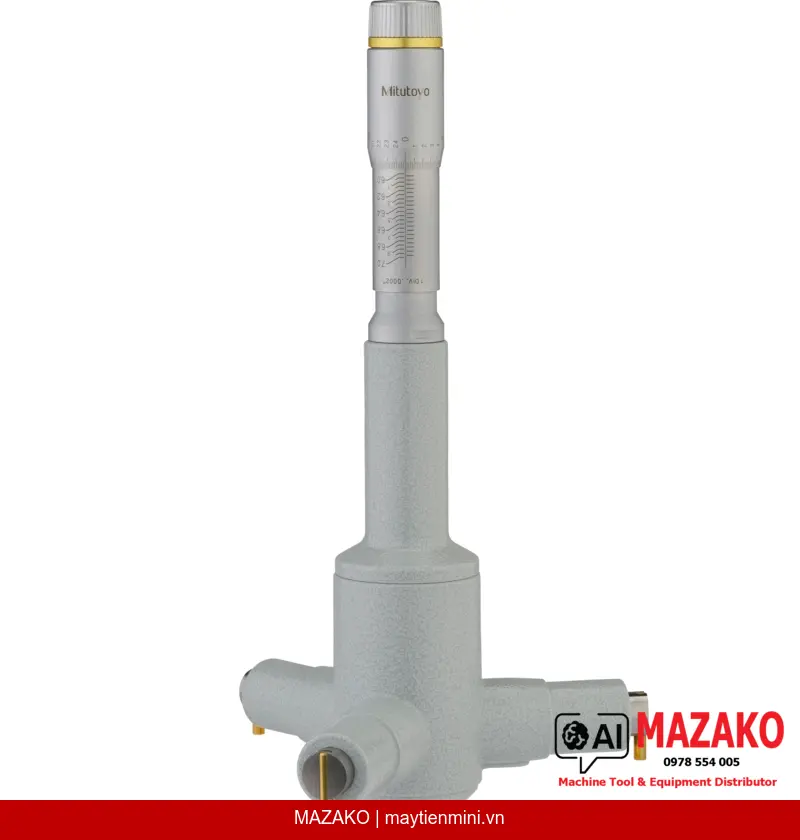

Panme Đo Trong 3 Điểm Tiếp Xúc Mitutoyo 368-276 (6–7 inch)
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-276, phạm vi đo 6–7 inch, đầu đo phủ titanium, tự căn chỉnh tâm tự động, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-276 là dòng panme đo lỗ chuyên nghiệp với phạm vi đo 6–7 inch, được thiết kế cho môi trường sản xuất công nghiệp đòi hỏi độ chính xác và độ ổn định cao. Cơ chế 3 điểm tiếp xúc cho phép tự căn chỉnh tâm tự động, đảm bảo kết quả đo lặp lại nhất quán ngay cả khi thao tác của người dùng thay đổi.
Đầu đo phủ Titanium
Các chốt đo được phủ titanium giúp tăng độ bền vượt trội và khả năng chống va đập, kéo dài tuổi thọ thiết bị trong điều kiện sản xuất khắc nghiệt.
Tự căn chỉnh tâm tự động
Cơ chế 3 điểm tiếp xúc phân bố đều 120° giúp đầu đo tự định tâm trong lỗ, loại bỏ sai số do lệch tâm và cho kết quả ổn định, đáng tin cậy.
Độ chia cao, sai số nhỏ
Độ chia 0,0001 inch (dưới 0,5 inch) và 0,0002 inch (trên 0,5 inch), sai số cho phép tối đa ±0,00025 inch, đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt.
Thân và núm xoay hoàn thiện cao cấp
Bề mặt thân thước và núm xoay được xử lý satin chrome, chống lóa và chống ăn mòn, thuận tiện cho việc đọc số liệu trong điều kiện ánh sáng khác nhau.
Ứng dụng trong kiểm tra chất lượng
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-276 phù hợp cho kiểm tra đường kính lỗ xi lanh, lỗ ổ trục, lỗ bạc lót và các chi tiết cơ khí chính xác yêu cầu phạm vi đo lớn từ 6 đến 7 inch. Thiết bị được sử dụng rộng rãi trong các bộ phận QC/QA tại nhà máy cơ khí, chế tạo máy, ô tô và hàng không.
Thông tin giao hàng và phụ kiện đi kèm
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác, giấy chứng nhận kiểm tra xuất xưởng. Lưu ý: không bao gồm vòng chuẩn (setting ring) và các đoạn nối (extensions).
Điểm nổi bật kỹ thuật
Trục đo với bước ren 0,635 mm, mặt đo bằng thép cứng phủ titanium, côn bằng hợp kim tungsten carbide — toàn bộ cấu trúc đảm bảo độ bền cơ học và độ ổn định nhiệt trong quá trình đo lường dài hạn.
- Phạm vi đo: 6–7 inch, phù hợp kiểm tra lỗ cỡ lớn
- Đầu đo phủ titanium — chống mài mòn, bền va đập
- Tự căn chỉnh tâm — giảm sai số người dùng
- Bước ren trục đo 0,635 mm — kiểm soát tiến dao chính xác
- Đi kèm giấy chứng nhận kiểm tra — đáp ứng yêu cầu truy xuất nguồn gốc
- Khối lượng 1210 g — cân bằng tốt khi thao tác với lỗ lớn
Báo giá Panme Đo Trong Mitutoyo 368-276
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 6–7 inch |
| Độ chia (Vạch chia) | ≤ 0,5 inch: 0,0001 inch; > 0,5 inch: 0,0002 inch |
| Sai số cho phép tối đa (MPE) | ±0,00025 inch |
| Bề mặt thân thước và núm xoay | Satin chrome; đường kính ø 17 mm (đến 0,5 inch), ø 23 mm (trên 0,5 inch) |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép cứng phủ titanium |
| Côn | Hợp kim tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, giấy chứng nhận kiểm tra (không bao gồm vòng chuẩn) |
| Khối lượng | 1210 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-276 có phạm vi đo bao nhiêu?
Mitutoyo 368-276 có phạm vi đo từ 6 đến 7 inch. Đây là dải đo phù hợp cho kiểm tra các lỗ cỡ lớn như xi lanh máy, lỗ ổ trục hoặc bạc lót trong ngành cơ khí và chế tạo máy.
Ưu điểm của cơ chế 3 điểm tiếp xúc so với panme đo trong 2 điểm thông thường là gì?
Cơ chế 3 điểm tiếp xúc phân bố đều 120° giúp đầu đo tự căn chỉnh tâm trong lỗ, giảm thiểu sai số do người dùng định vị không chính xác. Kết quả là độ lặp lại cao hơn và thao tác đo nhanh hơn so với panme đo trong 2 điểm.
Đầu đo phủ titanium trên Mitutoyo 368-276 có lợi ích gì trong môi trường sản xuất?
Lớp phủ titanium giúp tăng độ cứng bề mặt, chống mài mòn và chịu va đập tốt hơn thép thường. Điều này kéo dài tuổi thọ các chốt đo, đặc biệt trong môi trường sản xuất có tần suất đo cao hoặc tiếp xúc với phôi kim loại thô.
Mitutoyo 368-276 có đi kèm vòng chuẩn (setting ring) để hiệu chỉnh không?
Không. Theo thông số kỹ thuật của nhà sản xuất, Mitutoyo 368-276 được giao kèm hộp đựng, cờ lê, lục giác và giấy chứng nhận kiểm tra, nhưng không bao gồm vòng chuẩn và đoạn nối. Người dùng cần mua riêng vòng chuẩn phù hợp với phạm vi đo để hiệu chỉnh thiết bị.
Độ chính xác của Mitutoyo 368-276 có đáp ứng yêu cầu kiểm tra chất lượng công nghiệp không?
Có. Sai số cho phép tối đa (MPE) của thiết bị là ±0,00025 inch, với độ chia 0,0001 inch ở dải đo nhỏ hơn 0,5 inch. Mức độ chính xác này đáp ứng tiêu chuẩn kiểm tra trong các ngành cơ khí chính xác, ô tô và hàng không vũ trụ.
