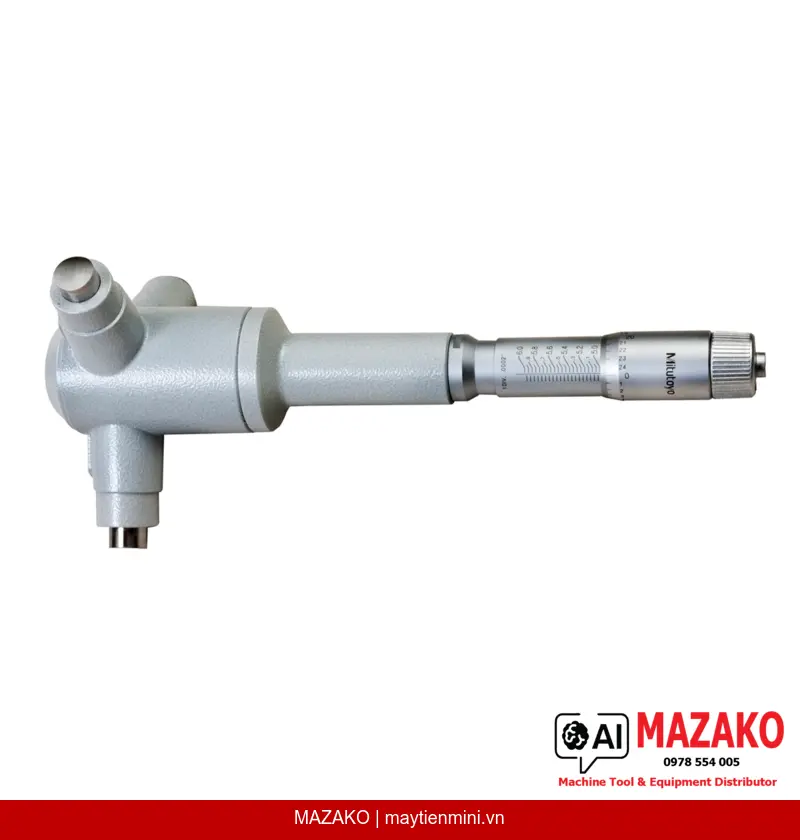

Panme Đo Trong 3 Điểm Mitutoyo 368-875 (5–6 inch, Cơ Khí)
Panme đo trong 3 điểm Mitutoyo 368-875, phạm vi đo 5–6 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-875 là dòng thiết bị đo lỗ cơ khí (Analog) chuyên dụng, phạm vi đo 5–6 inch, sử dụng nguyên lý tiếp xúc 3 điểm để đảm bảo độ chính xác và độ lặp lại vượt trội trong môi trường sản xuất công nghiệp.
Đo lỗ 3 điểm tiếp xúc
Nguyên lý 3 điểm tiếp xúc đồng trục giúp xác định đường kính lỗ chính xác ngay từ lần đo đầu tiên, giảm sai số do lệch tâm so với phương pháp 2 điểm truyền thống.
Chốt cóc đảm bảo độ lặp lại
Cơ cấu chốt cóc (ratchet stop) kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao giữa các lần đo và giữa nhiều người đo khác nhau.
Mặt đo thép cứng bền bỉ
Bề mặt tiếp xúc và côn đo đều được làm từ thép đã tôi cứng, chịu mài mòn tốt trong điều kiện sản xuất liên tục, kéo dài tuổi thọ thiết bị.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước được hoàn thiện bề mặt satin chrome, chống chói, dễ đọc số liệu và tăng độ bền chống ăn mòn trong môi trường xưởng sản xuất.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong 3 điểm 368-875 được thiết kế phục vụ kiểm tra kích thước lỗ có đường kính lớn (5–6 inch) trong các ngành cơ khí chế tạo, gia công chi tiết trụ, xylanh, hộp số và các cụm truyền động. Độ chính xác đạt ±0,00025 inch đáp ứng yêu cầu kiểm soát dung sai chặt chẽ tại trạm QC/QA.
Giao Hàng Kèm Phụ Kiện Đầy Đủ
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (certificate of inspection). Lưu ý: vòng chuẩn (setting ring) không kèm theo, cần đặt mua riêng nếu có yêu cầu hiệu chuẩn tại chỗ.
Thông Số Nổi Bật
Phạm vi đo 5–6 inch | Độ chia ≤0,5": 0,0001" / >0,5": 0,0002" | Sai số cho phép tối đa MPE: ±0,00025" | Bước ren trục đo 0,635 mm | Khối lượng 1.110 g
- Đo lỗ chính xác với nguyên lý 3 điểm tiếp xúc, phù hợp lỗ đường kính 5–6 inch
- Độ chia 0,0001" (≤0,5") và 0,0002" (>0,5") — đáp ứng dung sai gia công chặt chẽ
- Chốt cóc kiểm soát lực đo, nâng cao độ lặp lại giữa các lần đo
- Mặt tiếp xúc và côn đo bằng thép tôi cứng, bền bỉ trong môi trường sản xuất
- Kèm chứng chỉ kiểm tra xuất xưởng, đáp ứng yêu cầu hồ sơ chất lượng ISO
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường được công nhận toàn cầu
Mua Panme Đo Trong 3 Điểm Mitutoyo 368-875
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 5–6 " |
| Độ chia (≤ 0,5") | 0,0001" |
| Độ chia (> 0,5") | 0,0002" |
| Sai số cho phép tối đa (MPE) | ±0,00025" |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép tôi cứng |
| Vật liệu côn đo | Thép tôi cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 1.110 g |
Câu hỏi thường gặp
Mitutoyo 368-875 đo được phạm vi kích thước lỗ nào?
Thiết bị có phạm vi đo từ 5 đến 6 inch. Đây là dải đo phù hợp cho các lỗ có đường kính lớn như xylanh, hộp số và các cụm truyền động trong cơ khí chế tạo.
Tại sao nên chọn panme đo trong 3 điểm thay vì đồng hồ đo lỗ 2 điểm?
Nguyên lý 3 điểm tiếp xúc đồng trục tự định tâm, cho phép xác định đường kính lỗ thực mà không cần căn chỉnh thủ công như phương pháp 2 điểm. Điều này giảm sai số do lệch tâm và rút ngắn thời gian đo tại chuyền sản xuất.
Độ chính xác của Mitutoyo 368-875 có đáp ứng yêu cầu kiểm soát dung sai IT6–IT7 không?
Sai số cho phép tối đa MPE là ±0,00025 inch (tương đương khoảng ±0,006 mm), đủ điều kiện kiểm soát dung sai ở cấp IT7 và một số ứng dụng IT6 tùy kích thước danh nghĩa. Cần hiệu chuẩn định kỳ bằng vòng chuẩn để duy trì độ chính xác theo tiêu chuẩn ISO.
Sản phẩm có kèm vòng chuẩn (setting ring) để hiệu chuẩn không?
Mitutoyo 368-875 được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn (setting ring) không bao gồm trong bộ sản phẩm và cần đặt mua riêng. Liên hệ MAZAKO để được tư vấn lựa chọn vòng chuẩn phù hợp.
MAZAKO có cung cấp dịch vụ hiệu chuẩn Mitutoyo 368-875 không?
MAZAKO hỗ trợ tư vấn hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Liên hệ bộ phận kỹ thuật MAZAKO để được hướng dẫn quy trình và đơn vị hiệu chuẩn được công nhận tại Việt Nam.
