Mitutoyo Panme Nhật Bản

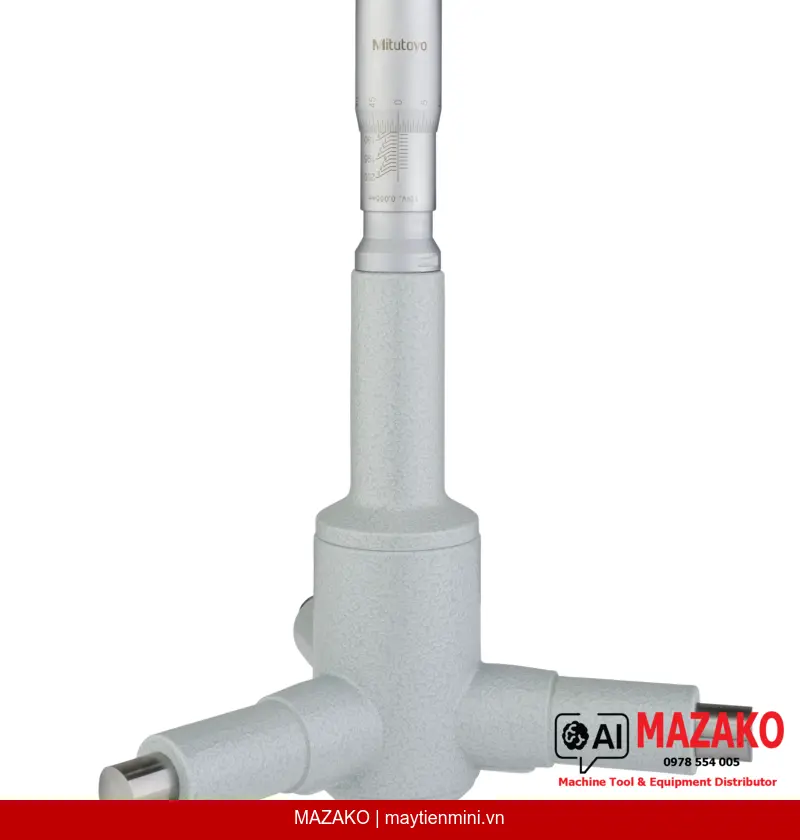

Panme Đo Trong 3 Điểm Mitutoyo 368-777 (175-200 mm)
Panme đo trong 3 điểm Mitutoyo 368-777, phạm vi đo 175–200 mm, độ chia 0,005 mm, mặt tiếp xúc thép cứng, cơ cấu ratchet đảm bảo độ lặp lại đo chính xác.
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-777 là dòng thiết bị đo lỗ cơ khí chuyên nghiệp, phạm vi đo 175–200 mm với độ chia 0,005 mm. Thiết kế 3 điểm tiếp xúc cho phép định tâm tự động và đảm bảo kết quả đo ổn định, phù hợp cho bộ phận QC/QA trong ngành cơ khí chế tạo.
Đo lỗ 3 điểm tiếp xúc
Hệ thống 3 điểm tiếp xúc tự định tâm, loại bỏ sai số lệch tâm, cho kết quả đo đường kính lỗ chính xác và nhất quán.
Mặt tiếp xúc thép cứng
Đầu đo và côn được làm từ thép cứng (hardened steel), chống mài mòn cao, kéo dài tuổi thọ sử dụng trong môi trường sản xuất liên tục.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định, đảm bảo độ lặp lại giữa các lần đo, giảm thiểu sai số do người vận hành.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước hoàn thiện satin chrome, chống chói, dễ đọc vạch chia, đồng thời tăng độ bền chống ăn mòn.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo trong 3 điểm 368-777 được sử dụng để kiểm tra đường kính lỗ xylanh, lỗ bạc, lỗ hộp số và các chi tiết gia công yêu cầu dung sai chặt chẽ. Phạm vi đo 175–200 mm đáp ứng các ứng dụng kiểm tra lỗ cỡ lớn phổ biến trong ngành chế tạo máy và ô tô.
Thông số kỹ thuật nổi bật
Phạm vi đo 175–200 mm với độ chia 0,005 mm và sai số cho phép tối đa MPE ±5 µm. Bước ren trục đo 0,5 mm. Trọng lượng 1300 g. Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra.
Đi kèm chứng chỉ kiểm tra Mitutoyo
Mỗi sản phẩm 368-777 được cung cấp kèm chứng chỉ kiểm tra (certificate of inspection) từ nhà máy Mitutoyo, đảm bảo truy xuất nguồn gốc và đáp ứng yêu cầu hệ thống quản lý chất lượng ISO.
- Phạm vi đo: 175–200 mm, độ chia 0,005 mm
- Sai số cho phép tối đa MPE: ±5 µm
- Phương pháp đo 3 điểm, tự định tâm
- Mặt tiếp xúc và côn bằng thép cứng
- Cơ cấu ratchet stop kiểm soát lực đo
- Hoàn thiện satin chrome trên núm xoay và thân thước
- Giao hàng kèm hộp, cờ lê, lục giác và chứng chỉ kiểm tra
Tư vấn và báo giá Panme Đo Trong Mitutoyo 368-777
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 175–200 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Đường kính thân (≤12 mm) | Ø 17 mm |
| Đường kính thân (>12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Vật liệu mặt tiếp xúc | Thép cứng (hardened steel) |
| Vật liệu côn | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 1300 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-777 có phạm vi đo bao nhiêu?
Sản phẩm 368-777 có phạm vi đo từ 175 đến 200 mm với độ chia 0,005 mm. Đây là dải đo phù hợp cho kiểm tra các lỗ cỡ lớn trong ngành chế tạo máy và ô tô.
Sai số cho phép tối đa (MPE) của 368-777 là bao nhiêu?
Sai số cho phép tối đa MPE của Mitutoyo 368-777 là ±5 µm. Thông số này được xác nhận qua chứng chỉ kiểm tra đi kèm sản phẩm từ nhà máy Mitutoyo.
Ưu điểm của phương pháp đo 3 điểm tiếp xúc so với đo 2 điểm là gì?
Đo 3 điểm tiếp xúc tự định tâm trong lỗ, loại bỏ sai số do lệch tâm khi đặt thiết bị. Phương pháp này cho kết quả ổn định và độ lặp lại cao hơn so với panme đo trong 2 điểm truyền thống, đặc biệt trên lỗ có đường kính lớn.
Sản phẩm 368-777 có đi kèm vòng chuẩn (setting ring) không?
Mitutoyo 368-777 được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra, nhưng không bao gồm vòng chuẩn (setting ring). Khách hàng cần mua vòng chuẩn riêng phù hợp với phạm vi đo nếu cần hiệu chuẩn tại xưởng.
MAZAKO có hỗ trợ hiệu chuẩn và bảo hành thiết bị Mitutoyo 368-777 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, hỗ trợ tư vấn kỹ thuật, báo giá và kết nối dịch vụ hiệu chuẩn. Liên hệ đội ngũ kỹ thuật MAZAKO để được hỗ trợ cụ thể cho dòng sản phẩm 368-777.
