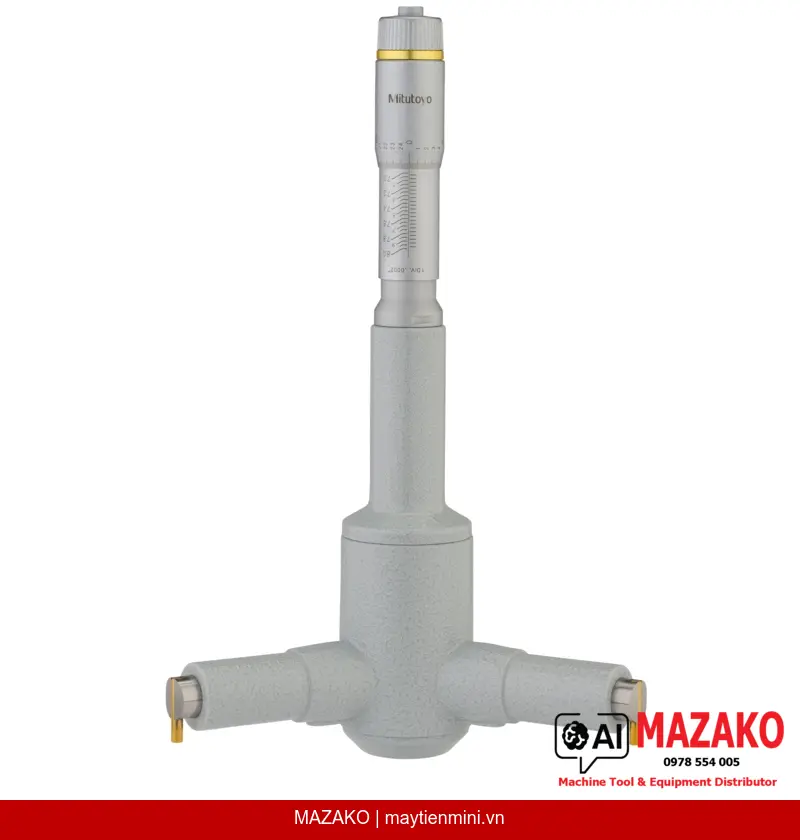

Panme đo trong 3 điểm Mitutoyo 368-277 (7–8 inch)
Panme đo trong 3 điểm Mitutoyo 368-277, phạm vi đo 7–8 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-277 là dòng panme đo lỗ kiểu 3 điểm tiếp xúc, phạm vi đo 7–8 inch, được thiết kế cho môi trường đo lường công nghiệp yêu cầu độ chính xác và độ bền cao. Cơ chế tự căn chỉnh tâm tự động giúp loại bỏ sai số định vị, mang lại kết quả đo ổn định và lặp lại tốt ngay cả trong điều kiện sản xuất liên tục.
Chân đo phủ Titanium
Ba chân đo được phủ titanium cứng hóa giúp tăng khả năng chống mài mòn và chịu va đập, kéo dài tuổi thọ thiết bị trong môi trường sản xuất khắc nghiệt.
Tự căn chỉnh tâm tự động
Cơ chế 3 điểm tiếp xúc tự động định tâm trong lỗ đo, loại bỏ sai số do định vị sai lệch, đảm bảo kết quả đo chính xác và nhất quán qua từng lần đo.
Độ chia nhỏ, sai số thấp
Độ chia 0,0001 inch (cho phạm vi ≤0,5 inch) và 0,0002 inch (cho phạm vi >0,5 inch), sai số cho phép tối đa ±0,00025 inch đáp ứng tiêu chuẩn đo lường chính xác cao.
Thiết kế vạch chia rõ nét
Núm xoay và thân thước hoàn thiện bề mặt satin chrome chống chói, giúp đọc giá trị dễ dàng trong điều kiện ánh sáng công xưởng thực tế.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo trong 3 điểm Mitutoyo 368-277 phù hợp cho các bộ phận QC/QA và kỹ thuật cần đo đường kính lỗ chính xác cao trong khoảng 7–8 inch. Thiết bị được sử dụng phổ biến trong kiểm tra lỗ xilanh, lỗ ổ đỡ, lỗ bạc và các chi tiết cơ khí chính xác có yêu cầu dung sai chặt. Phương pháp đo 3 điểm vượt trội so với kiểu 2 điểm truyền thống về tính ổn định và khả năng lặp lại trong môi trường sản xuất hàng loạt.
Độ bền và tiêu chuẩn Mitutoyo
Được sản xuất theo tiêu chuẩn chất lượng Mitutoyo Nhật Bản, thiết bị đi kèm chứng chỉ kiểm tra xuất xưởng, cờ lê và lục giác, sẵn sàng sử dụng ngay sau khi nhận hàng. Không đi kèm vòng chuẩn (setting ring) — khách hàng cần tự chuẩn bị thiết bị chuẩn đầu vào phù hợp.
Lưu ý kỹ thuật quan trọng
Thiết bị không đi kèm vòng chuẩn (setting ring) và thanh nối mở rộng. Cần sử dụng vòng chuẩn phù hợp với phạm vi đo để hiệu chuẩn trước khi đưa vào sử dụng. Đầu nón (taper) làm từ hợp kim vonfram carbide đảm bảo độ cứng và độ bền tiếp xúc lâu dài.
- Phạm vi đo 7–8 inch, độ chia 0,0001"/0,0002"
- Sai số cho phép tối đa MPE: ±0,00025 inch
- Chân đo phủ titanium, thép cứng hóa chống mài mòn
- Cơ chế 3 điểm tự căn tâm — ổn định, lặp lại cao
- Đầu nón vonfram carbide độ bền cao
- Bề mặt núm xoay và thân thước satin chrome
- Đi kèm: hộp, cờ lê, lục giác, chứng chỉ kiểm tra
- Khối lượng: 1320 g
Nhận báo giá Panme đo trong Mitutoyo 368-277
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 7–8 inch |
| Độ chia (≤0,5 inch) | 0,0001 inch |
| Độ chia (>0,5 inch) | 0,0002 inch |
| Sai số cho phép tối đa (MPE) | ±0,00025 inch |
| Bề mặt vạch chia | Núm xoay và thân thước satin chrome; đường kính ø17 mm (≤0,5 inch), ø23 mm (>0,5 inch) |
| Bước vít đầu đo | 0,635 mm |
| Bề mặt đo | Thép cứng hóa phủ titanium |
| Đầu nón | Vonfram carbide (tungsten carbide) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 1320 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-277 có phạm vi đo và độ chính xác như thế nào?
Thiết bị có phạm vi đo 7–8 inch với độ chia 0,0001 inch (cho phần ≤0,5 inch) và 0,0002 inch (cho phần >0,5 inch). Sai số cho phép tối đa MPE là ±0,00025 inch, phù hợp cho các ứng dụng đo lỗ yêu cầu dung sai chặt trong sản xuất cơ khí chính xác.
Ưu điểm của phương pháp đo 3 điểm so với panme đo trong truyền thống 2 điểm là gì?
Cơ chế 3 điểm tiếp xúc tự động căn chỉnh tâm trong lỗ đo, loại bỏ sai số định vị do người dùng. So với kiểu 2 điểm, thiết bị cho kết quả ổn định và độ lặp lại cao hơn, đặc biệt khi đo lỗ trong điều kiện sản xuất hàng loạt liên tục.
Thiết bị 368-277 có đi kèm vòng chuẩn (setting ring) để hiệu chuẩn không?
Không. Mitutoyo 368-277 được cung cấp không kèm vòng chuẩn và thanh nối mở rộng. Khách hàng cần chuẩn bị vòng chuẩn có kích thước phù hợp với phạm vi đo để thực hiện hiệu chuẩn trước khi đưa thiết bị vào sử dụng.
Chân đo phủ titanium của 368-277 có ưu điểm gì trong môi trường sản xuất?
Lớp phủ titanium trên các chân đo giúp tăng độ cứng bề mặt, chống mài mòn và chịu va đập tốt hơn so với thép thông thường. Điều này kéo dài tuổi thọ chân đo đáng kể, giảm chi phí bảo trì và duy trì độ chính xác đo lường trong thời gian dài.
Panme đo trong Mitutoyo 368-277 phù hợp để đo các chi tiết nào trong sản xuất cơ khí?
Thiết bị phù hợp để đo đường kính lỗ xilanh, lỗ ổ đỡ, lỗ bạc lót và các chi tiết cơ khí chính xác có kích thước trong khoảng 7–8 inch. Ứng dụng điển hình gồm kiểm tra chi tiết trong ngành chế tạo máy, ô tô, hàng không và các nhà máy sản xuất linh kiện chính xác.
