Mitutoyo Panme Nhật Bản

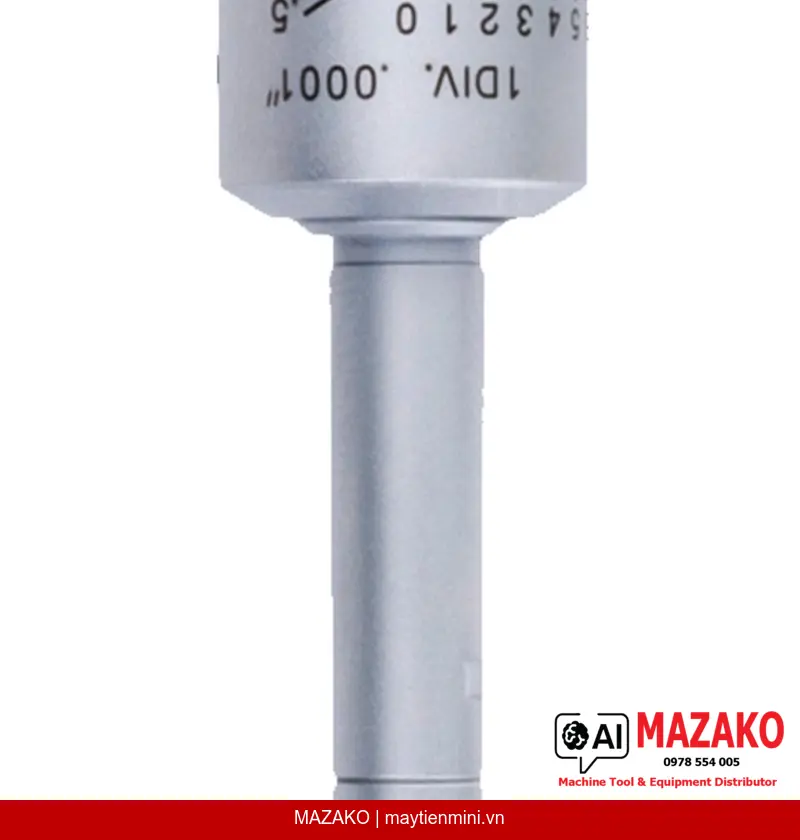

Panme Đo Trong 3 Điểm Mitutoyo 368-263 (0,425–0,5\
Panme đo trong 3 điểm Mitutoyo 368-263, phạm vi đo 0,425–0,5\
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-263 là thiết bị đo chính xác cao được thiết kế để cài đặt đồng hồ đo lỗ 2 điểm series 511, với phạm vi đo 0,425–0,5" và độ chia 0,0001". Kết cấu 3 điểm tiếp xúc cho phép định tâm tự động, đảm bảo kết quả đo ổn định và lặp lại cao trong môi trường sản xuất công nghiệp.
Đầu đo phủ Titanium Carbide
Bề mặt tiếp xúc được phủ titanium carbide trên nền tungsten carbide, tăng độ bền mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Cơ cấu đo 3 điểm
Phương pháp đo 3 điểm cho phép tự định tâm tuyệt đối trong lỗ, loại bỏ sai số định vị, đảm bảo độ lặp lại cao so với panme đo trong thông thường 2 điểm.
Độ chính xác ±0,0001"
Sai số cho phép lớn nhất MPE ±0,0001", đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong gia công cơ khí chính xác và lắp ráp linh kiện.
Hoàn thiện bề mặt Satin Chrome
Núm xoay và thân thước được xử lý satin chrome, chống chói, dễ đọc vạch chia ngay cả trong điều kiện ánh sáng thay đổi tại xưởng sản xuất.
Ứng dụng trong kiểm soát chất lượng
Panme đo trong 3 điểm 368-263 được sử dụng chủ yếu để cài đặt chuẩn cho đồng hồ đo lỗ 2 điểm series 511 có phạm vi từ 18 mm đến 400 mm khi dùng kết hợp với căn mẫu (gauge blocks). Thiết bị phù hợp cho bộ phận QC/QA trong các nhà máy cơ khí, ô tô, hàng không và thiết bị y tế yêu cầu độ chính xác cấp inch.
Thông tin giao hàng
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra xuất xưởng. Không bao gồm vòng chuẩn (setting ring). Khối lượng 60 g, dễ dàng cầm tay và thao tác trong không gian hẹp.
Tiêu chuẩn Mitutoyo — Độ tin cậy được kiểm chứng
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Panme đo trong series 368 được sản xuất theo tiêu chuẩn JIS và hiệu chuẩn theo tiêu chuẩn quốc tế, đảm bảo truy xuất nguồn gốc đo lường đầy đủ.
- Phạm vi đo 0,425–0,5", độ chia 0,0001" (≤0,5") và 0,0002" (>0,5")
- Phương pháp đo 3 điểm, tự định tâm, loại bỏ sai số định vị
- Bề mặt đo tungsten carbide phủ titanium — chống mài mòn vượt trội
- Bước ren trục đo 0,635 mm, chuyển động mịn và kiểm soát tốt
- Hoàn thiện satin chrome, chống chói, dễ đọc số trong môi trường công xưởng
- Kèm chứng chỉ kiểm tra xuất xưởng — đáp ứng yêu cầu hệ thống ISO/IATF
Yêu cầu báo giá Panme Đo Trong Mitutoyo 368-263
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 0,425–0,5" |
| Độ chia (≤0,5") | 0,0001" |
| Độ chia (>0,5") | 0,0002" |
| Sai số cho phép lớn nhất (MPE) | ±0,0001" |
| Hoàn thiện thước | Núm xoay và thân thước satin chrome; ≤0,5": ø 17 mm; >0,5": ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu bề mặt đo | Tungsten carbide phủ titanium |
| Vật liệu côn đo | Tungsten carbide |
| Phương pháp đo | 3 điểm |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 60 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-263 dùng để làm gì?
Thiết bị được thiết kế chuyên dụng để cài đặt chuẩn cho đồng hồ đo lỗ 2 điểm series 511 của Mitutoyo. Khi kết hợp với căn mẫu, cho phép cài đặt chính xác các đồng hồ đo lỗ có phạm vi từ 18 mm đến 400 mm. Ngoài ra có thể sử dụng đo trực tiếp đường kính lỗ trong phạm vi 0,425–0,5".
Ưu điểm của phương pháp đo 3 điểm so với đo 2 điểm thông thường là gì?
Phương pháp 3 điểm cho phép đầu đo tự định tâm hoàn toàn trong lỗ, loại bỏ sai số do định vị không đúng tâm. Kết quả đo ổn định hơn, độ lặp lại cao hơn so với panme đo trong 2 điểm, đặc biệt quan trọng khi kiểm soát dung sai hẹp trong sản xuất chính xác.
Thiết bị 368-263 có kèm vòng chuẩn (setting ring) không?
Không. Bộ sản phẩm giao hàng bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn (setting ring) không được bao gồm và cần đặt mua riêng nếu có nhu cầu. Liên hệ MAZAKO để được tư vấn phụ kiện phù hợp.
Vật liệu bề mặt đo tungsten carbide phủ titanium có ưu điểm gì?
Tungsten carbide có độ cứng rất cao, chống mài mòn tốt trong điều kiện sử dụng liên tục. Lớp phủ titanium bổ sung thêm khả năng chống ăn mòn và giảm ma sát, kéo dài tuổi thọ bề mặt đo. Sự kết hợp này đảm bảo độ chính xác được duy trì ổn định qua nhiều chu kỳ đo lường.
Làm thế nào để đảm bảo kết quả đo chính xác khi sử dụng panme đo trong 3 điểm?
Cần thực hiện hiệu chuẩn thiết bị theo định kỳ bằng vòng chuẩn hoặc căn mẫu đã được chứng nhận. Trước khi đo cần làm sạch bề mặt đo và bề mặt chi tiết, đảm bảo nhiệt độ môi trường ổn định (tốt nhất 20°C). Chứng chỉ kiểm tra xuất xưởng kèm theo hỗ trợ truy xuất nguồn gốc đo lường theo yêu cầu ISO/IATF.
