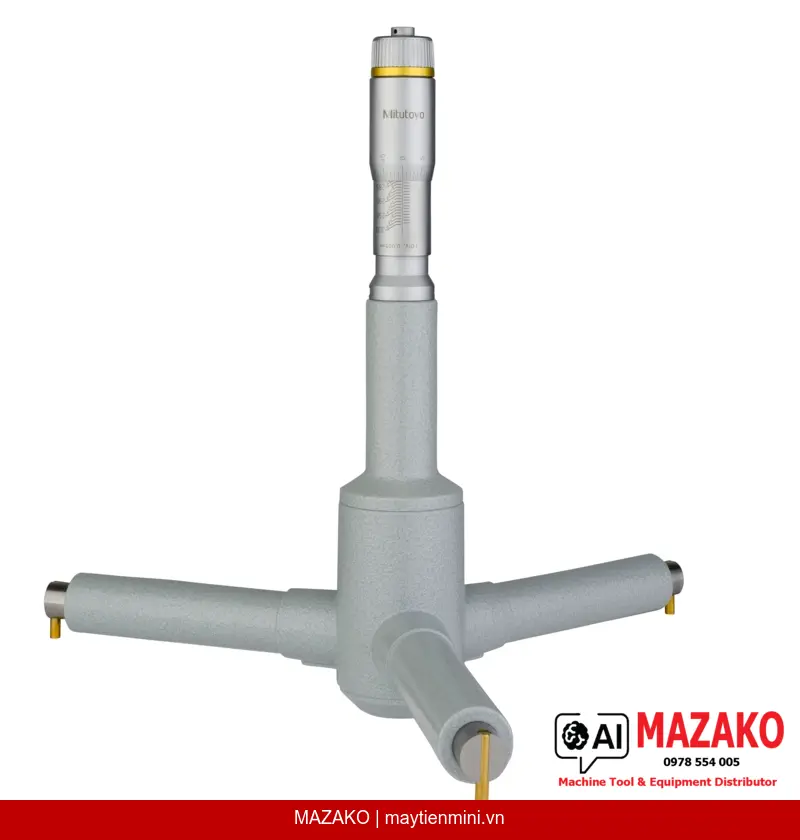

Panme Đo Trong 3 Điểm Mitutoyo 368-181 (275–300 mm)
Panme đo trong 3 điểm Mitutoyo 368-181, phạm vi đo 275–300 mm, độ chia 0,005 mm, chân đo phủ titanium, tự định tâm cho kết quả đo ổn định và chính xác.
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-181 là thiết bị đo lỗ chuyên dụng với phạm vi đo 275–300 mm, ứng dụng trong kiểm tra kích thước lỗ chính xác cao tại các nhà máy cơ khí, ô tô và chế tạo máy. Cấu trúc 3 điểm tiếp xúc cho phép tự định tâm, loại bỏ sai số do lệch tâm và nâng cao độ lặp lại của phép đo.
Chân đo phủ Titanium
Bề mặt đo được phủ titanium kết hợp thép tôi cứng, tăng khả năng chịu mài mòn và chống va đập trong môi trường sản xuất liên tục.
Tự định tâm 3 điểm
Cơ chế 3 điểm tiếp xúc phân bổ đều trong lỗ đo, tự động căn chỉnh trục đo — loại bỏ sai số định vị và rút ngắn thời gian đo.
Độ chính xác cao
Sai số cho phép tối đa (MPE) ±6 µm, độ chia 0,005 mm, đáp ứng yêu cầu kiểm soát chất lượng khắt khe trong sản xuất chính xác.
Hoàn thiện bề mặt cao cấp
Núm xoay và thân thước hoàn thiện bằng chrome bóng mờ (satin chrome), giảm phản chiếu và tạo cảm giác cầm nắm chắc chắn khi thao tác.
Ứng dụng trong kiểm tra kích thước lỗ lớn
Panme đo trong 3 điểm 368-181 phù hợp đặc biệt với các ứng dụng đo lỗ có đường kính lớn (275–300 mm) như: lỗ xi lanh, lỗ trục, buồng bơm và các chi tiết gia công CNC yêu cầu dung sai chặt. Phương pháp đo 3 điểm cho phép đọc ngay giá trị đường kính thực tế mà không cần thao tác căn chỉnh phức tạp.
Thông tin bàn giao thiết bị
Thiết bị được bàn giao bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định. Lưu ý: không bao gồm vòng chỉnh chuẩn (setting ring) và thanh nối dài (extension). Phù hợp tích hợp ngay vào quy trình QC hiện có mà không yêu cầu phụ kiện bổ sung.
Tiêu chuẩn Mitutoyo — Tin cậy cho QC công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được tin dùng tại hàng nghìn nhà máy trên toàn cầu. Panme đo trong series 368 đảm bảo hiệu suất ổn định dài hạn với thiết kế kỹ thuật nghiêm ngặt theo tiêu chuẩn quốc tế.
- Phạm vi đo 275–300 mm, độ chia 0,005 mm
- Sai số tối đa cho phép MPE: ±6 µm
- Chân đo phủ titanium — chống mài mòn, bền cao
- Cơ chế 3 điểm tự định tâm — đo nhanh, lặp lại tốt
- Đầu đo côn bằng hợp kim cứng (tungsten carbide)
- Đi kèm chứng chỉ kiểm định xuất xưởng
Nhận báo giá Panme đo trong 3 điểm Mitutoyo 368-181
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 275–300 mm |
| Độ chia (Graduations) | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Hoàn thiện thang đo | Núm xoay và thân thước chrome bóng mờ (satin chrome) |
| Đường kính thân thước | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước tiến trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu bề mặt đo | Thép tôi phủ titanium; phần côn: hợp kim cứng tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không bao gồm vòng chỉnh chuẩn) |
| Khối lượng | 1870 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-181 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 275 đến 300 mm, phù hợp đo các lỗ có đường kính lớn trong gia công cơ khí chính xác. Độ chia 0,005 mm và sai số cho phép tối đa ±6 µm đảm bảo độ tin cậy cho kiểm soát chất lượng nghiêm ngặt.
Ưu điểm của cơ chế đo 3 điểm so với đo 2 điểm truyền thống là gì?
Cơ chế 3 điểm tiếp xúc phân bổ đều trong lỗ đo giúp thiết bị tự định tâm, không cần thao tác căn chỉnh thủ công. Điều này giảm thiểu sai số do lệch tâm, tăng độ lặp lại và rút ngắn đáng kể thời gian đo trong sản xuất hàng loạt.
Chân đo phủ titanium có tác dụng gì trong thực tế sử dụng?
Lớp phủ titanium trên chân đo (đầu đo) làm tăng độ cứng bề mặt, giảm mài mòn khi tiếp xúc liên tục với chi tiết kim loại và cải thiện khả năng chống va đập. Đây là yếu tố quan trọng giúp duy trì độ chính xác lâu dài trong môi trường sản xuất công nghiệp.
Mitutoyo 368-181 có đi kèm vòng chỉnh chuẩn (setting ring) không?
Không. Thiết bị được bàn giao bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định, nhưng không bao gồm vòng chỉnh chuẩn và thanh nối dài. Nếu cần hiệu chỉnh định kỳ, khách hàng cần trang bị vòng chuẩn phù hợp riêng hoặc liên hệ MAZAKO để được tư vấn.
Thiết bị này phù hợp với những ứng dụng kiểm tra nào trong nhà máy?
Panme đo trong 3 điểm 368-181 phù hợp kiểm tra lỗ xi lanh, lỗ trục, buồng bơm, và các chi tiết gia công CNC có đường kính 275–300 mm. Ứng dụng rộng trong ngành ô tô, chế tạo máy, khuôn mẫu và các xưởng gia công cơ khí chính xác yêu cầu kiểm soát dung sai chặt.
