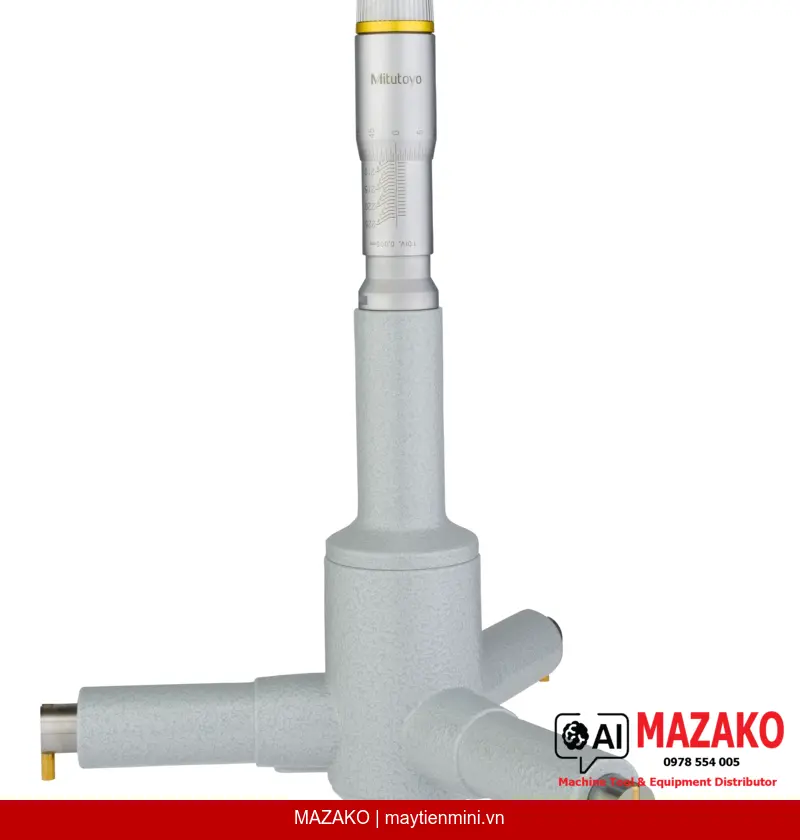

Panme đo trong 3 điểm Mitutoyo 368-178 (200–225 mm)
Panme đo trong 3 điểm Mitutoyo 368-178 phạm vi đo 200–225 mm, độ chia 0,005 mm. Chốt đo phủ Titanium, tự căn tâm tự động, sai số cho phép ±6 µm. Phù hợp đo lỗ lớn chính xác cao trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-178 là thiết bị đo lỗ cơ khí chuyên dụng với phạm vi đo 200–225 mm, cho phép xác định đường kính lỗ lớn với độ chính xác cao nhờ cơ chế tự căn tâm 3 điểm tiếp xúc. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong các nhà máy cơ khí, chế tạo máy yêu cầu kiểm soát kích thước lỗ chặt chẽ.
Chốt đo phủ Titanium
Bề mặt đo được phủ Titanium giúp tăng độ bền, khả năng chịu mài mòn và chống va đập vượt trội so với thép thông thường, kéo dài tuổi thọ sử dụng.
Tự căn tâm 3 điểm
Cơ chế 3 điểm tiếp xúc tự động căn tâm khi đo, loại bỏ sai số do lệch tâm, đảm bảo kết quả đo ổn định và lặp lại cao.
Độ phân giải 0,005 mm
Núm xoay và thân thước hoàn thiện satin chrome, bước ren trục đo 0,5 mm, cho phép đọc trực tiếp với độ chia 0,005 mm đáp ứng yêu cầu dung sai nghiêm ngặt.
Phạm vi đo rộng
Đo được đường kính lỗ từ 200 đến 225 mm — phù hợp kiểm tra các lỗ kích thước lớn trong gia công cơ khí chính xác và lắp ráp thiết bị.
Đặc điểm kỹ thuật nổi bật
Panme đo trong 368-178 thuộc dòng Holtest của Mitutoyo, sử dụng phương pháp đo 3 điểm tiếp xúc. Bề mặt đo được làm từ thép đã tôi cứng phủ Titanium, phần côn sử dụng hợp kim Tungsten Carbide, đảm bảo độ cứng và độ bền bề mặt đo lâu dài. Sai số cho phép tối đa (MPE) ±6 µm phù hợp với yêu cầu kiểm tra dung sai cấp IT6–IT7.
Ứng dụng thực tế trong sản xuất
Thiết bị được sử dụng phổ biến trong kiểm tra đường kính lỗ xylanh, lỗ hộp số, lỗ ổ đỡ và các chi tiết dạng ống kích thước lớn. Cơ chế tự căn tâm đặc biệt hữu ích khi đo các lỗ sâu hoặc khó định vị bằng dụng cụ đo 2 điểm thông thường.
Xuất xứ và đi kèm
Sản phẩm chính hãng Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản. Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định. Không kèm vòng chuẩn (setting ring) — cần mua riêng nếu cần chuẩn hóa.
- Phương pháp đo 3 điểm — tự căn tâm, độ lặp lại cao
- Chốt đo phủ Titanium — chịu mài mòn, chống va đập
- Phần côn Tungsten Carbide — bền bỉ trong môi trường công nghiệp
- Độ chia 0,005 mm — đọc trực tiếp trên thân thước cơ khí
- Đi kèm chứng chỉ kiểm định — truy xuất nguồn gốc đo lường
- Phù hợp tiêu chuẩn kiểm tra QC/QA cho lỗ đường kính lớn
Tư vấn và báo giá Panme đo trong Mitutoyo 368-178
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 200–225 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Hoàn thiện thang đo | Núm xoay và thân thước satin chrome |
| Đường kính thân thước | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Vật liệu bề mặt đo | Thép tôi cứng phủ Titanium; phần côn: Tungsten Carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1430 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-178 có phạm vi đo bao nhiêu?
Mitutoyo 368-178 có phạm vi đo từ 200 đến 225 mm, phù hợp kiểm tra các lỗ kích thước lớn trong gia công cơ khí và lắp ráp thiết bị công nghiệp. Độ chia là 0,005 mm với sai số cho phép tối đa ±6 µm.
Ưu điểm của phương pháp đo 3 điểm so với đo 2 điểm là gì?
Phương pháp 3 điểm tiếp xúc cho phép tự căn tâm tự động trong lòng lỗ, loại bỏ sai số do lệch tâm hoặc định vị không đúng. Kết quả đo ổn định hơn, độ lặp lại cao hơn, đặc biệt khi đo lỗ sâu hoặc lỗ không thể quan sát trực tiếp.
Chốt đo phủ Titanium trên 368-178 có lợi ích gì trong môi trường sản xuất?
Lớp phủ Titanium giúp bề mặt đo tăng độ cứng bề mặt, chống mài mòn và chịu va đập tốt hơn so với thép thông thường. Điều này kéo dài tuổi thọ của chốt đo và duy trì độ chính xác lâu dài trong môi trường nhà máy khắc nghiệt.
Sản phẩm 368-178 có đi kèm vòng chuẩn (setting ring) không?
Không. Mitutoyo 368-178 được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định, nhưng không bao gồm vòng chuẩn. Nếu quy trình QC yêu cầu chuẩn hóa định kỳ, cần mua thêm setting ring phù hợp với phạm vi đo tương ứng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme đo trong Mitutoyo không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo đáp ứng yêu cầu ISO và tiêu chuẩn kiểm định nội bộ của nhà máy. Liên hệ trực tiếp để được hỗ trợ về chu kỳ hiệu chuẩn và tài liệu truy xuất nguồn gốc đo lường.
