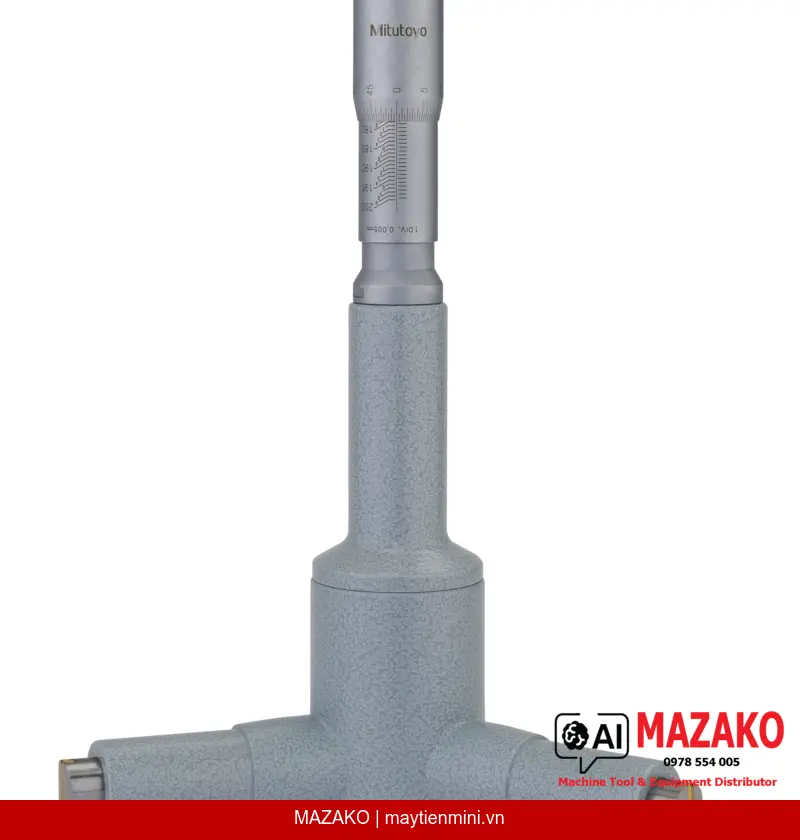

Panme Đo Trong 3 Điểm Mitutoyo 368-177 (175–200 mm)
Panme đo trong 3 điểm Mitutoyo 368-177, phạm vi đo 175–200 mm, độ chia 0,005 mm, đầu đo phủ titan, tự động căn tâm, sai số cho phép ±5 µm.
Mô tả sản phẩm
Panme đo trong 3 điểm Mitutoyo 368-177 là dòng panme đo lỗ chuyên nghiệp với cơ chế 3 điểm tiếp xúc, cho phép tự động căn tâm khi đo, đảm bảo kết quả ổn định và lặp lại cao trong môi trường sản xuất công nghiệp. Phạm vi đo 175–200 mm, độ chia 0,005 mm đáp ứng yêu cầu kiểm tra lỗ chính xác cao.
Đầu đo phủ Titan
Các chốt đo được phủ titan (titanium-coated), tăng độ bền và khả năng chống va đập vượt trội so với thép thông thường, kéo dài tuổi thọ thiết bị.
Tự động căn tâm 3 điểm
Cơ chế 3 điểm tiếp xúc giúp tự động căn tâm trong lòng lỗ, loại bỏ sai số do lệch tâm và cho phép đo lặp lại với độ tin cậy cao.
Sai số cho phép nhỏ
Sai số cho phép tối đa E MPE ±5 µm, đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt trong các ngành cơ khí chính xác và gia công kim loại.
Hoàn thiện bề mặt satin chrome
Thang đo trên núm xoay và thân thước được hoàn thiện bề mặt satin chrome, dễ đọc giá trị, hạn chế phản chiếu ánh sáng trong điều kiện nhà xưởng.
Ứng dụng trong kiểm tra lỗ đường kính lớn
Panme đo trong 3 điểm Mitutoyo 368-177 phù hợp cho kiểm tra đường kính lỗ xi lanh, lỗ bạc, lỗ vòng bi và các chi tiết ống trong phạm vi 175–200 mm. Cơ chế 3 điểm cho độ ổn định vượt trội so với panme đo trong 2 điểm hoặc đồng hồ đo lỗ thông thường khi đo các lỗ đường kính lớn.
Bề mặt đo và vật liệu
Bề mặt đo là thép cứng phủ titan, phần côn làm bằng tungsten carbide, đảm bảo độ cứng và khả năng chịu mài mòn trong quá trình sử dụng liên tục. Bước ren trục đo 0,5 mm đảm bảo điều chỉnh mịn, chính xác.
Thiết bị đo lỗ tiêu chuẩn cho QC/QA nhà máy
Mitutoyo 368-177 được cung cấp kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định — sẵn sàng đưa vào sử dụng ngay mà không cần vòng chuẩn hay đầu nối riêng.
- Phạm vi đo 175–200 mm, độ chia 0,005 mm
- Sai số cho phép E MPE: ±5 µm
- Đầu đo phủ titan, phần côn tungsten carbide
- Tự động căn tâm qua cơ chế 3 điểm tiếp xúc
- Bề mặt thang đo hoàn thiện satin chrome
- Bộ đo cơ khí (Analog), không cần pin hay nguồn điện
- Kèm chứng chỉ kiểm định xuất xưởng Mitutoyo
Báo giá Panme Đo Trong Mitutoyo 368-177
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-177 |
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 175–200 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép E MPE | ±5 µm |
| Bề mặt thang đo | Núm xoay và thân thước hoàn thiện satin chrome; đường kính thân: Ø 17 mm (đến 12 mm), Ø 23 mm (trên 12 mm) |
| Bước ren trục đo | 0,5 mm |
| Vật liệu bề mặt đo | Thép cứng phủ titan; phần côn: tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1320 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-177 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 175 đến 200 mm, phù hợp kiểm tra các lỗ đường kính lớn trong cơ khí chính xác. Độ chia 0,005 mm đảm bảo đọc giá trị chi tiết và tin cậy.
Ưu điểm của cơ chế đo 3 điểm so với đồng hồ đo lỗ thông thường là gì?
Cơ chế 3 điểm tiếp xúc giúp dụng cụ tự động căn tâm trong lòng lỗ, loại bỏ sai số do lệch trục. So với đồng hồ đo lỗ 2 điểm, kết quả đo ổn định hơn và không phụ thuộc vào kỹ năng của người đo.
Đầu đo phủ titan của Mitutoyo 368-177 có lợi ích gì trong môi trường sản xuất?
Lớp phủ titan tăng độ cứng bề mặt tiếp xúc, giúp chốt đo chịu va đập và mài mòn tốt hơn trong quá trình sử dụng liên tục. Điều này kéo dài tuổi thọ dụng cụ và duy trì độ chính xác theo thời gian.
Mitutoyo 368-177 được giao kèm những phụ kiện nào?
Bộ sản phẩm gồm hộp đựng chuyên dụng, cờ lê, lục giác và chứng chỉ kiểm định xuất xưởng. Lưu ý thiết bị không kèm vòng chuẩn (setting ring) hay đầu nối mở rộng, cần mua riêng nếu có nhu cầu.
Sai số cho phép E MPE ±5 µm có đáp ứng yêu cầu kiểm tra QC không?
Với sai số cho phép ±5 µm theo tiêu chuẩn Mitutoyo, thiết bị đáp ứng tốt yêu cầu kiểm tra QC/QA trong các ngành gia công cơ khí, sản xuất động cơ và thiết bị thủy lực. Đây là mức E MPE phù hợp với dung sai gia công IT7–IT8 trở lên.
