Panme Đo Trong 3 Điểm Kỹ Thuật Số Mitutoyo 468-170 (50-63mm)
Panme đo trong 3 điểm kỹ thuật số Mitutoyo 468-170, phạm vi đo 50–63mm, độ phân giải 0,001mm, bảo vệ IP65, chân đo phủ titan, màn hình LCD 7,5mm.
Mô tả sản phẩm
Panme đo trong 3 điểm kỹ thuật số Mitutoyo 468-170 là thiết bị đo lỗ chuyên dụng với cơ chế tiếp xúc 3 điểm, cho phép đo trực tiếp đường kính lỗ trong phạm vi 50–63mm với độ phân giải 0,001mm và sai số cho phép MPE ±3µm. Sản phẩm được thiết kế cho môi trường gia công có dung dịch làm mát bắn trực tiếp, đạt chuẩn bảo vệ IP65.

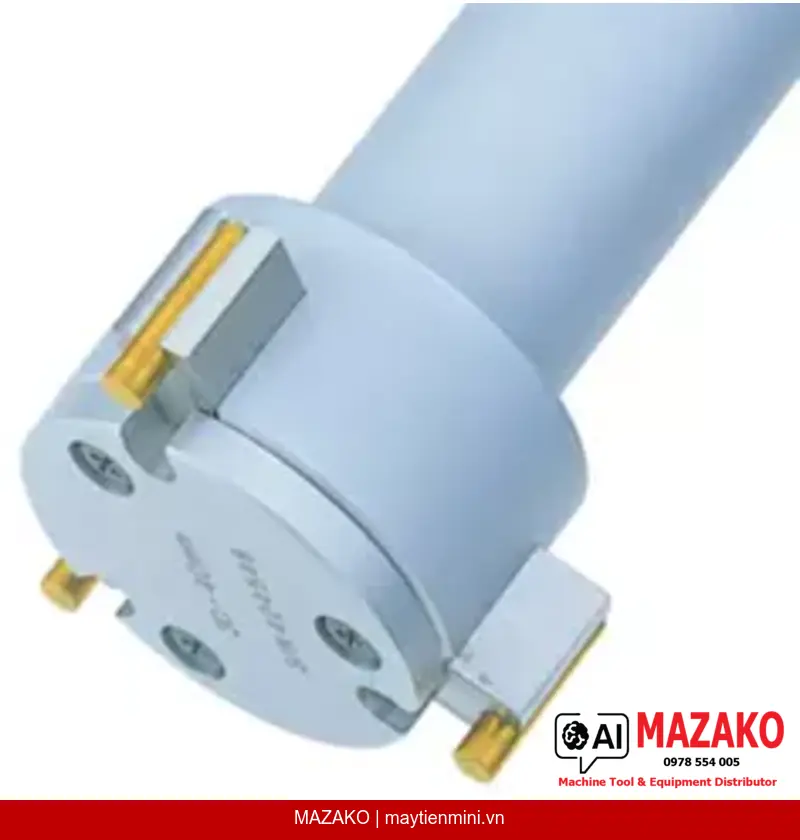

Chân đo phủ Titan
Ba chân đo được phủ titan tăng cứng, chống mài mòn và chịu va đập vượt trội so với thép thông thường, đảm bảo độ bền lâu dài trong môi trường gia công liên tục.
Bảo vệ IP65
Kết cấu kín chống nước và bụi đạt chuẩn IP65, cho phép sử dụng trực tiếp tại máy gia công ngay cả khi dung dịch làm mát bắn trực tiếp lên thiết bị.

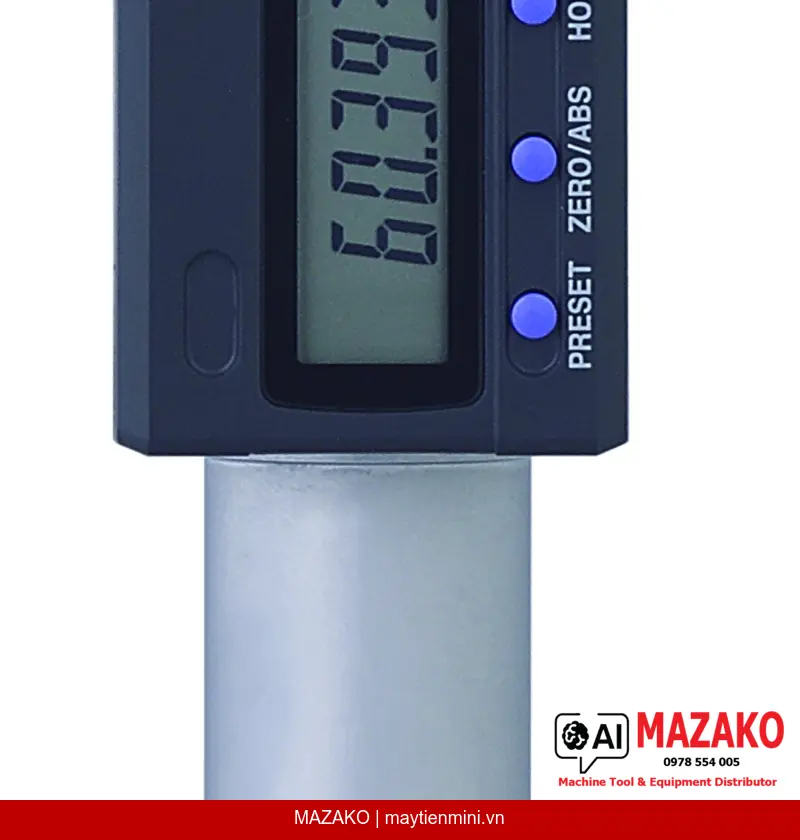

Màn hình LCD lớn
Hiển thị kỹ thuật số với chiều cao ký tự 7,5mm, dễ đọc số liệu ngay cả trong điều kiện ánh sáng kém tại xưởng sản xuất, giảm sai số do đọc nhầm.
Đầu ra dữ liệu & chức năng đầy đủ
Hỗ trợ xuất dữ liệu (Data output), khóa chức năng, giữ giá trị (HOLD), đặt trước 2 giá trị (2×PRESET) và cảnh báo pin yếu — đáp ứng yêu cầu thu thập dữ liệu SPC trong hệ thống QC.
Ứng dụng trong kiểm tra chất lượng (QC/QA)
Panme đo trong 3 điểm kỹ thuật số Mitutoyo 468-170 phù hợp cho kiểm tra đường kính lỗ gia công, lỗ bạc đạn, xy lanh thủy lực và các chi tiết yêu cầu dung sai chặt. Cơ chế 3 điểm tiếp xúc đảm bảo tự căn chỉnh tâm (self-centering), loại bỏ sai số do lệch tâm khi đo bằng panme đo trong 2 điểm thông thường.
Đặc điểm kỹ thuật nổi bật
Thiết bị sử dụng pin SR-44, thời lượng pin xấp xỉ 1,2 năm với tính năng tự tắt nguồn sau 20 phút không sử dụng. Mặt đo sử dụng thép tôi cứng hình côn phủ titan, đầu tiếp xúc bằng tungsten carbide (hợp kim cứng). Bộ chế độ ABS/INC và đặt lại ZERO linh hoạt cho phép kiểm tra so sánh với kích thước chuẩn.
Giao hàng bao gồm đầy đủ phụ kiện
Thiết bị được giao kèm hộp đựng, cờ lê lục giác, cờ lê miệng, tua vít, 1 viên pin SR44 và chứng chỉ kiểm định — sẵn sàng đưa vào sử dụng ngay, không cần mua thêm phụ kiện.
- Phạm vi đo 50–63mm, độ phân giải 0,001mm, MPE ±3µm
- Chuẩn bảo vệ IP65 — dùng được tại máy gia công có dung dịch làm mát
- Chân đo phủ titan + đầu tiếp xúc tungsten carbide — độ bền cao
- Màn hình LCD ký tự cao 7,5mm — dễ đọc trong môi trường xưởng
- Hỗ trợ xuất dữ liệu, HOLD, PRESET, khóa chức năng — tích hợp SPC
- Tự tắt nguồn sau 20 phút, cảnh báo pin yếu — tiết kiệm năng lượng
Báo giá Panme Đo Trong 3 Điểm Mitutoyo 468-170
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã model | HTD-63R |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 50–63 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép MPE | ±3 µm |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 1,2 năm |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Thép tôi cứng hình côn phủ titan; đầu tiếp xúc tungsten carbide |
| ABS / INC (INC ZERO) | Có |
| Tự tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| HOLD | Có |
| 2 × PRESET | Có |
| Xuất dữ liệu | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê lục giác, cờ lê miệng, tua vít, 1 pin SR44, chứng chỉ kiểm định |
| Khối lượng | 620 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 468-170 có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Cơ chế tiếp xúc 3 điểm cho phép thiết bị tự căn chỉnh tâm (self-centering) khi đưa vào lỗ đo, loại bỏ hoàn toàn sai số do lệch tâm. Kết quả đo đường kính lỗ vì vậy chính xác và ổn định hơn so với panme đo trong 2 điểm, đặc biệt với các lỗ có yêu cầu dung sai chặt chẽ.
Thiết bị 468-170 có sử dụng được trong môi trường có dung dịch làm mát không?
Có. Panme đo trong 468-170 đạt chuẩn bảo vệ IP65, chịu được bụi hoàn toàn và chống tia nước bắn trực tiếp từ mọi hướng. Người dùng có thể sử dụng thiết bị ngay tại máy gia công có dung dịch làm mát mà không lo hư hỏng mạch điện tử.
Chức năng xuất dữ liệu (Data output) của 468-170 hỗ trợ thu thập dữ liệu SPC như thế nào?
Thiết bị có cổng xuất dữ liệu tương thích với hệ thống thu thập dữ liệu của Mitutoyo (ví dụ: Digimatic). Số liệu đo có thể truyền trực tiếp sang máy tính hoặc bộ thu thập dữ liệu để phân tích SPC, giúp bộ phận QC theo dõi xu hướng quá trình sản xuất mà không cần nhập tay.
Pin SR-44 của thiết bị có thay thế dễ dàng không và thời lượng sử dụng bao lâu?
Pin SR-44 là loại pin đồng hồ phổ biến, dễ tìm mua trên thị trường. Thời lượng pin khoảng 1,2 năm trong điều kiện sử dụng bình thường. Thiết bị có tính năng tự tắt nguồn sau 20 phút không sử dụng và cảnh báo pin yếu để người dùng thay kịp thời.
Mitutoyo 468-170 có đi kèm chứng chỉ kiểm định không và có cần hiệu chuẩn định kỳ không?
Thiết bị được giao kèm chứng chỉ kiểm định (certificate of inspection) từ nhà máy Mitutoyo. Để duy trì độ chính xác và đáp ứng yêu cầu hệ thống quản lý chất lượng (ISO, IATF), thiết bị cần được hiệu chuẩn định kỳ theo quy trình kiểm soát thiết bị đo của đơn vị. MAZAKO có thể hỗ trợ tư vấn dịch vụ hiệu chuẩn liên quan.
