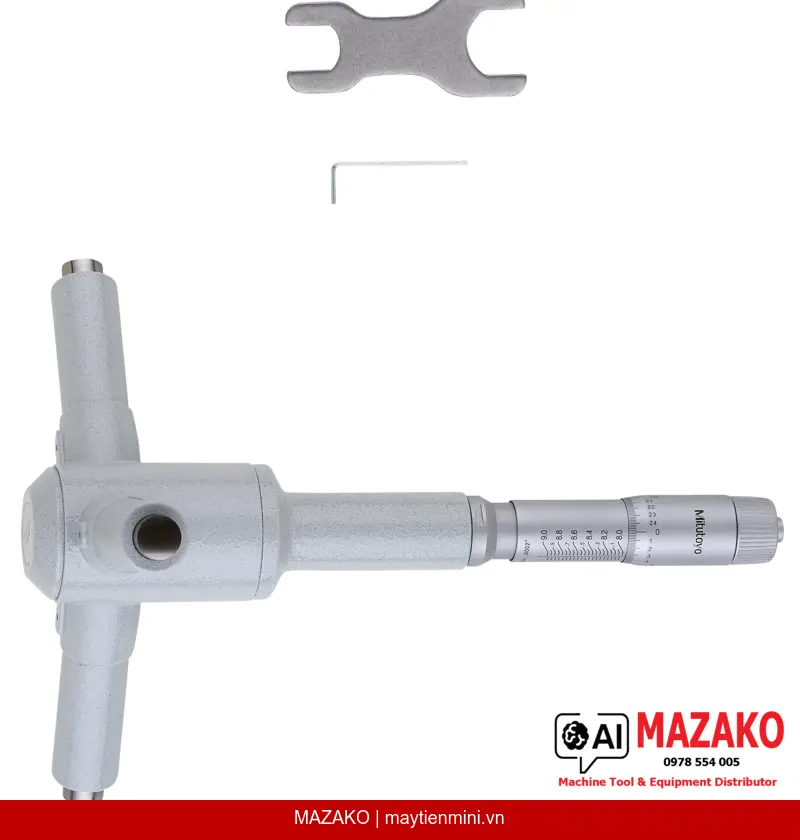

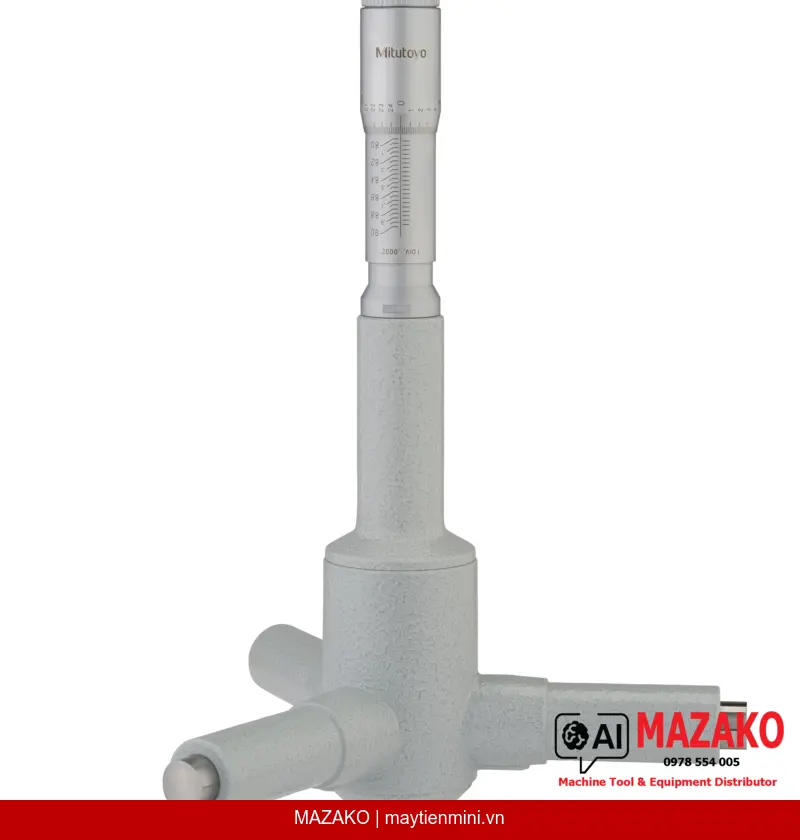

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-878 (8–9 inch)
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-878, phạm vi đo 8–9 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-878 (Holtest) là thiết bị đo lỗ cơ khí chuyên dụng, phạm vi đo 8–9 inch, được thiết kế cho các ứng dụng đo đường kính lỗ đòi hỏi độ chính xác cao trong môi trường sản xuất công nghiệp. Với nguyên lý 3 điểm tiếp xúc, thiết bị tự căn chỉnh tâm lỗ, loại bỏ sai số do lệch tâm — ưu điểm vượt trội so với đồng hồ đo lỗ thông thường.
Đo 3 Điểm Tiếp Xúc
Cơ chế 3 điểm tiếp xúc tự căn tâm giúp loại bỏ sai số lệch tâm, cho kết quả đo ổn định và chính xác hơn so với panme đo trong 2 điểm truyền thống.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo nhất quán, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Mặt Tiếp Xúc Thép Cứng
Đầu đo và côn định vị đều được làm từ thép cứng (hardened steel), chịu mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Hoàn Thiện Satin Chrome
Núm xoay và thân thước hoàn thiện bề mặt satin chrome, giảm phản chiếu ánh sáng, dễ đọc vạch chia trong môi trường ánh sáng công xưởng.
Thông Số Kỹ Thuật Nổi Bật
Panme đo trong 368-878 có phạm vi đo 8–9 inch với độ chia 0,0001 inch (cho khoảng ≤0,5 inch) và 0,0002 inch (cho khoảng >0,5 inch). Sai số cho phép tối đa (MPE) ±0,0003 inch. Bước ren trục đo 0,635 mm. Đường kính thân: Ø17 mm (đến 12 mm), Ø23 mm (trên 12 mm). Khối lượng 1420 g.
Ứng Dụng Trong Sản Xuất
Thiết bị phù hợp kiểm tra đường kính lỗ xylanh, lỗ bạc đạn, lỗ hộp số và các chi tiết gia công cơ khí chính xác yêu cầu dung sai chặt. Đặc biệt thích hợp cho bộ phận QC/QA cần đo lặp lại nhiều chi tiết cùng kích thước.
Bộ Giao Hàng Đầy Đủ
Sản phẩm được giao kèm hộp bảo quản, cờ lê, lục giác, chứng chỉ kiểm định (certificate of inspection). Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ giao hàng — cần đặt riêng nếu chưa có.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường Nhật Bản
- Phạm vi đo 8–9 inch, độ chia 0,0001 inch
- Nguyên lý 3 điểm tiếp xúc, tự căn tâm lỗ
- Mặt tiếp xúc và côn định vị thép cứng, bền mài mòn
- Cơ cấu ratchet stop kiểm soát lực đo nhất quán
- Kèm chứng chỉ kiểm định xuất xưởng
Tư Vấn & Báo Giá Mitutoyo 368-878
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-878 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 8–9 " |
| Độ chia (≤ 0,5") | 0,0001" |
| Độ chia (> 0,5") | 0,0002" |
| Sai số cho phép tối đa (MPE) | ±0,0003" |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt tiếp xúc | Thép cứng (hardened steel) |
| Vật liệu côn định vị | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bộ giao hàng | Hộp, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1420 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Holtest 368-878 có ưu điểm gì so với đồng hồ đo lỗ thông thường?
Cơ chế 3 điểm tiếp xúc của Holtest tự căn chỉnh tâm lỗ trong quá trình đo, loại bỏ sai số do lệch tâm — điểm yếu phổ biến của đồng hồ đo lỗ 2 điểm. Điều này cho phép người vận hành đạt kết quả nhất quán mà không cần kỹ năng căn chỉnh cao.
Vòng chuẩn (setting ring) có được bao gồm trong bộ giao hàng không?
Không. Bộ giao hàng của 368-878 bao gồm hộp bảo quản, cờ lê, lục giác và chứng chỉ kiểm định. Vòng chuẩn cần đặt mua riêng. Liên hệ MAZAKO để được tư vấn lựa chọn vòng chuẩn phù hợp với kích thước cần đo.
Thiết bị 368-878 đo theo hệ inch hay metric?
Thiết bị 368-878 hoạt động theo hệ inch với phạm vi đo 8–9 inch, độ chia 0,0001 inch. Nếu ứng dụng của bạn yêu cầu hệ metric, Mitutoyo có các model Holtest tương đương đơn vị mm — liên hệ MAZAKO để được tư vấn model phù hợp.
Cơ cấu ratchet stop ảnh hưởng thế nào đến kết quả đo?
Ratchet stop giới hạn lực đo ở mức nhất định, đảm bảo mỗi lần đo áp dụng lực tiếp xúc như nhau lên bề mặt chi tiết. Nhờ đó, sai số do lực đo không đồng đều giữa các lần đo hoặc giữa các người vận hành được loại bỏ, nâng cao độ lặp lại của phép đo.
Sản phẩm Mitutoyo 368-878 có kèm chứng chỉ kiểm định không?
Có. Mỗi thiết bị 368-878 xuất xưởng kèm certificate of inspection (chứng chỉ kiểm định) từ Mitutoyo, xác nhận thiết bị đáp ứng tiêu chuẩn độ chính xác. Chứng chỉ này hỗ trợ hồ sơ kiểm soát thiết bị đo lường (MSA/calibration record) trong hệ thống quản lý chất lượng ISO/IATF.
