Mitutoyo Panme Nhật Bản

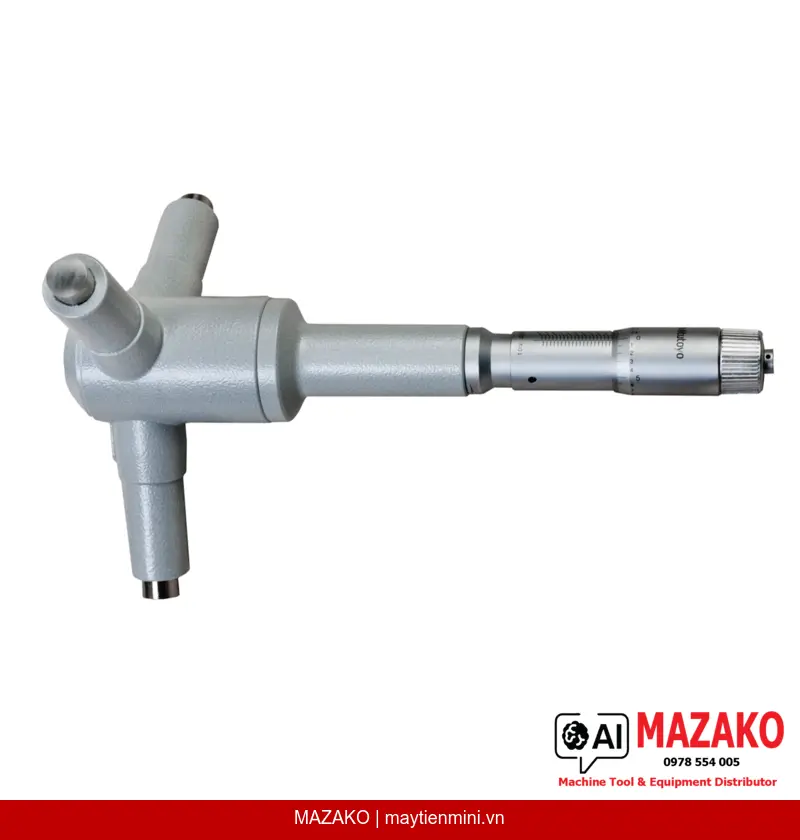

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-877 (7–8 inch)
Panme đo trong 3 điểm Mitutoyo 368-877, phạm vi đo 7–8 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm Holtest Mitutoyo 368-877 là dòng panme đo lỗ cơ khí (kim chỉ) chuyên dụng với phạm vi đo 7–8 inch, sử dụng phương pháp đo 3 điểm tiếp xúc cho kết quả ổn định và tự định tâm. Thiết bị phù hợp cho các bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp yêu cầu độ chính xác cao.
Đo 3 điểm tiếp xúc
Cơ chế đo 3 điểm tự định tâm giúp xác định đường kính lỗ chính xác ngay cả với các lỗ sâu, loại bỏ sai số do lệch tâm khi đo.
Cơ cấu ratchet stop
Núm xoay tích hợp cơ cấu ratchet stop kiểm soát lực đo đồng đều, đảm bảo độ lặp lại cao giữa các lần đo của nhiều người dùng khác nhau.
Mặt tiếp xúc thép cứng
Đầu đo và côn đều làm từ thép đã qua tôi cứng, chịu mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Hoàn thiện cơ khí cao cấp
Núm xoay và thân thước hoàn thiện satin chrome, dễ đọc vạch chia, giảm phản chiếu ánh sáng trong môi trường nhà xưởng.
Ứng dụng trong sản xuất công nghiệp
Panme đo trong 3 điểm Mitutoyo 368-877 được ứng dụng phổ biến trong kiểm tra đường kính lỗ gia công trên máy tiện, máy phay, máy mài lỗ trong các ngành cơ khí chính xác, chế tạo khuôn mẫu, và gia công chi tiết máy có dung sai chặt chẽ. Phạm vi đo 7–8 inch phù hợp với các lỗ cỡ lớn trong gia công hạng nặng.
Độ chính xác và truy xuất nguồn gốc
Thiết bị đi kèm chứng chỉ kiểm định (certificate of inspection), đáp ứng yêu cầu truy xuất tiêu chuẩn chất lượng ISO tại nhà máy. Sai số cho phép tối đa (MPE) ±0,00025 inch đảm bảo kết quả đo tin cậy trong kiểm soát quá trình sản xuất.
Bộ phụ kiện đi kèm đầy đủ
Panme đo trong Mitutoyo 368-877 được cung cấp kèm hộp đựng, chìa vặn, lục giác, và chứng chỉ kiểm định — sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng. Vòng chuẩn (setting ring) không bao gồm, cần đặt riêng nếu cần thiết.
- Phương pháp đo 3 điểm tiếp xúc — tự định tâm, không cần căn chỉnh thủ công
- Độ chia 0,0001 inch (≤ 0,5 inch) và 0,0002 inch (> 0,5 inch)
- Mặt đo và côn bằng thép tôi cứng, bền lâu dài
- Cơ cấu ratchet stop — kiểm soát lực đo, tăng độ lặp lại
- Hoàn thiện satin chrome — giảm phản chiếu, đọc số dễ dàng
- Đi kèm chứng chỉ kiểm định — đáp ứng yêu cầu ISO
Tư vấn & Báo giá Panme Đo Trong Mitutoyo 368-877
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 7–8 inch |
| Độ chia (≤ 0,5 inch) | 0,0001 inch |
| Độ chia (> 0,5 inch) | 0,0002 inch |
| Sai số cho phép tối đa (MPE) | ±0,00025 inch |
| Hoàn thiện bề mặt thước | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước trục đo (spindle pitch) | 0,635 mm |
| Mặt tiếp xúc (đầu đo) | Thép tôi cứng |
| Côn (taper) | Thép tôi cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, chìa vặn, lục giác, chứng chỉ kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 1300 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-877 đo được phạm vi nào?
Thiết bị có phạm vi đo từ 7 đến 8 inch, phù hợp kiểm tra các lỗ gia công cỡ lớn trong cơ khí hạng nặng. Độ chia là 0,0001 inch cho giá trị đo đến 0,5 inch và 0,0002 inch cho phần còn lại trong phạm vi.
Cơ cấu ratchet stop trên panme 368-877 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo tác động lên chi tiết ở mức ổn định và đồng đều. Nhờ đó, kết quả đo không phụ thuộc vào lực tay của từng người dùng, giúp tăng độ lặp lại và giảm sai số giữa các lần đo.
Panme đo trong 3 điểm khác gì so với panme đo trong 2 điểm thông thường?
Phương pháp đo 3 điểm tiếp xúc cho phép tự định tâm trong lỗ mà không cần căn chỉnh thủ công, cho kết quả đo đường kính thực của lỗ chính xác hơn. Panme đo trong 2 điểm dễ bị lệch tâm khi đo các lỗ sâu hoặc lớn, dẫn đến sai số cao hơn.
Thiết bị 368-877 có đi kèm vòng chuẩn (setting ring) không?
Không, bộ sản phẩm bao gồm hộp đựng, chìa vặn, lục giác và chứng chỉ kiểm định, nhưng không có vòng chuẩn. Nếu cần vòng chuẩn để hiệu chỉnh thiết bị, cần đặt mua riêng theo kích thước tương ứng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 368-877 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được tư vấn quy trình hiệu chuẩn định kỳ phù hợp với yêu cầu hệ thống quản lý chất lượng tại nhà máy.
