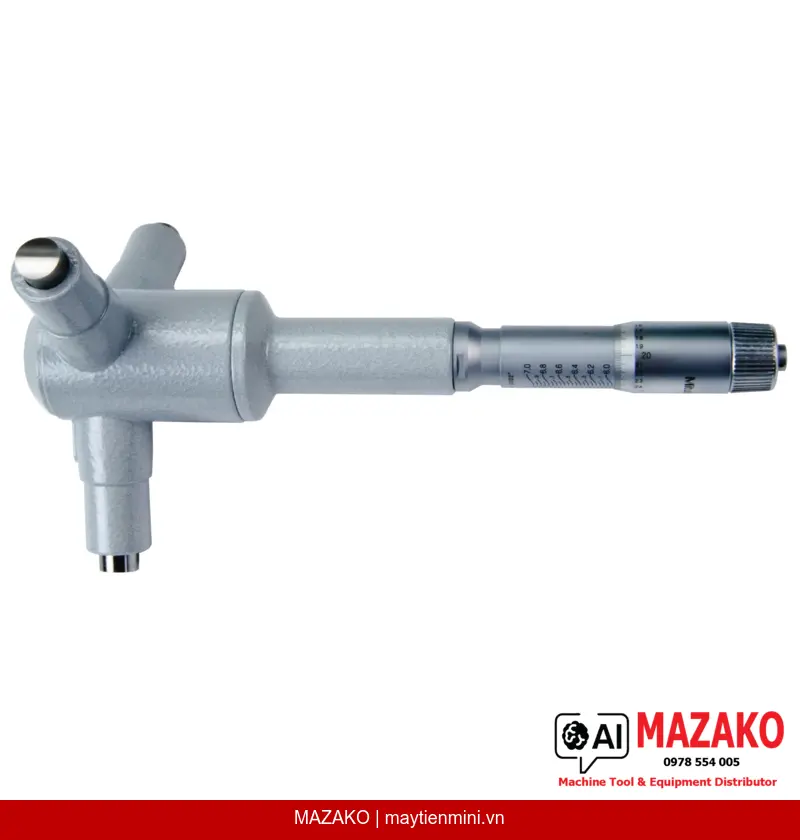

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-876 (6-7 inch)
Panme đo trong 3 điểm Mitutoyo 368-876, phạm vi đo 6–7 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo trong 3 điểm Holtest Mitutoyo 368-876 là thiết bị đo lỗ cơ khí (analog) chuyên dụng với phạm vi đo 6–7 inch, sử dụng nguyên lý tiếp xúc 3 điểm giúp định tâm tự động và cho kết quả đo chính xác, ổn định trong môi trường sản xuất công nghiệp.
Đo lỗ 3 điểm tiếp xúc
Nguyên lý 3 điểm tiếp xúc giúp đầu đo tự định tâm trong lỗ, loại bỏ sai số do lệch tâm, cho kết quả đo đường kính lỗ chính xác và nhất quán hơn so với panme đo trong 2 điểm thông thường.
Mặt tiếp xúc thép cứng
Đầu đo và côn định vị đều được làm từ thép cứng (hardened steel), đảm bảo độ bền cao, chống mài mòn tốt khi sử dụng liên tục trong môi trường kiểm tra sản xuất khắc nghiệt.
Cơ cấu ratchet stop
Cơ cấu ratchet stop kiểm soát lực đo chuẩn, đảm bảo độ lặp lại đo lường cao giữa các lần đo và giữa các người vận hành khác nhau, phù hợp tiêu chuẩn QC/QA nhà máy.
Hoàn thiện satin chrome
Núm xoay và thân thước được hoàn thiện bề mặt satin chrome, chống phản quang, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng, đồng thời tăng khả năng chống ăn mòn.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo trong 3 điểm Mitutoyo 368-876 được thiết kế cho các ứng dụng đo đường kính lỗ chính xác cao trong gia công cơ khí, kiểm tra xi lanh, lỗ bạc, lỗ ổ lăn và các chi tiết máy yêu cầu dung sai chặt. Phạm vi đo 6–7 inch (tương đương khoảng 152–178 mm) phù hợp với các lỗ lớn trong công nghiệp nặng và chế tạo máy.
Tiêu chuẩn giao hàng
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục lăng (hex wrench) và chứng chỉ kiểm định (certificate of inspection). Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ tiêu chuẩn.
Điểm khác biệt kỹ thuật nổi bật
Sai số cho phép lớn nhất MPE ±0,00025 inch — tiêu chuẩn độ chính xác cao của Mitutoyo, phù hợp kiểm tra chi tiết yêu cầu dung sai IT6–IT7. Bước vít trục đo 0,635 mm, độ chia ≤0,5 inch là 0,0001 inch và >0,5 inch là 0,0002 inch.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường toàn cầu, được công nhận tại các nhà máy FDI tại Việt Nam
- Nguyên lý 3 điểm tiếp xúc: định tâm tự động, không cần căn chỉnh thủ công
- Mặt đo và côn định vị bằng thép cứng: độ bền vượt trội, tuổi thọ cao
- Cơ cấu ratchet stop: kiểm soát lực đo, tăng độ lặp lại giữa các lần đo
- Kèm chứng chỉ kiểm định xuất xưởng từ Mitutoyo
- Trọng lượng 1200 g, cấu trúc chắc chắn phù hợp môi trường nhà xưởng
Tư vấn & Báo giá Panme Đo Trong Mitutoyo 368-876
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 6–7 inch |
| Độ chia (≤ 0,5 inch) | 0,0001 inch |
| Độ chia (> 0,5 inch) | 0,0002 inch |
| Sai số cho phép lớn nhất (MPE) | ±0,00025 inch |
| Hoàn thiện bề mặt thang đo | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước vít trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép cứng (hardened steel) |
| Vật liệu côn định vị | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục lăng, chứng chỉ kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 1200 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-876 đo được phạm vi bao nhiêu?
Sản phẩm có phạm vi đo từ 6 đến 7 inch (khoảng 152–178 mm). Đây là dải đo phù hợp cho các lỗ lớn trong gia công cơ khí hạng nặng, kiểm tra xi lanh và các chi tiết máy công nghiệp.
Ưu điểm của nguyên lý đo 3 điểm tiếp xúc so với panme đo trong thông thường là gì?
Nguyên lý 3 điểm tiếp xúc cho phép đầu đo tự định tâm trong lỗ mà không cần căn chỉnh thủ công, loại bỏ sai số do lệch tâm. Kết quả đo ổn định hơn, độ lặp lại cao hơn so với panme đo trong 2 điểm truyền thống, đặc biệt khi có nhiều người vận hành.
Cơ cấu ratchet stop trên Mitutoyo 368-876 có tác dụng gì trong kiểm tra QC?
Cơ cấu ratchet stop giới hạn và chuẩn hóa lực đo tác động lên chi tiết, đảm bảo mỗi lần đo đều sử dụng lực tiếp xúc như nhau. Điều này giúp tăng độ lặp lại, giảm sai số do người dùng và đáp ứng yêu cầu kiểm soát quá trình đo lường trong hệ thống QC/QA.
Sản phẩm 368-876 có đi kèm vòng chuẩn (setting ring) không?
Không. Bộ tiêu chuẩn giao hàng bao gồm hộp đựng, cờ lê, lục lăng và chứng chỉ kiểm định xuất xưởng, nhưng không bao gồm vòng chuẩn. Khách hàng cần mua vòng chuẩn phù hợp riêng để hiệu chỉnh thiết bị trước khi sử dụng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme đo trong Mitutoyo 368-876 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn và cung cấp phụ kiện đi kèm cho dòng panme Mitutoyo. Khách hàng có thể liên hệ trực tiếp để được tư vấn về lịch hiệu chuẩn định kỳ và các vòng chuẩn phù hợp với phạm vi đo 6–7 inch.
