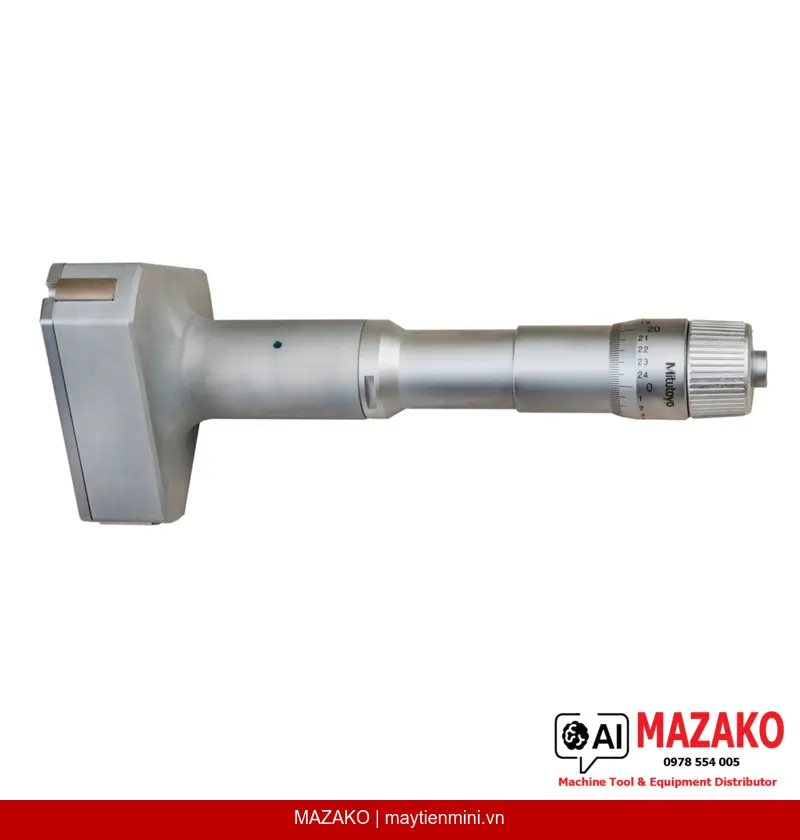

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-872 (3–3,5\
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-872, phạm vi đo 3–3,5\
Mô tả sản phẩm
Panme đo trong 3 điểm tiếp xúc Mitutoyo 368-872 (Holtest) là dòng panme cơ khí chuyên dụng để đo đường kính lỗ chính xác với phạm vi đo 3–3,5". Với cơ chế 3 điểm tiếp xúc đồng thời, thiết bị tự định tâm trong lỗ đo, loại bỏ sai số nghiêng trục, cho kết quả đo đáng tin cậy trong môi trường sản xuất công nghiệp.
Đo 3 điểm tiếp xúc
Cơ chế 3 điểm tự định tâm giúp panme tự căn chỉnh theo trục lỗ, giảm thiểu sai số do đặt lệch tâm so với phương pháp đo 2 điểm truyền thống.
Cơ cấu chốt hãm (Ratchet Stop)
Chốt hãm kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao giữa các lần đo, phù hợp với yêu cầu kiểm soát chất lượng khắt khe.
Mặt đo thép cứng
Mặt tiếp xúc và côn đo đều được làm từ thép cứng nhiệt luyện, chịu mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Hoàn thiện mặt đọc satin chrome
Thân đo và núm xoay được xử lý bề mặt satin chrome, giảm phản xạ ánh sáng, giúp đọc vạch chia dễ dàng và chính xác hơn.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo trong 3 điểm Mitutoyo 368-872 được sử dụng phổ biến trong kiểm tra đường kính lỗ gia công, lỗ ổ trục, xy lanh và các chi tiết yêu cầu dung sai lỗ chặt chẽ. Thiết bị phù hợp cho bộ phận QC/QA tại các nhà máy cơ khí chính xác, ô tô, hàng không và thiết bị công nghiệp.
Thông Số Kỹ Thuật Nổi Bật
Phạm vi đo 3–3,5", độ chia 0,0001" (với thang đến 0,5") và 0,0002" (với thang trên 0,5"), sai số cho phép tối đa ±0,0002". Bước ren trục đo 0,635 mm, đường kính thân Ø 17 mm (đến 12 mm) và Ø 23 mm (trên 12 mm).
Đi Kèm Đầy Đủ Phụ Kiện
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác allen và chứng chỉ kiểm tra xuất xưởng, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Thương hiệu Mitutoyo – tiêu chuẩn đo lường Nhật Bản được công nhận toàn cầu
- Phương pháp đo 3 điểm, tự định tâm, loại bỏ sai số lệch trục
- Chốt hãm kiểm soát lực đo, đảm bảo độ lặp lại giữa các lần đo
- Mặt đo và côn thép cứng nhiệt luyện, bền bỉ trong môi trường sản xuất
- Đi kèm chứng chỉ kiểm tra – đáp ứng yêu cầu truy xuất nguồn gốc ISO
- Khối lượng 560 g, cân bằng tốt khi cầm tay trong quá trình đo
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 368-872
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-872 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 3–3,5" |
| Độ chia (≤ 0,5") | 0,0001" |
| Độ chia (> 0,5") | 0,0002" |
| Sai số cho phép tối đa (MPE) | ±0,0002" |
| Hoàn thiện mặt đọc | Satin chrome (thân đo và núm xoay) |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép cứng nhiệt luyện |
| Vật liệu côn đo | Thép cứng nhiệt luyện |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác allen, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 560 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-872 khác gì so với đồng hồ đo lỗ thông thường?
Panme đo trong 3 điểm tiếp xúc tự định tâm trong lỗ đo nhờ 3 đầu tiếp xúc phân bố đều, loại bỏ sai số do đặt lệch tâm thường gặp ở đồng hồ đo lỗ 2 điểm. Kết quả đo trực tiếp trên thang chia mà không cần vòng chuẩn để quy đổi, phù hợp cho kiểm tra nhanh trên chuyền sản xuất.
Cơ cấu chốt hãm (ratchet stop) ảnh hưởng như thế nào đến độ lặp lại của phép đo?
Chốt hãm giới hạn lực đo ở mức cố định mỗi lần sử dụng, đảm bảo áp lực tiếp xúc không thay đổi giữa các lần đo và giữa các người dùng khác nhau. Điều này trực tiếp cải thiện độ lặp lại, giảm sai số do yếu tố con người trong quá trình kiểm tra chất lượng.
Thiết bị 368-872 có cần vòng chuẩn (setting ring) để hiệu chuẩn không?
Bộ sản phẩm 368-872 được giao không kèm vòng chuẩn. Tuy nhiên, để đảm bảo độ chính xác theo yêu cầu ISO, khuyến nghị sử dụng vòng chuẩn phù hợp với phạm vi đo 3–3,5" để kiểm tra và hiệu chuẩn định kỳ. MAZAKO có thể tư vấn lựa chọn vòng chuẩn tương thích.
Mặt đo thép cứng nhiệt luyện có ưu điểm gì trong môi trường sản xuất công nghiệp?
Thép cứng nhiệt luyện có độ chịu mài mòn cao hơn đáng kể so với thép thông thường, duy trì kích thước và hình dạng mặt tiếp xúc qua hàng nghìn chu kỳ đo. Điều này giúp thiết bị giữ độ chính xác lâu dài mà không cần thay thế đầu đo thường xuyên trong điều kiện sử dụng liên tục.
Chứng chỉ kiểm tra đi kèm có đáp ứng yêu cầu truy xuất nguồn gốc theo tiêu chuẩn ISO không?
Chứng chỉ kiểm tra xuất xưởng của Mitutoyo xác nhận thiết bị đã được kiểm tra và đáp ứng thông số kỹ thuật công bố. Chứng chỉ này hỗ trợ hệ thống quản lý thiết bị đo lường theo ISO 9001 và IATF 16949. Nếu cần chứng chỉ hiệu chuẩn có truy xuất chuẩn quốc gia, khách hàng nên yêu cầu dịch vụ hiệu chuẩn bổ sung.
