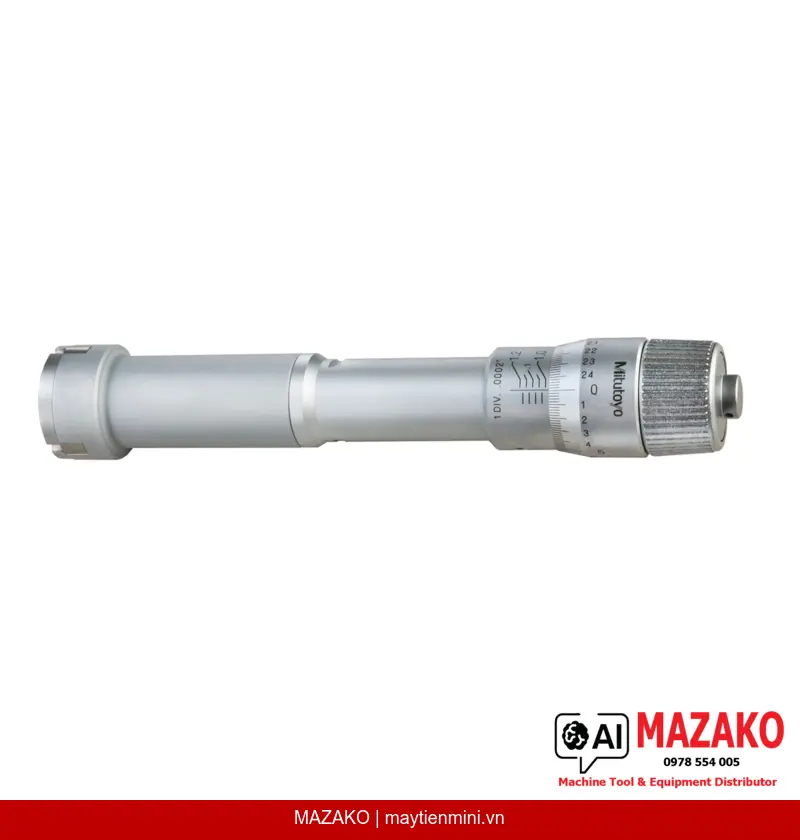

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-867 (1–1,2\
Panme đo trong 3 điểm Mitutoyo 368-867, phạm vi đo 1–1,2\
Mô tả sản phẩm
Panme đo trong 3 điểm Holtest Mitutoyo 368-867 là dòng panme đo lỗ cơ khí (Analog) chuyên dụng cho phạm vi đo 1–1,2", sử dụng nguyên lý tiếp xúc 3 điểm giúp định tâm chính xác và ổn định trong lòng lỗ. Thiết bị phù hợp cho môi trường kiểm tra QC/QA tại các xưởng gia công cơ khí, nhà máy sản xuất linh kiện chính xác cao.
Đo Lỗ 3 Điểm Tiếp Xúc
Nguyên lý đo 3 điểm tự định tâm, loại bỏ sai số lệch tâm, cho kết quả đo đường kính lỗ chính xác và ổn định hơn so với panme đo trong 2 điểm thông thường.
Cơ Cấu Ratchet Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo nhất quán qua từng lần đo, đảm bảo độ lặp lại (Repeatability) cao trong quá trình kiểm tra hàng loạt.
Mặt Tiếp Xúc Thép Cứng
Đầu đo (Spindle) và nón định vị (Taper) đều làm bằng thép đã tôi cứng, chịu mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sử dụng công nghiệp.
Hoàn Thiện Bề Mặt Satin Chrome
Thân thước (Stem) và núm xoay (Thimble) được xử lý bề mặt satin chrome, giảm phản quang, dễ đọc vạch chia (Graduations) trong mọi điều kiện ánh sáng tại nhà máy.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo trong 3 điểm 368-867 được ứng dụng rộng rãi trong kiểm tra đường kính lỗ trên chi tiết gia công CNC, lỗ bạc, xi lanh và các chi tiết lắp ghép yêu cầu dung sai chặt chẽ. Phạm vi đo 1–1,2" (Inch) phù hợp với các tiêu chuẩn gia công theo hệ inch phổ biến tại các nhà máy liên doanh và xuất khẩu.
Độ Chính Xác Và Thông Số Kỹ Thuật Nổi Bật
Độ chia (Graduation) đạt 0,0001" cho phạm vi ≤ 0,5" và 0,0002" cho phạm vi trên 0,5", sai số cho phép tối đa (MPE) ±0,00015". Bước ren trục đo 0,635 mm đảm bảo chuyển động mượt mà và kiểm soát lực đo ổn định.
Bộ Phụ Kiện Kèm Theo
Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê vặn, lục giác (hex wrench) và chứng chỉ kiểm định (certificate of inspection). Lưu ý: không kèm vòng chuẩn (setting ring) — cần đặt riêng nếu có yêu cầu hiệu chuẩn tại xưởng.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp Nhật Bản
- Nguyên lý đo 3 điểm, tự định tâm, giảm sai số người dùng
- Mặt tiếp xúc thép cứng, bền với môi trường sản xuất liên tục
- Cơ cấu ratchet kiểm soát lực đo, đảm bảo độ lặp lại cao
- Kèm chứng chỉ kiểm định, sẵn sàng sử dụng ngay sau khi nhận hàng
- Khối lượng 280 g, thiết kế gọn nhẹ, thao tác dễ dàng
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 368-867
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo (Measuring Range) | 1–1,2" |
| Độ chia (Graduation) ≤ 0,5" | 0,0001" |
| Độ chia (Graduation) > 0,5" | 0,0002" |
| Sai số cho phép tối đa MPE | ±0,00015" |
| Bề mặt thước & núm xoay | Satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,635 mm |
| Mặt tiếp xúc đầu đo (Measuring face) | Thép cứng (hardened steel) |
| Nón định vị (Taper) | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện kèm theo | Hộp, cờ lê, lục giác, chứng chỉ kiểm định (không kèm setting ring) |
| Khối lượng | 280 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Holtest 368-867 khác gì so với panme đo trong thông thường?
Panme đo trong 3 điểm sử dụng 3 đầu tiếp xúc bố trí đều 120° tự động định tâm trong lỗ, loại bỏ sai số lệch tâm mà panme đo trong 2 điểm thường gặp. Kết quả đo đường kính lỗ vì vậy chính xác và ổn định hơn, đặc biệt phù hợp với lỗ có dung sai chặt.
Sản phẩm 368-867 có kèm vòng chuẩn (setting ring) để hiệu chuẩn không?
Theo thông số kỹ thuật của nhà sản xuất Mitutoyo, sản phẩm 368-867 được giao kèm hộp, cờ lê, lục giác và chứng chỉ kiểm định, nhưng không kèm setting ring. Nếu xưởng cần vòng chuẩn để hiệu chuẩn tại chỗ, vui lòng đặt riêng — MAZAKO có thể tư vấn thêm.
Độ chính xác của Mitutoyo 368-867 phù hợp với yêu cầu dung sai nào?
Thiết bị có sai số cho phép tối đa (MPE) ±0,00015", tương đương khoảng ±0,0038 mm. Mức độ chính xác này phù hợp với kiểm tra các chi tiết có dung sai cấp IT6–IT7 trong hệ inch, thường gặp trong gia công linh kiện cơ khí chính xác, xi lanh và lỗ bạc.
Cơ cấu ratchet stop trên 368-867 hoạt động như thế nào và tại sao quan trọng?
Cơ cấu ratchet stop giới hạn lực đo tác động lên đầu đo ở mức không đổi qua mỗi lần đo. Điều này đảm bảo độ lặp lại (Repeatability) cao, tránh sai số do người đo tác động lực khác nhau, đặc biệt quan trọng trong kiểm tra hàng loạt tại dây chuyền sản xuất.
MAZAKO cung cấp dịch vụ gì kèm theo khi mua Mitutoyo 368-867?
MAZAKO cung cấp sản phẩm chính hãng Mitutoyo kèm chứng chỉ kiểm định gốc, hỗ trợ tư vấn kỹ thuật lựa chọn phụ kiện phù hợp và hướng dẫn sử dụng cho kỹ thuật viên. Liên hệ trực tiếp để được báo giá và tư vấn theo yêu cầu cụ thể của nhà máy.
