Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-778 (200–225 mm)
Panme đo trong 3 điểm Mitutoyo 368-778, phạm vi đo 200–225 mm, độ chia 0,005 mm, mặt tiếp xúc thép cứng, cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo trong 3 điểm Holtest Mitutoyo 368-778 là dòng panme đo lỗ cơ khí (kim chỉ) chuyên dụng cho phạm vi đo 200–225 mm. Với phương pháp đo 3 điểm tiếp xúc và mặt đo bằng thép cứng, thiết bị mang lại kết quả đo ổn định, chính xác trong môi trường sản xuất công nghiệp khắt khe.
Đo 3 Điểm Tiếp Xúc
Phương pháp đo 3 điểm phân bố đều giúp căn tâm tự động, loại bỏ sai số do lệch tâm khi đo đường kính lỗ lớn từ 200–225 mm.
Mặt Đo Thép Cứng
Đầu đo và côn tiếp xúc đều làm từ thép cứng, chịu mài mòn tốt, duy trì độ chính xác ổn định qua nhiều chu kỳ sử dụng dài hạn.
Cơ Cấu Ratchet Đảm Bảo Độ Lặp Lại
Ratchet stop kiểm soát lực đo nhất quán, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Hoàn Thiện Bề Mặt Satin Chrome
Núm xoay và thân thước được xử lý satin chrome giảm chói, dễ đọc số trên vạch chia ngay cả trong điều kiện ánh sáng thấp tại xưởng sản xuất.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo trong 3 điểm Mitutoyo 368-778 phù hợp kiểm tra đường kính lỗ xi lanh, lỗ bạc trục, hốc gia công trên máy CNC hoặc các chi tiết đúc yêu cầu dung sai chặt. Phạm vi đo 200–225 mm đáp ứng các chi tiết cỡ lớn trong ngành chế tạo máy, ô tô và thiết bị công nghiệp nặng.
Tiêu Chuẩn Giao Hàng

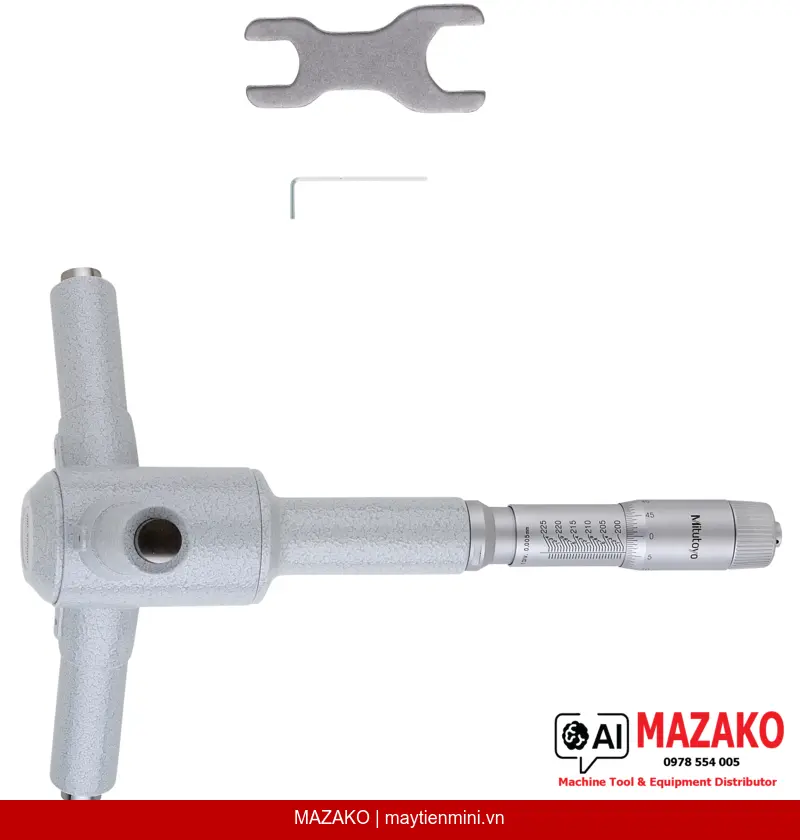

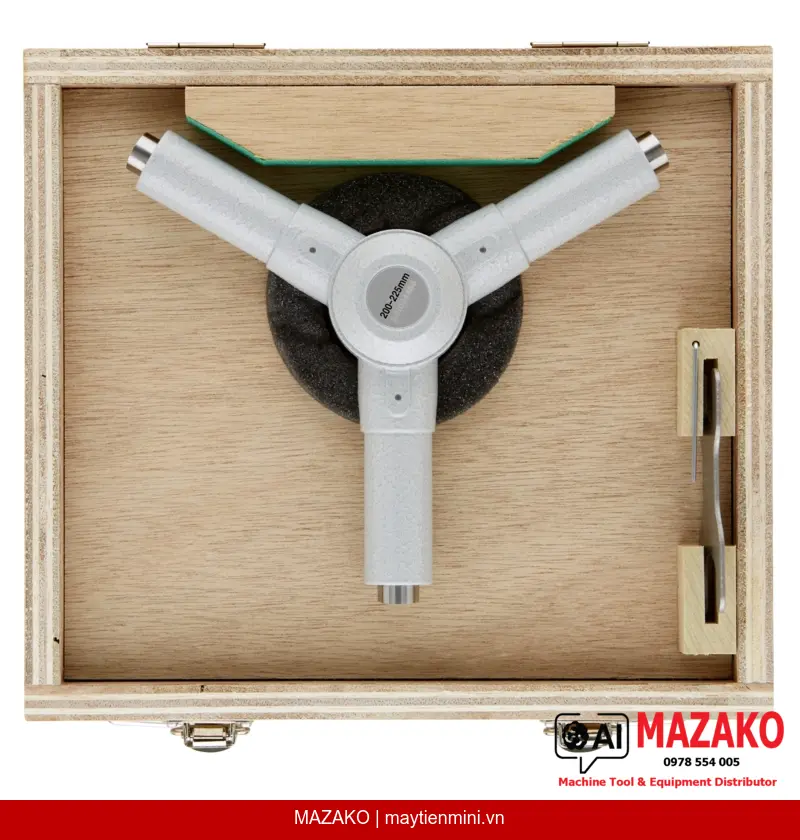

Thiết bị được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Đây là yêu cầu tối thiểu cho hệ thống truy xuất hiệu chuẩn trong môi trường ISO 9001 và IATF 16949.
Sai Số Cho Phép Lớn Nhất ±6 µm
Giá trị MPE ±6 µm được Mitutoyo công bố và xác nhận qua chứng chỉ kiểm tra đi kèm, đáp ứng yêu cầu kiểm soát chất lượng theo tiêu chuẩn quốc tế.
- Phạm vi đo: 200–225 mm, độ chia 0,005 mm
- Sai số cho phép lớn nhất (MPE): ±6 µm
- Phương pháp đo 3 điểm — tự căn tâm chính xác
- Mặt đo và côn bằng thép cứng, độ bền cao
- Cơ cấu ratchet đảm bảo lực đo ổn định
- Kèm chứng chỉ kiểm tra xuất xưởng — đáp ứng yêu cầu truy xuất hiệu chuẩn
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường toàn cầu
Tư Vấn & Báo Giá Panme Đo Trong Mitutoyo 368-778
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 200–225 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép lớn nhất (MPE) | ±6 µm |
| Hoàn thiện bề mặt thước | Núm xoay và thân thước satin chrome |
| Đường kính thân (≤12 mm) | Ø 17 mm |
| Đường kính thân (>12 mm) | Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Mặt đo (Measuring face) | Thép cứng |
| Côn tiếp xúc (Taper) | Thép cứng |
| Phương pháp đo | 3 điểm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 1420 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-778 đo được phạm vi nào?
Thiết bị có phạm vi đo 200–225 mm, phù hợp kiểm tra đường kính lỗ lớn trong ngành chế tạo máy, ô tô và thiết bị công nghiệp nặng. Độ chia 0,005 mm đáp ứng yêu cầu kiểm soát dung sai chặt.
Ưu điểm của phương pháp đo 3 điểm so với panme đo trong thông thường là gì?
Phương pháp 3 điểm tiếp xúc phân bố đều quanh chu vi lỗ giúp thiết bị tự căn tâm, loại bỏ sai số do lệch tâm. Kết quả đo ổn định hơn và không phụ thuộc vào kỹ năng của người vận hành như khi dùng panme đo trong 2 điểm truyền thống.
Sai số cho phép lớn nhất (MPE) của Mitutoyo 368-778 là bao nhiêu?
MPE của thiết bị là ±6 µm, được Mitutoyo công bố và xác nhận qua chứng chỉ kiểm tra đi kèm sản phẩm. Chứng chỉ này hỗ trợ truy xuất hiệu chuẩn theo yêu cầu ISO 9001 và IATF 16949.
Thiết bị có đi kèm vòng chuẩn (setting ring) không?
Theo tiêu chuẩn giao hàng của Mitutoyo, mã 368-778 được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra, nhưng không bao gồm vòng chuẩn. Vòng chuẩn phải được đặt mua riêng tương ứng với phạm vi đo.
Mã 368-778 có phù hợp sử dụng trong hệ thống quản lý chất lượng ISO không?
Có. Thiết bị đi kèm chứng chỉ kiểm tra xuất xưởng của Mitutoyo, đáp ứng yêu cầu truy xuất thiết bị đo lường trong hệ thống ISO 9001 và IATF 16949. Tuy nhiên, cần thực hiện hiệu chuẩn định kỳ tại phòng lab được công nhận để duy trì tính hợp lệ.
