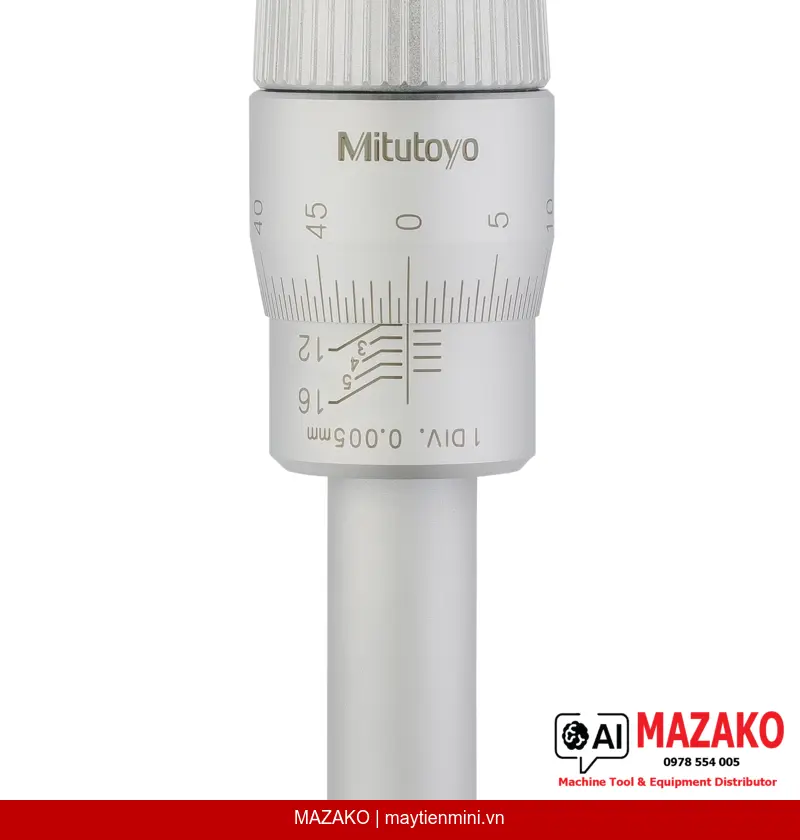

Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-764 (12-16 mm)
Panme đo trong 3 điểm Holtest Mitutoyo 368-764, phạm vi đo 12–16 mm, độ chia 0,005 mm, sai số cho phép ±3 µm, cơ khí kim chỉ, mặt đo thép cứng.
Mô tả sản phẩm
Panme đo trong 3 điểm Holtest Mitutoyo 368-764 là dòng panme đo lỗ cơ khí chuyên dụng, thiết kế tiếp xúc 3 điểm giúp tự căn tâm chính xác trong lỗ, phù hợp kiểm tra kích thước lỗ trong sản xuất cơ khí chính xác với phạm vi đo 12–16 mm và độ chia 0,005 mm.
Đo lỗ 3 điểm tiếp xúc
Cơ chế 3 điểm tiếp xúc tự động căn tâm trong lỗ, loại bỏ sai số do lệch trục, cho kết quả đo ổn định và đáng tin cậy hơn so với panme đo trong thông thường.
Cơ cấu chốt hãm ratchet
Cơ cấu ratchet stop tích hợp kiểm soát lực đo cố định, đảm bảo độ lặp lại cao giữa các lần đo, giảm ảnh hưởng của người vận hành lên kết quả.
Mặt đo thép cứng bền bỉ
Các mặt tiếp xúc và phần côn đều làm từ thép cứng, chịu mài mòn tốt, duy trì độ chính xác lâu dài trong môi trường sản xuất công nghiệp.
Hoàn thiện satin chrome cao cấp
Thimble và ống thước được xử lý bề mặt satin chrome, chống chói khi đọc số dưới ánh sáng công xưởng, tăng tính bền với môi trường làm việc.
Thông số kỹ thuật nổi bật
Panme 368-764 hoạt động theo hệ mét, phạm vi đo 12–16 mm với độ chia 0,005 mm. Sai số cho phép tối đa (MPE) là ±3 µm — đáp ứng yêu cầu kiểm tra kích thước lỗ trong gia công cơ khí chính xác. Bước tiến trục đo 0,5 mm/vòng, đường kính thân thước phần trên 12 mm là Ø 17 mm, phần trên 12 mm là Ø 23 mm.
Phương pháp đo và phạm vi ứng dụng
Thiết bị sử dụng phương pháp đo 3 điểm, cho phép xác định chính xác đường kính lỗ trụ, lỗ côn và các lỗ gia công tinh. Phù hợp với bộ phận QC/QA tại các nhà máy cơ khí, ô tô, khuôn mẫu và thiết bị công nghiệp. Khối lượng nhỏ gọn 150 g giúp thao tác linh hoạt trên chuyền sản xuất.
Bộ phụ kiện đi kèm
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra xuất xưởng. Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ tiêu chuẩn, cần đặt riêng nếu yêu cầu hiệu chuẩn tại chỗ.
- Thương hiệu Mitutoyo — chuẩn đo lường công nghiệp toàn cầu
- Phương pháp đo 3 điểm, tự căn tâm, giảm sai số hệ thống
- Độ chia 0,005 mm, MPE ±3 µm — phù hợp kiểm tra dung sai chặt
- Cơ cấu ratchet đảm bảo độ lặp lại giữa các lần đo
- Mặt đo thép cứng, bền lâu trong môi trường sản xuất
- Kèm chứng chỉ kiểm tra — đáp ứng yêu cầu hệ thống quản lý chất lượng
Tư vấn và báo giá Mitutoyo 368-764
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí kim chỉ (Analog) |
| Phạm vi đo | 12–16 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Hoàn thiện thước | Thimble và ống thước satin chrome |
| Đường kính thân thước (≤12 mm) | Ø 17 mm |
| Đường kính thân thước (>12 mm) | Ø 23 mm |
| Bước tiến trục đo | 0,5 mm/vòng |
| Vật liệu mặt đo | Thép cứng |
| Vật liệu phần côn | Thép cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 150 g |
Câu hỏi thường gặp
Panme đo trong 3 điểm Mitutoyo 368-764 có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Cơ chế 3 điểm tiếp xúc giúp thiết bị tự căn tâm trong lỗ mà không cần người dùng điều chỉnh góc độ thủ công, loại bỏ sai số do lệch trục. Điều này cho kết quả đo ổn định và lặp lại tốt hơn, đặc biệt phù hợp kiểm tra lỗ có dung sai chặt trong sản xuất cơ khí chính xác.
Cơ cấu ratchet stop trên 368-764 hoạt động như thế nào và tại sao quan trọng với QC?
Ratchet stop giới hạn lực đo tác động lên chi tiết ở mức cố định, ngăn người đo vô tình siết quá mức gây biến dạng đầu đo hoặc chi tiết. Nhờ đó, kết quả đo giữa các lần đo và giữa các người vận hành khác nhau luôn nhất quán — yếu tố quan trọng trong hệ thống quản lý chất lượng.
Thiết bị 368-764 có cần vòng chuẩn (setting ring) để hiệu chuẩn không, và MAZAKO có cung cấp không?
Theo thông số Mitutoyo, bộ tiêu chuẩn 368-764 không bao gồm vòng chuẩn (setting ring). Vòng chuẩn phải đặt riêng tùy kích thước lỗ cần hiệu chuẩn. MAZAKO có thể tư vấn và cung cấp vòng chuẩn phù hợp, liên hệ trực tiếp để được hỗ trợ.
Độ chính xác MPE ±3 µm của 368-764 có phù hợp với dung sai gia công H7 không?
Dung sai lỗ H7 tại phạm vi 12–16 mm theo ISO 286 tương ứng khoảng +18 µm, nghĩa là trường dung sai 18 µm. Với MPE ±3 µm, panme 368-764 có độ chính xác phù hợp để kiểm tra lỗ H7, đảm bảo sai số dụng cụ chiếm tỷ lệ nhỏ so với trường dung sai cần kiểm tra.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và hỗ trợ kỹ thuật cho Mitutoyo 368-764 tại Việt Nam không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, cung cấp thiết bị chính hãng kèm chứng chỉ kiểm tra xuất xưởng. Chúng tôi hỗ trợ tư vấn kỹ thuật, hướng dẫn sử dụng và kết nối dịch vụ hiệu chuẩn định kỳ theo yêu cầu của hệ thống ISO. Liên hệ đội ngũ kỹ thuật MAZAKO để được hỗ trợ cụ thể.
