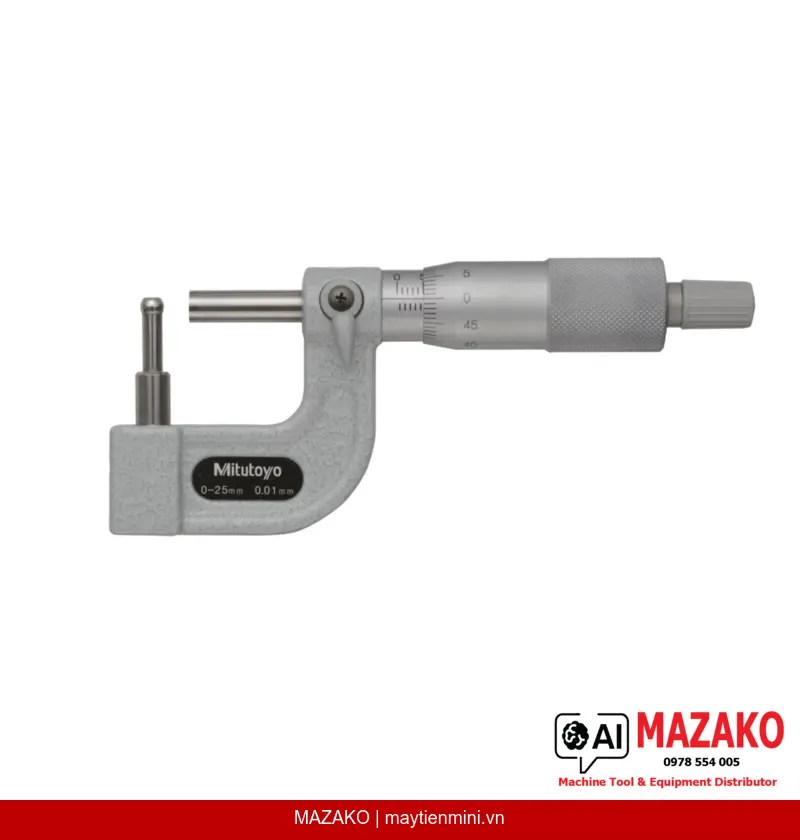

Panme Đo Thành Ống Mitutoyo 115-315 (0-25mm)
Panme đo thành ống Mitutoyo 115-315, phạm vi đo 0-25mm, độ chia 0,01mm, đe trụ chuyên dụng đo độ dày thành ống và đường ống công nghiệp.
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-315 là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo độ dày thành ống và đường ống chính xác với phạm vi đo 0-25mm và độ chia 0,01mm. Đe trụ hình trụ gắn trên trục đứng cho phép tiếp cận dễ dàng vào bề mặt cong của ống mà panme thông thường không thực hiện được.
Đe trụ chuyên dụng
Đe hình trụ Type C với chốt cầu D=4,7mm tiếp xúc chính xác với bề mặt trong ống cong, đảm bảo phép đo độ dày thành ống ổn định và đáng tin cậy.
Cơ cấu ratchet stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 3-8N, đảm bảo độ lặp lại cao cho mọi phép đo, loại bỏ sai số do người vận hành.
Bề mặt đo bền bỉ
Đầu đo trục được mài lapping carbide, đe làm từ thép tôi cứng, chịu mài mòn tốt trong môi trường sản xuất công nghiệp liên tục.
Độ chính xác cao
Sai số cho phép tối đa MPE ±3µm, bước ren trục đo 0,5mm, núm xoay và thân thước hoàn thiện chrome mờ giảm phản quang khi đọc số.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 115-315 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành gia công kim loại, sản xuất ống thép, đường ống dầu khí, và kiểm tra linh kiện ống trong ngành ô tô. Thiết kế đe trụ cho phép đo trực tiếp lên các ống có đường kính nhỏ mà thước cặp thông thường không tiếp cận được bề mặt trong.
Tiêu Chuẩn Chất Lượng Mitutoyo
Mitutoyo là thương hiệu dụng cụ đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Panme series 115 tuân thủ tiêu chuẩn kiểm định quốc tế, phù hợp sử dụng trong hệ thống quản lý chất lượng ISO 9001. Sản phẩm được giao kèm hộp bảo quản và cờ lê chuyên dụng.
Thông Số Nổi Bật
Phạm vi đo 0-25mm — Độ chia 0,01mm — MPE ±3µm — Đe Type C chốt cầu D=4,7mm — Khối lượng 180g — Kèm hộp và cờ lê.
- Phạm vi đo 0-25mm, độ chia 0,01mm, phù hợp kiểm tra thành ống mỏng đến dày
- Đe trụ Type C với chốt cầu D=4,7mm, tiếp xúc chính xác bề mặt cong trong ống
- Ratchet stop đảm bảo lực đo ổn định 3-8N, tăng độ lặp lại giữa các lần đo
- Đầu đo carbide mài lapping, đe thép tôi cứng — bền bỉ trong môi trường công nghiệp
- Khóa trục đo, bước ren 0,5mm, núm xoay chrome mờ ø18mm dễ cầm nắm

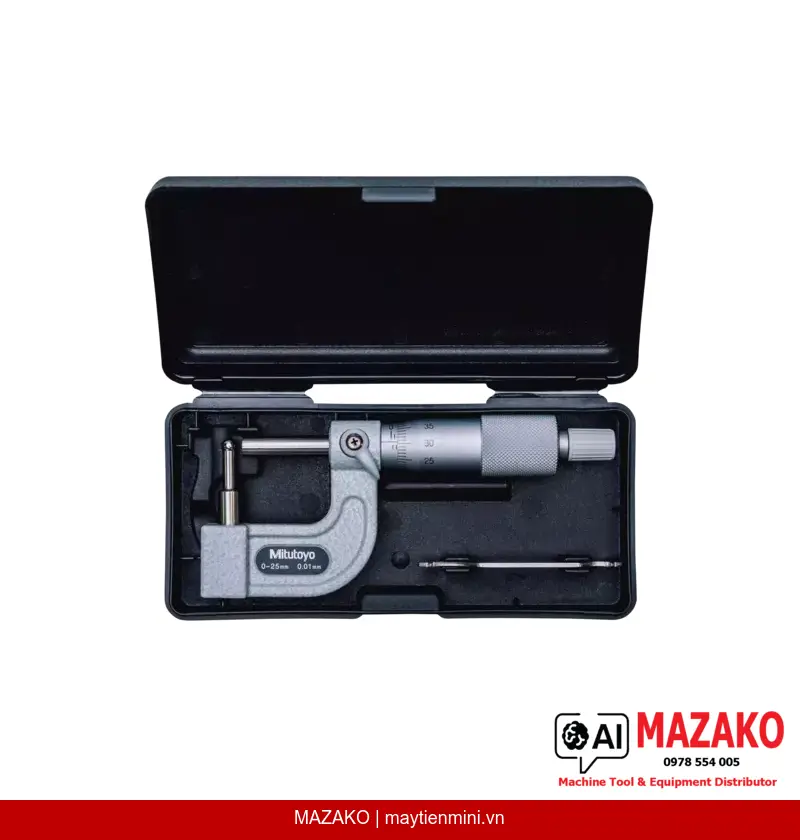

- Giao hàng kèm hộp bảo quản và cờ lê, sẵn sàng sử dụng ngay
Cần Báo Giá Panme Đo Thành Ống Mitutoyo 115-315?
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 115-315 |
| Thương hiệu | Mitutoyo |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±3 µm |
| Bề mặt đo đầu đo / đe | Đầu đo: carbide, mài lapping; Đe: thép tôi cứng (115-3xx) |
| Kiểu đe / đầu đo | Type C, chốt cầu D=4,7 mm / đầu đo phẳng |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 3 - 8 N |
| Phụ kiện đi kèm | Hộp bảo quản, cờ lê |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme đo thành ống Mitutoyo 115-315 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đe trụ Type C với chốt cầu D=4,7mm gắn trên trục đứng, cho phép luồn vào bên trong ống để đo độ dày thành ống trực tiếp. Panme đo ngoài thông thường có đe phẳng, không thể tiếp cận bề mặt cong bên trong ống chính xác được.
Panme 115-315 đo được độ dày thành ống tối đa bao nhiêu?
Phạm vi đo của 115-315 là 0-25mm, phù hợp đo các thành ống có độ dày từ gần 0 đến 25mm. Đây là phạm vi đáp ứng hầu hết các loại ống thép công nghiệp và linh kiện ống trong ngành cơ khí, ô tô.
Cơ cấu ratchet stop trên panme 115-315 có tác dụng gì trong thực tế sản xuất?
Ratchet stop kiểm soát lực đo trong khoảng 3-8N, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau bất kể người vận hành. Điều này trực tiếp cải thiện độ lặp lại của phép đo, giảm sai số giữa các ca sản xuất và giữa các kiểm tra viên khác nhau.
Vật liệu đầu đo và đe của Mitutoyo 115-315 có phù hợp với môi trường sản xuất liên tục không?
Đầu đo trục được làm bằng carbide mài lapping, chịu mài mòn vượt trội so với thép thông thường. Đe được làm từ thép tôi cứng, phù hợp sử dụng liên tục trong môi trường nhà máy sản xuất. Cả hai bề mặt đảm bảo độ bền dài hạn và duy trì độ chính xác theo thời gian.
Panme Mitutoyo 115-315 có cần hiệu chuẩn định kỳ không và MAZAKO có hỗ trợ không?
Theo tiêu chuẩn ISO 9001, tất cả dụng cụ đo lường bao gồm panme cần được hiệu chuẩn định kỳ tùy theo tần suất sử dụng và yêu cầu hệ thống quản lý chất lượng của từng nhà máy. MAZAKO hỗ trợ tư vấn về chu kỳ hiệu chuẩn và kết nối dịch vụ hiệu chuẩn có chứng chỉ cho khách hàng.
