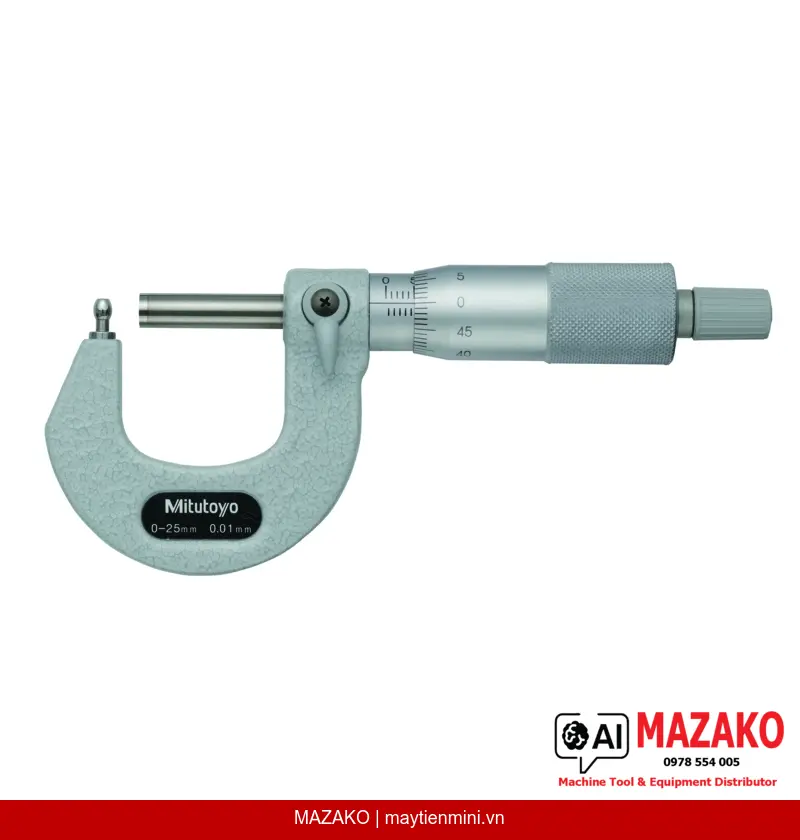

Panme Đo Thành Ống Mitutoyo 115-308 (0-25mm)
Panme đo thành ống Mitutoyo 115-308, phạm vi đo 0-25mm, độ chia 0,01mm, đe cầu D=3,5mm chuyên đo độ dày thành ống và ống dẫn công nghiệp. Cơ khí, độ chính xác ±3µm.
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-308 là dòng panme cơ khí chuyên dụng, được thiết kế đặc biệt để đo độ dày thành ống và ống dẫn trong môi trường sản xuất công nghiệp. Đe cầu kiểu B (D=3,5mm) gắn trên trụ cho phép tiếp cận chính xác vào bề mặt trong của ống, trong khi đầu đo phẳng phía trên đảm bảo diện tích tiếp xúc ổn định. Phạm vi đo 0-25mm với độ chia 0,01mm đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt.
Đe Cầu Chuyên Dụng
Đe hình cầu D=3,5mm gắn trên trụ (Type B) cho phép tiếp cận sâu vào lòng ống, đảm bảo đo chính xác độ dày thành ống có đường kính nhỏ.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp giới hạn lực đo trong khoảng 5-10N, đảm bảo độ lặp lại cao giữa các lần đo và loại bỏ sai số do lực kẹp không đều.
Bề Mặt Đo Cao Cấp
Đầu đo được làm từ hợp kim cứng (carbide-tipped) với bề mặt micro-lap finish; đe bằng thép cứng, đảm bảo độ bền lâu dài trong môi trường sản xuất liên tục.
Độ Chính Xác Mitutoyo
Sai số cho phép tối đa MPE ±3µm, núm xoay và thân thước hoàn thiện satin chrome ø18mm, đáp ứng yêu cầu kiểm tra QC/QA trong ngành gia công cơ khí.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme 115-308 được sử dụng phổ biến trong kiểm tra độ dày thành ống thép, ống đồng, ống nhôm và các loại ống dẫn công nghiệp. Đây là công cụ thiết yếu tại các bộ phận QC kiểm soát kích thước ống trước khi xuất xưởng hoặc trước khi đưa vào lắp ráp cụm chi tiết.
Thiết Kế Tiện Dụng Cho Môi Trường Nhà Máy
Trục đo ø6,35mm với bước ren 0,5mm cho cảm giác đo mượt mà và ổn định. Khóa trục đo (spindle lock) giúp cố định kết quả khi cần ghi nhận hoặc chuyển đọc số. Khối lượng chỉ 180g, dễ cầm tay và sử dụng liên tục trong ca sản xuất dài.
Giao Hàng Đầy Đủ Phụ Kiện
Sản phẩm được giao kèm hộp đựng bảo quản và cờ-lê chuyên dụng, sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Phạm vi đo 0-25mm, độ chia 0,01mm
- Đe cầu Type B D=3,5mm chuyên đo thành ống
- Sai số MPE ±3µm theo tiêu chuẩn Mitutoyo
- Cơ cấu ratchet stop đảm bảo độ lặp lại cao
- Đầu đo carbide-tipped, đe thép cứng chống mài mòn
- Khóa trục đo, núm xoay satin chrome ø18mm
- Giao hàng kèm hộp và cờ-lê chuyên dụng
Tư Vấn Và Báo Giá Panme Mitutoyo 115-308
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo - Đầu đo | Carbide-tipped, micro-lap finish |
| Bề mặt đo - Đe | Thép cứng (115-3xx) |
| Kiểu đe / Đầu đo | Type B, đe cầu D=3,5 mm / đầu đo phẳng |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome finish, ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ-lê chuyên dụng |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme đo thành ống Mitutoyo 115-308 dùng để đo loại ống nào?
Thiết bị phù hợp để đo độ dày thành của các loại ống tròn như ống thép, ống đồng, ống nhôm và ống dẫn công nghiệp. Đe cầu Type B với đường kính D=3,5mm cho phép tiếp cận vào bề mặt trong của ống có đường kính nhỏ mà các loại panme thông thường không thực hiện được.
Độ chính xác của Mitutoyo 115-308 là bao nhiêu?
Sai số cho phép tối đa (MPE) là ±3µm với độ chia 0,01mm. Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5-10N, đảm bảo kết quả nhất quán và độ lặp lại cao trong quá trình đo hàng loạt tại bộ phận QC/QA.
Sự khác biệt giữa đe cầu Type B và các kiểu đe khác trên panme đo thành ống là gì?
Đe cầu Type B với D=3,5mm được thiết kế để tiếp xúc đúng điểm trên bề mặt cong bên trong ống, giảm thiểu sai số do diện tích tiếp xúc. So với đe phẳng, đe cầu cho phép đo chính xác hơn trên các ống có đường kính nhỏ hoặc bề mặt trong không hoàn toàn phẳng.
Mitutoyo 115-308 có cần hiệu chuẩn định kỳ không?
Có, theo yêu cầu hệ thống quản lý chất lượng ISO, tất cả thiết bị đo lường cần được hiệu chuẩn định kỳ. Panme 115-308 sử dụng cờ-lê đi kèm để điều chỉnh điểm zero và nên được hiệu chuẩn tại phòng lab được công nhận theo chu kỳ phù hợp với tần suất sử dụng.
MAZAKO có cung cấp dịch vụ bảo hành và hỗ trợ kỹ thuật cho Mitutoyo 115-308 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, cung cấp đầy đủ hỗ trợ kỹ thuật, tư vấn lựa chọn thiết bị phù hợp và hướng dẫn sử dụng. Liên hệ trực tiếp với MAZAKO để được báo giá chính xác và tư vấn về chính sách bảo hành áp dụng.
