Panme cơ Mitutoyo

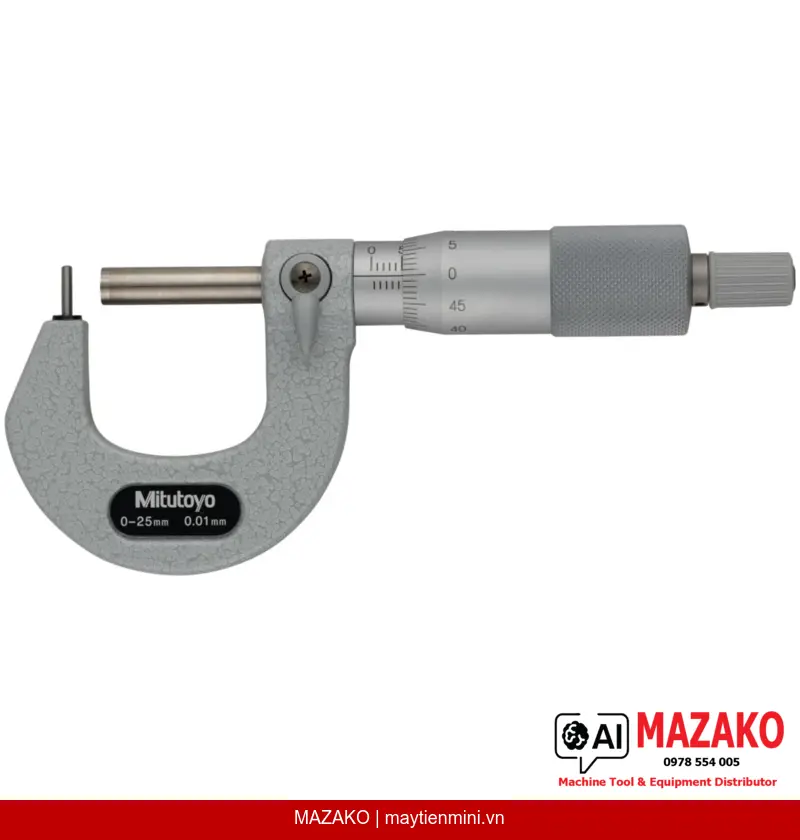

Panme Đo Thành Ống Mitutoyo 115-302 (0-25mm)
Panme đo thành ống Mitutoyo 115-302, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo carbide, dùng đo độ dày thành ống, vòng bi và bạc đạn chính xác.
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-302 (Model BMB1-25) là dòng panme cơ khí chuyên dụng để đo độ dày thành ống, vòng bi, bạc đạn và các bề mặt cong khác. Với đầu đo dạng chốt (pin Ø1,8mm) kết hợp mặt phẳng, thiết bị cho phép tiếp cận và đo chính xác những vị trí mà panme thông thường không thực hiện được.
Đầu đo carbide chống mài mòn
Đầu đo (spindle) và đe (anvil) đều được làm từ hợp kim carbide, xử lý micro-lap finish, đảm bảo độ bền cao và duy trì độ chính xác lâu dài trong môi trường sản xuất.
Thiết kế đầu đo dạng chốt Type A
Đe dạng chốt pin Ø1,8mm cho phép tiếp cận sâu vào lòng ống, đo được độ dày thành ống mỏng mà các loại panme thông thường không thể đo được.
Cơ cấu khóa trục đo
Đầu đo trang bị khóa trục (spindle lock), giúp cố định giá trị đo trong quá trình đọc số liệu, hạn chế sai số do thao tác người dùng.
Sai số cho phép ±3 µm
Sai số lớn nhất cho phép MPE ±3 µm đáp ứng tiêu chuẩn kiểm soát chất lượng trong sản xuất cơ khí chính xác, gia công ống và linh kiện trụ tròn.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo thành ống Mitutoyo 115-302 được sử dụng phổ biến trong các bộ phận QC/QA tại nhà máy cơ khí, chế tạo máy, sản xuất vòng bi và các ngành gia công kim loại chính xác. Thiết bị phù hợp để kiểm tra độ dày thành ống thủy lực, ống dẫn, bạc lót và các chi tiết có tiết diện tròn yêu cầu kiểm soát kích thước nghiêm ngặt.
Thông số vận hành
Panme hoạt động theo nguyên lý cơ khí (analog), phạm vi đo 0-25mm với bước tiến trục đo 0,5mm/vòng, mặt thimble và sleeve hoàn thiện satin chrome giúp dễ đọc vạch chia trong điều kiện ánh sáng thực tế nhà xưởng. Lực đo trong khoảng 5-10 N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết đo.

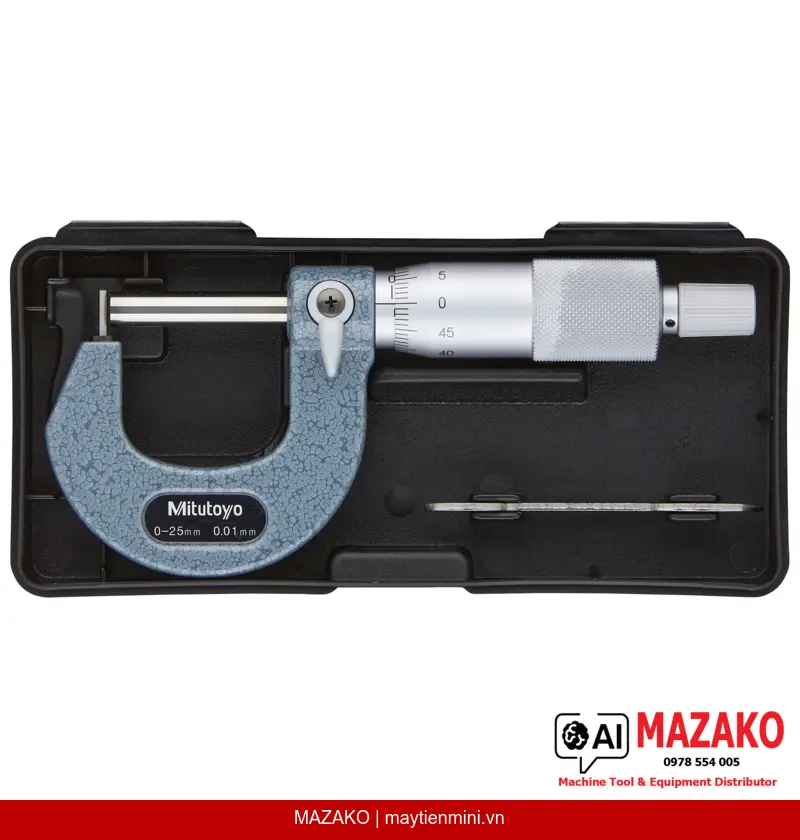

Giao hàng đầy đủ phụ kiện
Sản phẩm được giao kèm hộp đựng chuyên dụng và cờ lê điều chỉnh, đảm bảo thiết bị được bảo quản đúng cách và sẵn sàng sử dụng ngay khi nhận hàng.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
- Phạm vi đo 0-25mm, độ chia 0,01mm
- Đầu đo carbide bền, sai số MPE ±3 µm
- Đe dạng chốt pin Ø1,8mm, đo được thành ống mỏng và bạc đạn
- Có khóa trục đo, khối lượng nhẹ 180g, thao tác linh hoạt
- Giao hàng kèm hộp và cờ lê — sẵn sàng sử dụng ngay
Tư vấn & Báo giá Panme Đo Thành Ống Mitutoyo 115-302
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | BMB1-25 |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số lớn nhất cho phép (MPE) | ±3 µm |
| Bề mặt đầu đo | Đầu đo (spindle) và đe (anvil): carbide, micro-lap finish (115-1xx, 115-2xx); Spindle: carbide, micro-lap finish; Anvil: thép đã tôi cứng (115-3xx) |
| Loại đe / Đầu đo | Type A, chốt pin D=1,8 mm / mặt phẳng |
| Trục đo | Có khóa trục, Ø6,35 mm, bước tiến 0,5 mm/vòng |
| Mặt chia độ | Thimble và sleeve hoàn thiện satin chrome, Ø18 mm |
| Lực đo | 5 - 10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê điều chỉnh |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme đo thành ống Mitutoyo 115-302 dùng để đo những chi tiết nào?
Thiết bị được thiết kế chuyên để đo độ dày thành ống, vòng bi, bạc đạn và các chi tiết hình trụ có bề mặt cong. Đầu đo dạng chốt pin Ø1,8mm cho phép tiếp cận vào lòng ống và các rãnh hẹp mà panme thông thường không thể đo được.
Độ chính xác của Mitutoyo 115-302 có đáp ứng yêu cầu kiểm tra chất lượng sản xuất không?
Có. Sai số lớn nhất cho phép MPE là ±3 µm với độ chia 0,01mm, đáp ứng tiêu chuẩn kiểm soát chất lượng trong gia công cơ khí chính xác. Đây là mức độ chính xác phù hợp cho hầu hết các ứng dụng QC/QA trong sản xuất công nghiệp.
Đầu đo của Mitutoyo 115-302 được làm từ vật liệu gì và có bền không?
Đầu đo (spindle) được làm từ hợp kim carbide với xử lý bề mặt micro-lap finish, có độ cứng và khả năng chống mài mòn cao. Vật liệu này đảm bảo duy trì độ chính xác ổn định trong quá trình sử dụng lâu dài tại môi trường nhà xưởng.
Panme 115-302 có kèm phụ kiện gì khi mua?
Sản phẩm được giao kèm hộp đựng chuyên dụng và cờ lê điều chỉnh. Hộp đựng giúp bảo quản thiết bị tránh va đập và bụi bẩn, đảm bảo độ chính xác được duy trì trong quá trình lưu trữ và vận chuyển.
Làm thế nào để đặt mua Panme đo thành ống Mitutoyo 115-302 tại MAZAKO?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh liên lạc của công ty để được tư vấn kỹ thuật và nhận báo giá chính xác. Đội ngũ kỹ thuật của MAZAKO sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu sản xuất cụ thể của từng khách hàng.
