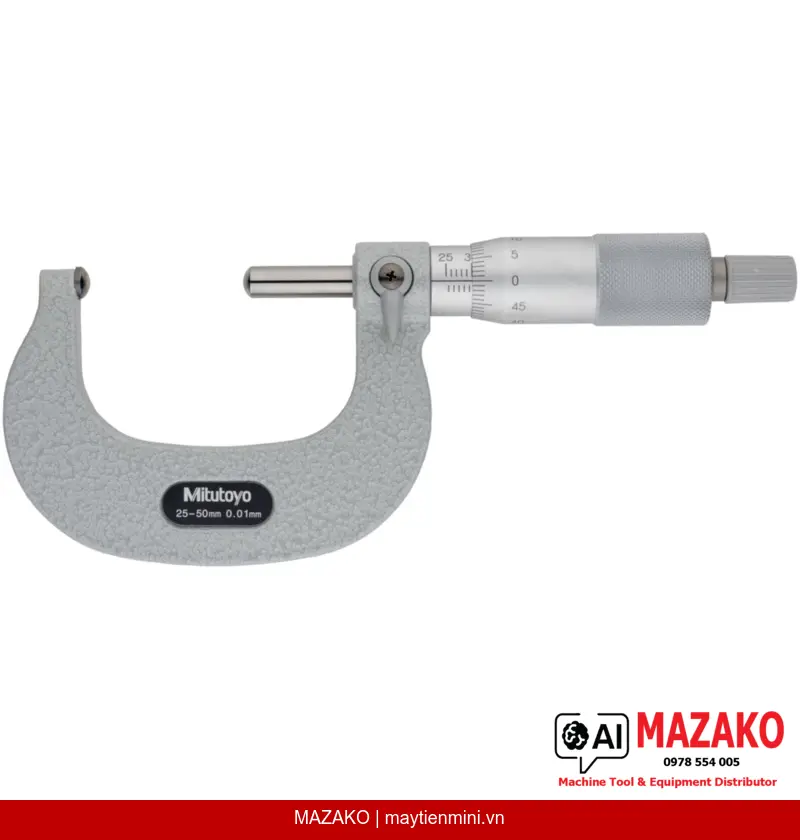

Panme đo thành ống Mitutoyo 115-216 – Đầu đo cầu, Phạm vi 25–50 mm
Panme đo thành ống Mitutoyo 115-216 kiểu cơ khí, phạm vi 25–50 mm, đầu đo và đe dạng cầu SR=4 mm, độ chia 0,01 mm. Dùng để đo chiều dày thành ống và đường ống chính xác trong môi trường sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-216 là dòng panme cơ khí chuyên dụng, được thiết kế để đo chiều dày thành ống và đường ống với độ chính xác cao. Đầu đo và đe kiểu cầu (SR=4 mm) cho phép tiếp xúc điểm chính xác trên bề mặt cong, phù hợp với các ứng dụng kiểm tra chất lượng trong ngành cơ khí, dầu khí và chế tạo thiết bị áp lực.
Đầu đo và đe dạng cầu
Cả đầu đo (spindle) và đe (anvil) đều có dạng cầu SR=4 mm, được mài bóng carbide, đảm bảo tiếp xúc điểm ổn định khi đo thành ống cong.
Chốt hãm và ratchet stop
Cơ cấu ratchet stop kiểm soát lực đo từ 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo. Chốt khóa trục đo giữ nguyên giá trị đọc khi lấy dụng cụ ra khỏi chi tiết.
Độ chính xác kiểm chứng được
Sai số cho phép tối đa ±3 µm theo tiêu chuẩn. Đi kèm chuẩn hiệu chỉnh (setting standard) và cờ lê, sẵn sàng sử dụng ngay khi mở hộp.
Bề mặt đọc số rõ ràng
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18 mm, vạch chia 0,01 mm dễ đọc trong môi trường nhà xưởng.
Ứng dụng trong kiểm soát chất lượng (QC/QA)
Panme đo thành ống 115-216 được ứng dụng phổ biến trong kiểm tra chiều dày thành ống thép, ống đồng, ống nhựa kỹ thuật và các chi tiết hình ống trong ngành chế tạo máy, dầu khí, và thiết bị y tế. Thiết kế đầu đo cầu giúp đo được các vị trí cong tròn mà panme tiêu chuẩn không tiếp cận được.
Độ bền và tin cậy thương hiệu Mitutoyo
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme 115-216 được sản xuất theo tiêu chuẩn JIS, đảm bảo tuổi thọ lâu dài trong môi trường sản xuất công nghiệp liên tục.
Bộ phụ kiện đi kèm tiêu chuẩn

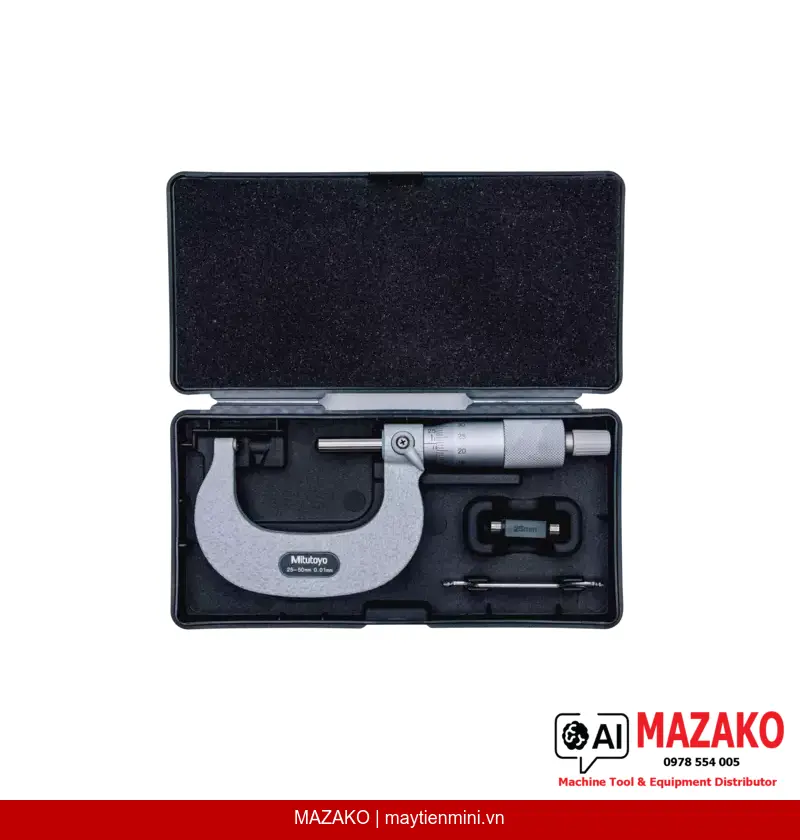

Sản phẩm được giao kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh (setting standard), đáp ứng yêu cầu truy xuất hiệu chuẩn trong hệ thống quản lý chất lượng ISO.
- Phạm vi đo: 25–50 mm – phù hợp ống cỡ trung và lớn
- Độ chia 0,01 mm – đọc trực tiếp không cần tính toán
- Sai số tối đa ±3 µm – đáp ứng yêu cầu kiểm tra chính xác cao
- Đầu đo carbide micro-lap – chống mài mòn, duy trì độ chính xác lâu dài
- Khối lượng 240 g – cân bằng, thao tác dễ dàng trong sản xuất
Nhận báo giá Panme đo thành ống Mitutoyo 115-216
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo | Đầu đo và đe: carbide, mài bóng micro-lap (115-2xx) |
| Kiểu đe / đầu đo (Anvil / Spindle) | Loại F – dạng cầu SR=4 mm |
| Trục đo (Spindle) | Có chốt khóa, ø6,35 mm, bước ren 0,5 mm |
| Mặt đọc số | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 240 g |
Câu hỏi thường gặp
Panme đo thành ống Mitutoyo 115-216 khác panme thông thường ở điểm nào?
Điểm khác biệt chính là đầu đo và đe đều có dạng cầu (SR=4 mm) thay vì mặt phẳng. Thiết kế này cho phép tiếp xúc điểm chính xác trên bề mặt cong của ống, đảm bảo phép đo chiều dày thành ống không bị sai lệch do hình dạng chi tiết.
Phạm vi đo 25–50 mm có phù hợp với ống kích thước nào?
Phạm vi đo 25–50 mm đề cập đến chiều dày thành ống có thể đo được, không phải đường kính ống. Thiết bị phù hợp để kiểm tra các ống có thành dày từ 25 mm đến 50 mm, thường gặp trong ống thép áp lực, ống đồng dày và chi tiết hình trụ có thành dày trong chế tạo máy.
Cơ cấu ratchet stop hoạt động như thế nào và tại sao quan trọng?
Ratchet stop là cơ cấu giới hạn lực đo, tự động trượt khi lực đo đạt ngưỡng 5–10 N đã được thiết lập. Nhờ đó, lực tác động lên chi tiết và đầu đo luôn đồng nhất giữa các lần đo, đảm bảo độ lặp lại và tránh biến dạng chi tiết mỏng.
Thiết bị có đi kèm chuẩn hiệu chỉnh không, và cách sử dụng như thế nào?
Có. Bộ sản phẩm đi kèm chuẩn hiệu chỉnh (setting standard) có kích thước chuẩn xác. Trước khi đo, người dùng dùng chuẩn này để kiểm tra và điều chỉnh điểm không của panme bằng cờ lê đi kèm, đảm bảo phép đo luôn truy xuất được về chuẩn đo lường quốc gia.
Đầu đo carbide micro-lap mang lại lợi ích gì trong sử dụng lâu dài?
Carbide (hợp kim cứng) có độ cứng và khả năng chống mài mòn vượt trội so với thép thường. Bề mặt micro-lap (mài siêu bóng) giảm thiểu ma sát và tích tụ bụi bẩn. Kết hợp lại, đầu đo duy trì độ phẳng và kích thước tiêu chuẩn qua hàng ngàn chu kỳ đo, giảm tần suất hiệu chuẩn lại.
