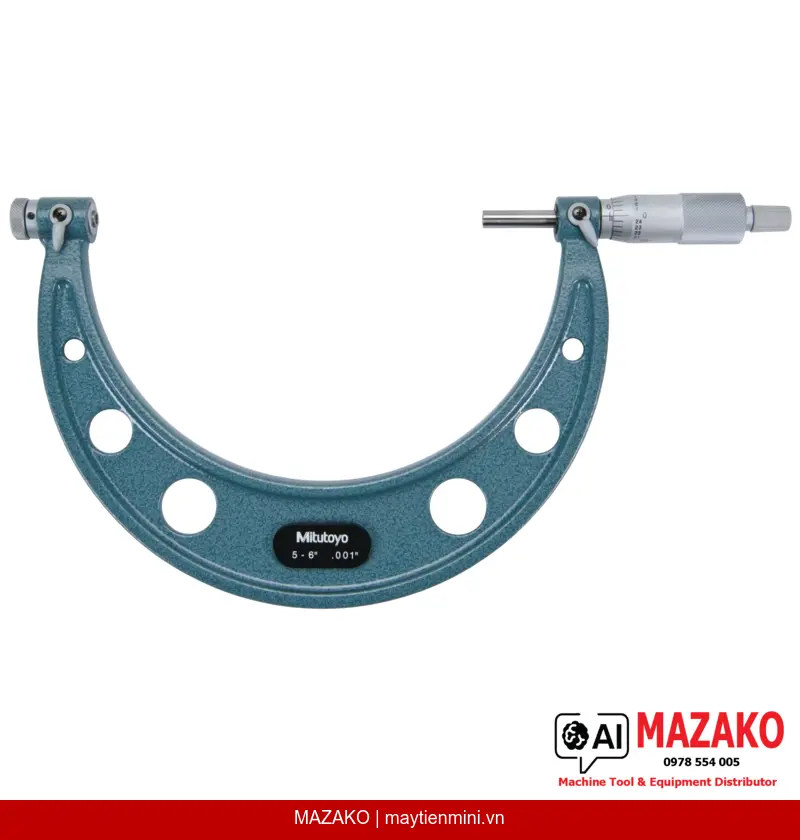

Panme đo ren vít Mitutoyo 126-142 (5-6 inch, 0,001″)
Panme đo ren vít cơ khí Mitutoyo 126-142, phạm vi đo 5-6 inch, độ chia 0,001", đầu đo thay thế được, đo đường kính ren hệ inch chính xác đến ±0,00025".
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-142 là dụng cụ đo cơ khí chuyên dụng cho việc xác định đường kính pitch của ren vít hệ inch (Unified/Whitworth) với phạm vi đo 5–6 inch. Thiết kế đầu đo thay thế được (anvil và spindle tip tùy chọn) giúp linh hoạt đo nhiều bước ren khác nhau trên cùng một thiết bị, phù hợp với môi trường kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Đầu đo thay thế linh hoạt

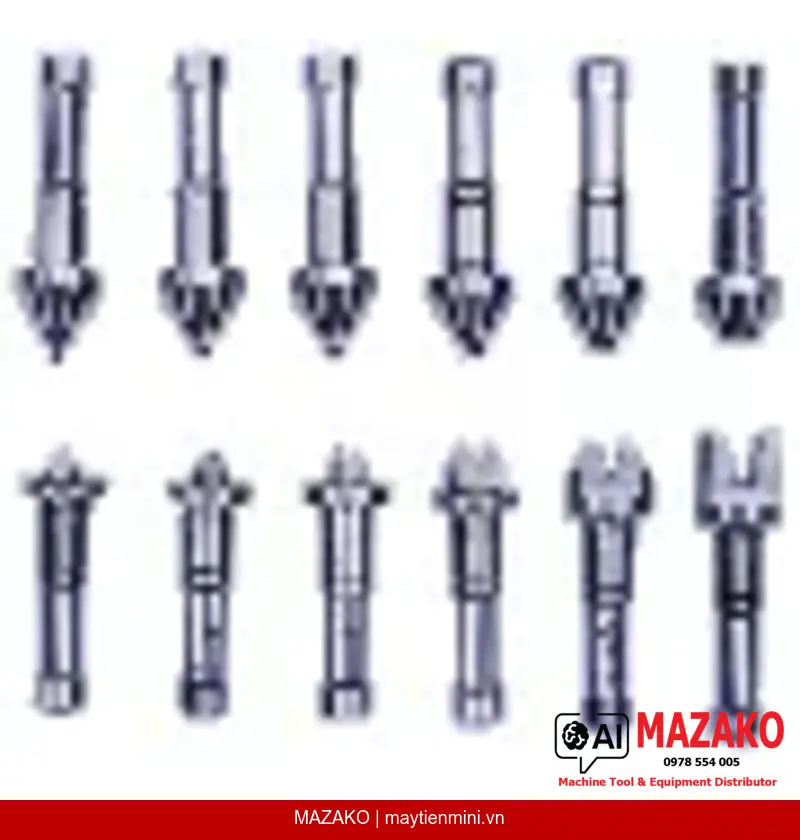

Anvil và spindle tip có thể thay thế (tùy chọn) cho phép đo nhiều bước ren hệ inch Unified và Whitworth mà không cần nhiều thiết bị riêng biệt.
Độ chính xác cao
Sai số cho phép tối đa MPE ±0,00025 inch, độ chia 0,001 inch, đáp ứng yêu cầu kiểm tra ren chính xác trong sản xuất công nghiệp.
Cơ cấu khóa trục đo
Trục đo ø6,35 mm tích hợp cơ cấu khóa spindle, đường ren bước 0,5 mm, đảm bảo cố định kết quả đo ổn định trong quá trình ghi nhận số liệu.
Hoàn thiện bề mặt chuyên nghiệp
Thimble và sleeve hoàn thiện bề mặt satin chrome ø18 mm, giảm phản quang, dễ đọc vạch chia ngay cả trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm soát chất lượng ren vít
Panme 126-142 được thiết kế đặc biệt để đo đường kính pitch (pitch diameter) của ren vít — thông số quan trọng nhất để đánh giá khả năng lắp ghép của ren. Thiết bị phù hợp với bộ phận QC/QA tại các nhà máy cơ khí, chế tạo máy, gia công khuôn mẫu và các ngành đòi hỏi kiểm soát dung sai ren nghiêm ngặt.
Chuẩn hiệu chuẩn đi kèm
Thiết bị được cung cấp kèm chuẩn hiệu chuẩn 60° (hệ inch) dùng để kiểm tra và hiệu chỉnh trước khi đo, đảm bảo độ tin cậy của kết quả ngay trong điều kiện sản xuất.
Thông số nổi bật
Phạm vi đo 5–6 inch | Độ chia 0,001 inch | MPE ±0,00025 inch | Lực đo 5–10 N | Khối lượng 620 g | Kèm hộp đựng, cờ lê và chuẩn 60°.
- Phù hợp đo ren hệ inch Unified (60°) và Whitworth với đầu đo tùy chọn
- Trục đo có khóa spindle, ổn định kết quả trong quá trình ghi nhận
- Bề mặt satin chrome chống chói, dễ đọc trong môi trường nhà xưởng
- Đi kèm chuẩn hiệu chuẩn 60° (inch), hộp đựng và cờ lê chuyên dụng
- Sản phẩm chính hãng Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản
Tư vấn và báo giá Panme đo ren Mitutoyo 126-142
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 5–6 ' |
| Độ chia (Graduation) | 0,001' |
| Sai số cho phép tối đa (MPE) | ±0,00025' |
| Bề mặt đo | Anvil và spindle tip thay thế được (tùy chọn) |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Thang đọc | Thimble và sleeve satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chuẩn 60° (inch) |
| Khối lượng | 620 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 126-142 dùng để đo thông số gì của ren vít?
Thiết bị 126-142 được dùng để đo đường kính pitch (pitch diameter) của ren vít — thông số quyết định khả năng lắp ghép và dung sai của ren. Đây là thông số quan trọng hơn đường kính ngoài hay đường kính chân ren trong kiểm soát chất lượng sản xuất cơ khí.
Panme 126-142 đo được loại ren nào?
Thiết bị tương thích với ren hệ inch, bao gồm ren Unified (60°) và ren Whitworth, thông qua bộ đầu đo anvil và spindle tip thay thế được (phụ kiện tùy chọn, mua riêng). Chuẩn hiệu chuẩn 60° hệ inch được cung cấp kèm theo máy.
Đầu đo thay thế (anvil/spindle tip) có đi kèm sản phẩm không?
Các đầu đo anvil và spindle tip thay thế là phụ kiện tùy chọn, không đi kèm trong gói chuẩn của máy 126-142. Gói chuẩn bao gồm hộp đựng, cờ lê và chuẩn hiệu chuẩn 60° (inch). Khách hàng cần đặt mua thêm bộ đầu đo phù hợp với bước ren cần đo.
Làm thế nào để đảm bảo độ chính xác khi sử dụng Panme 126-142?
Trước khi đo, cần hiệu chuẩn thiết bị bằng chuẩn 60° đi kèm để kiểm tra điểm 0 và loại bỏ sai số tích lũy. Đảm bảo lực đo trong khoảng 5–10 N theo khuyến nghị của nhà sản xuất, và sử dụng cơ cấu khóa spindle khi đọc kết quả để tránh dịch chuyển số đo.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 126-142 không?
MAZAKO phân phối chính hãng thiết bị Mitutoyo tại Việt Nam và hỗ trợ tư vấn kỹ thuật cho khách hàng B2B. Để biết thông tin chi tiết về chính sách bảo hành, dịch vụ hiệu chuẩn và hỗ trợ sau bán hàng, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của MAZAKO.
