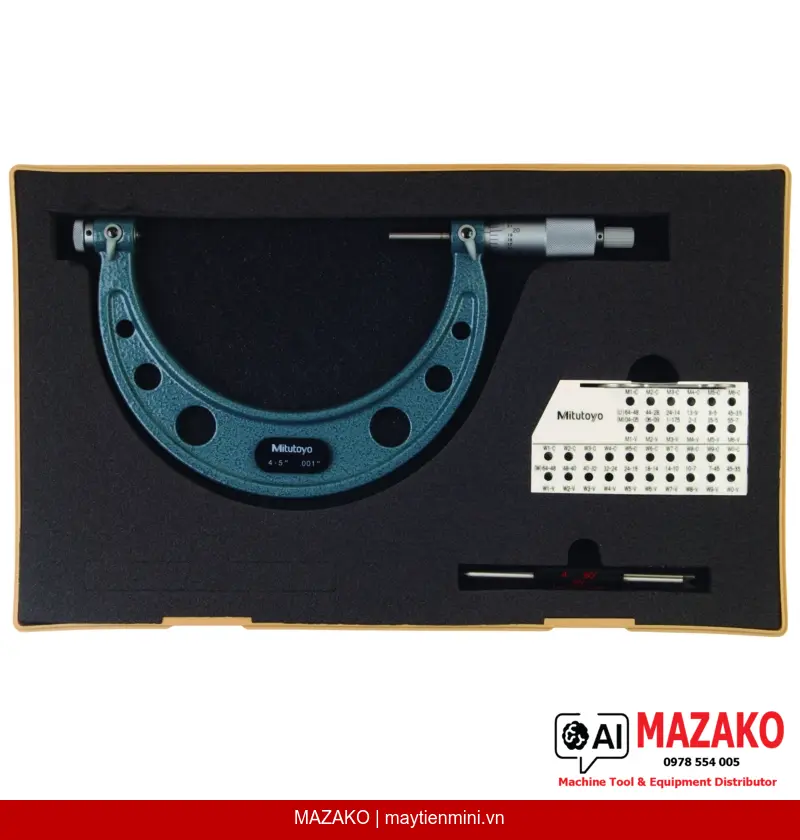

Panme Đo Ren Vít Mitutoyo 126-141 (4-5 inch)
Panme đo ren vít Mitutoyo 126-141 phạm vi đo 4–5 inch, độ chia 0,001 inch, đầu đo thay thế được, dùng đo đường kính trung bình ren hệ inch chính xác cao.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-141 là dụng cụ đo cơ khí chuyên dụng cho phép đo đường kính trung bình của ren vít hệ inch (Unified/Whitworth) trong phạm vi 4–5 inch. Với đầu đo và đe có thể thay thế tùy theo bước ren, thiết bị phù hợp cho nhiều dải bước ren khác nhau trong môi trường kiểm tra sản xuất công nghiệp.
Đầu đo thay thế linh hoạt

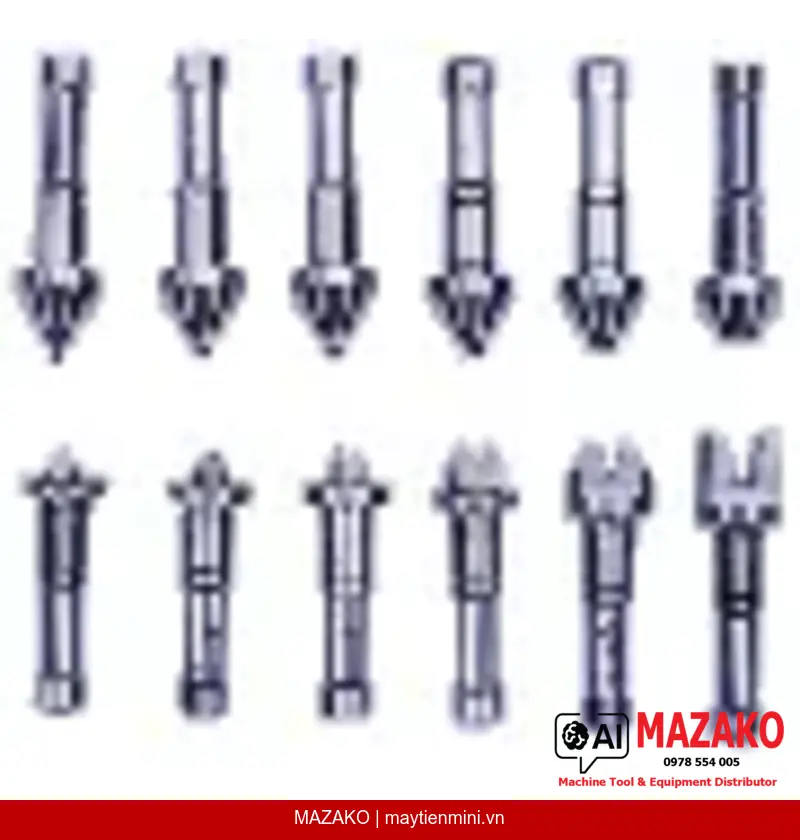

Đầu đo (spindle tip) và đe (anvil) có thể thay thế tùy chọn, cho phép đo nhiều dải bước ren Unified, Whitworth và metric 60° trên cùng một thân panme.
Độ chính xác cao
Sai số cho phép tối đa (MPE) ±0,00022 inch, đáp ứng yêu cầu kiểm tra ren vít chính xác trong sản xuất cơ khí chính xác và kiểm soát chất lượng.
Kết cấu bền, dễ vận hành
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt satin chrome, đường kính núm xoay 18 mm. Trang bị khóa trục đo (spindle lock) tiện lợi khi ghi chép kết quả.
Bộ tiêu chuẩn hiệu chuẩn đi kèm
Kèm theo cữ chuẩn 60° hệ inch để hiệu chuẩn nhanh tại xưởng, đảm bảo độ tin cậy đo lường liên tục theo tiêu chuẩn quản lý chất lượng.
Ứng dụng trong kiểm tra ren vít công nghiệp
Panme đo ren vít 126-141 được sử dụng rộng rãi trong bộ phận QC/QA tại các nhà máy cơ khí, chế tạo máy, gia công khuôn mẫu và lắp ráp thiết bị công nghiệp. Thiết bị cho phép kiểm tra đường kính trung bình ren vít trực tiếp — thông số quan trọng nhất quyết định khả năng ăn khớp và lắp ghép của mối ren.
Hệ đo và thông số vận hành
Thiết bị sử dụng hệ đo inch với độ chia 0,001 inch, phạm vi đo 4–5 inch. Lực đo trong khoảng 5–10 N đảm bảo tiếp xúc ổn định với bề mặt ren mà không gây biến dạng chi tiết. Bước ren trục đo 0,5 mm, đường kính trục đo 6,35 mm phù hợp với thiết kế chuẩn Mitutoyo.
Phù hợp cho hệ ren Unified và Whitworth
Với bộ đầu đo tùy chọn và cữ chuẩn 60° đi kèm, panme 126-141 có thể kiểm tra đa dạng tiêu chuẩn ren inch phổ biến trong công nghiệp Việt Nam và xuất khẩu.
- Phạm vi đo 4–5 inch, độ chia 0,001 inch
- Sai số MPE ±0,00022 inch
- Đầu đo và đe thay thế được (mua tùy chọn riêng)
- Khóa trục đo tiện lợi khi ghi kết quả
- Kèm hộp đựng, cờ lê chỉnh, cữ chuẩn 60° hệ inch
- Khối lượng 530 g, dễ cầm nắm trong môi trường sản xuất
Tư vấn & Báo giá Panme Đo Ren Mitutoyo 126-141
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 4–5 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00022 inch |
| Mặt đo | Đầu đo và đe thay thế được (tùy chọn) |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, cữ chuẩn 60° (hệ inch) |
| Khối lượng | 530 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-141 dùng để đo thông số gì?
Thiết bị dùng để đo đường kính trung bình (pitch diameter) của ren vít hệ inch, bao gồm các tiêu chuẩn Unified và Whitworth. Đây là thông số quan trọng nhất để đánh giá khả năng ăn khớp và lắp ghép của mối ren trong sản xuất cơ khí.
Đầu đo và đe có được cung cấp kèm theo không?
Đầu đo (spindle tip) và đe (anvil) thay thế được bán tùy chọn riêng, không bao gồm trong gói tiêu chuẩn. Người dùng cần chọn bộ đầu đo phù hợp với dải bước ren cần kiểm tra. Liên hệ MAZAKO để được tư vấn bộ phụ kiện phù hợp.
Cữ chuẩn đi kèm dùng để làm gì?
Cữ chuẩn 60° hệ inch đi kèm dùng để hiệu chuẩn (setting) panme trước khi đo, đảm bảo kết quả đo chính xác và truy nguyên được theo tiêu chuẩn đo lường. Việc hiệu chuẩn định kỳ là yêu cầu bắt buộc trong hệ thống quản lý chất lượng ISO.
Thiết bị này có phù hợp cho ren hệ metric không?
Thân panme 126-141 sử dụng hệ đo inch với phạm vi 4–5 inch. Tuy nhiên, với bộ đầu đo tùy chọn phù hợp, có thể đo ren metric có góc 60°. Nếu cần đo ren metric chuyên dụng, MAZAKO có thể tư vấn mã sản phẩm phù hợp hơn trong dòng panme đo ren Mitutoyo.
Lực đo 5–10 N có ảnh hưởng đến độ chính xác khi đo ren không?
Lực đo trong khoảng 5–10 N được Mitutoyo thiết kế để đảm bảo tiếp xúc ổn định giữa đầu đo và bề mặt ren mà không gây biến dạng chi tiết. Dải lực này phù hợp với đa số vật liệu kim loại thông dụng trong cơ khí chính xác và đảm bảo độ lặp lại (repeatability) cao trong môi trường sản xuất.
