Panme Đo Ren Vít Mitutoyo 126-140 (3–4 inch, Cơ Khí)
Panme đo ren vít cơ khí Mitutoyo 126-140, phạm vi đo 3–4 inch, độ chia 0,001 inch. Đầu đo và đe thay thế được, ratchet stop đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-140 là dòng panme cơ khí chuyên dụng, được thiết kế để đo đường kính trung bình của ren vít với phạm vi đo 3–4 inch. Sản phẩm tích hợp hệ thống đầu đo và đe thay thế linh hoạt, cho phép đo nhiều loại ren khác nhau chỉ với một thân panme duy nhất.
Đầu đo thay thế linh hoạt

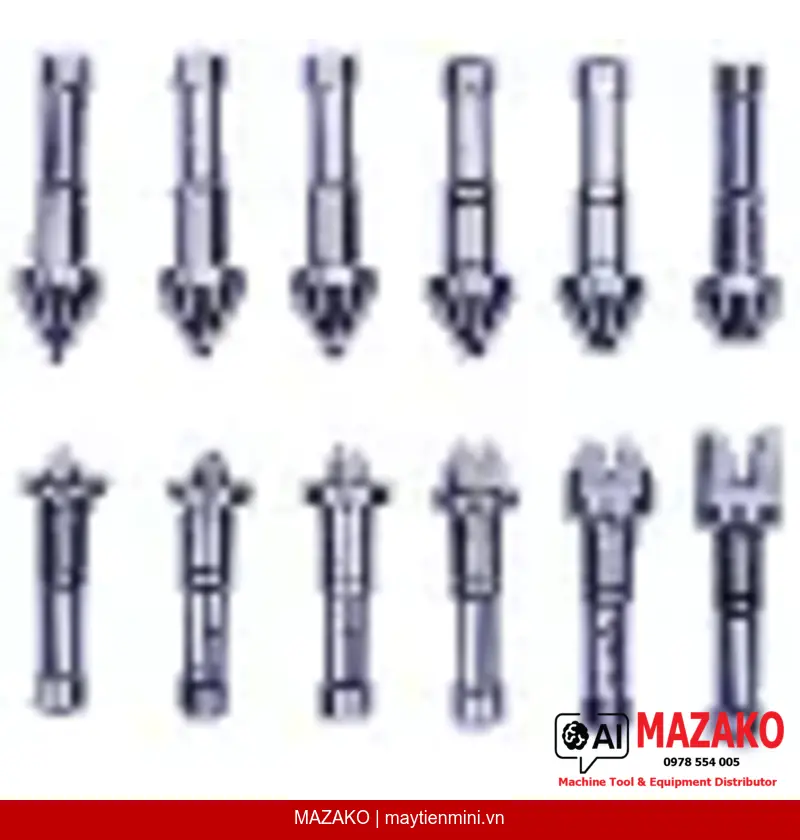

Đầu đo (spindle tip) và đe (anvil) có thể thay thế dễ dàng, hỗ trợ đo nhiều dạng ren khác nhau mà không cần thay toàn bộ thiết bị.
Tấm cách nhiệt tích hợp
Thân panme được trang bị tấm cách nhiệt (heat shield), giúp duy trì độ chính xác trong các ca đo kéo dài, hạn chế ảnh hưởng của nhiệt độ từ tay người dùng.
Ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định từ 5 đến 10 N, đảm bảo kết quả đo nhất quán giữa các lần đo và giữa các người đo khác nhau.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay (thimble) và thân thước (sleeve) được xử lý bề mặt satin chrome, chống lóa, dễ đọc số liệu trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng ren vít
Panme 126-140 phù hợp cho các bộ phận QC/QA cần kiểm tra kích thước ren vít hệ inch trong sản xuất cơ khí, chế tạo máy và các ngành công nghiệp đòi hỏi độ chính xác cao. Độ phân giải 0,001 inch và sai số cho phép ±0,00022 inch đáp ứng yêu cầu kiểm tra khắt khe nhất.
Bộ đi kèm đầy đủ, sẵn sàng sử dụng

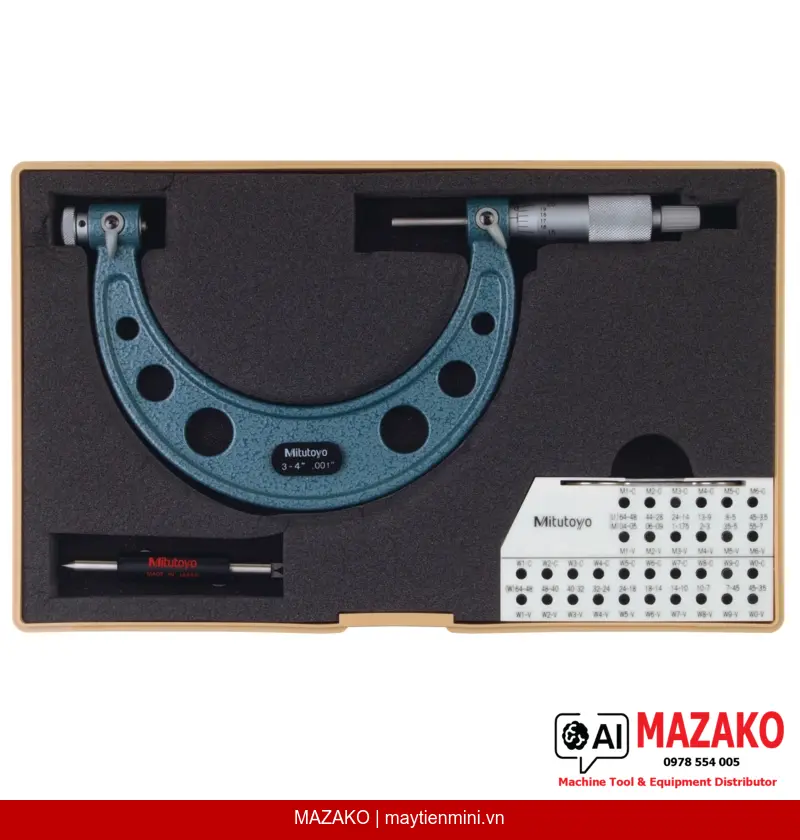

Sản phẩm được cung cấp kèm hộp bảo quản, cờ lê (spanner), và cữ chuẩn 60° hệ inch (setting standard), giúp người dùng có thể hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Tiêu chuẩn Mitutoyo — Độ tin cậy cho sản xuất công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được công nhận toàn cầu về độ chính xác và độ bền. Panme 126-140 được sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, phù hợp với các nhà máy áp dụng hệ thống ISO.
- Phạm vi đo 3–4 inch, độ chia 0,001 inch
- Đầu đo và đe thay thế được cho nhiều loại ren
- Tấm cách nhiệt bảo vệ độ chính xác khi đo lâu dài
- Ratchet stop kiểm soát lực đo 5–10 N
- Núm xoay và thân thước hoàn thiện satin chrome ø18 mm
- Trục đo ø6,35 mm, bước ren trục 0,5 mm, có khóa trục
- Kèm hộp, cờ lê và cữ chuẩn 60° hệ inch
- Khối lượng 450 g, cân bằng và dễ cầm nắm
Nhận báo giá Panme Đo Ren Vít Mitutoyo 126-140
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 3–4 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép lớn nhất (MPE) | ±0,00022 inch |
| Mặt đo | Đầu đo và đe thay thế được (tùy chọn) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Vạch chia (Scale) | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bộ đi kèm | Hộp bảo quản, cờ lê, cữ chuẩn 60° (inch) |
| Khối lượng | 450 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-140 đo được những loại ren nào?
Panme 126-140 sử dụng hệ thống đầu đo và đe thay thế được, cho phép đo nhiều loại ren hệ inch khác nhau bằng cách thay bộ đầu đo phù hợp. Cữ chuẩn đi kèm được thiết kế cho ren 60° hệ inch, phù hợp với ren tiêu chuẩn UNC, UNF và các dạng ren inch phổ biến.
Tấm cách nhiệt (heat shield) trên thân panme có tác dụng gì?
Tấm cách nhiệt ngăn nhiệt từ tay người dùng truyền vào thân panme, tránh làm giãn nở kim loại ảnh hưởng đến kết quả đo. Điều này đặc biệt quan trọng trong các ca đo kéo dài hoặc môi trường nhà xưởng có nhiệt độ thay đổi, giúp duy trì độ chính xác ổn định trong suốt quá trình sử dụng.
Ratchet stop hoạt động như thế nào và tại sao quan trọng trong đo ren?
Ratchet stop là cơ cấu giới hạn lực đo, tự động trượt khi lực đo đạt ngưỡng quy định (5–10 N với panme này). Khi đo ren, việc kiểm soát lực đo đặc biệt quan trọng vì tiếp xúc giữa đầu đo và biên dạng ren rất nhạy cảm — lực đo không đều sẽ gây sai số lớn. Ratchet stop đảm bảo kết quả nhất quán và độ lặp lại cao giữa các lần đo.
Có thể hiệu chuẩn panme 126-140 tại chỗ không? Cần dụng cụ gì?
Có thể hiệu chuẩn tại chỗ bằng cữ chuẩn 60° hệ inch được cung cấp kèm theo và cờ lê chuyên dụng trong bộ. Quy trình hiệu chuẩn tuân theo hướng dẫn của Mitutoyo. Để hiệu chuẩn chính thức có chứng chỉ, cần gửi thiết bị đến phòng hiệu chuẩn được công nhận.
MAZAKO có cung cấp bộ đầu đo thay thế cho panme 126-140 không?
MAZAKO cung cấp panme Mitutoyo 126-140 chính hãng kèm bộ phụ kiện gốc. Đối với bộ đầu đo và đe thay thế (interchangeable anvil/spindle inserts), khách hàng vui lòng liên hệ trực tiếp để được tư vấn mã phụ kiện tương thích và kiểm tra tình trạng hàng tồn kho.
