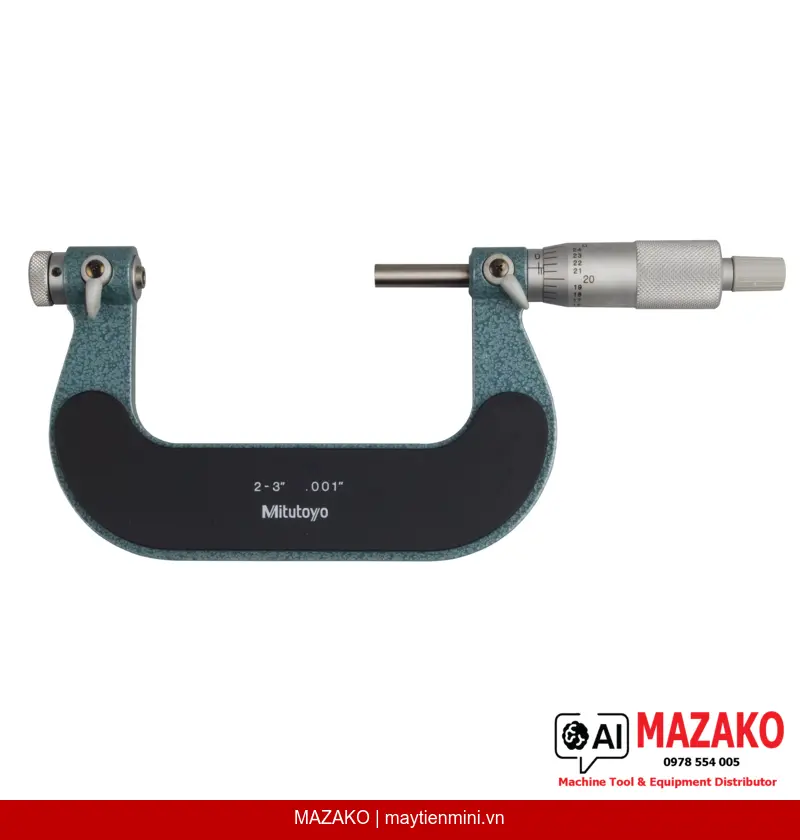

Panme Đo Ren Vít Mitutoyo 126-139 (2-3 inch, Cơ Khí)
Panme đo ren vít Mitutoyo 126-139 phạm vi đo 2–3 inch, độ chia 0,001 inch. Đầu đo và đe thay thế được, tích hợp cóc hãm lực đo, tấm cách nhiệt giữ độ chính xác lâu dài.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-139 là dòng panme cơ khí chuyên dụng cho đo kiểm ren vít, với phạm vi đo 2–3 inch và độ chia 0,001 inch. Thiết bị cho phép thay thế linh hoạt các đầu đo (đe và mũi trục đo) tương ứng với nhiều loại ren khác nhau, đáp ứng yêu cầu kiểm tra chất lượng trong môi trường sản xuất công nghiệp.

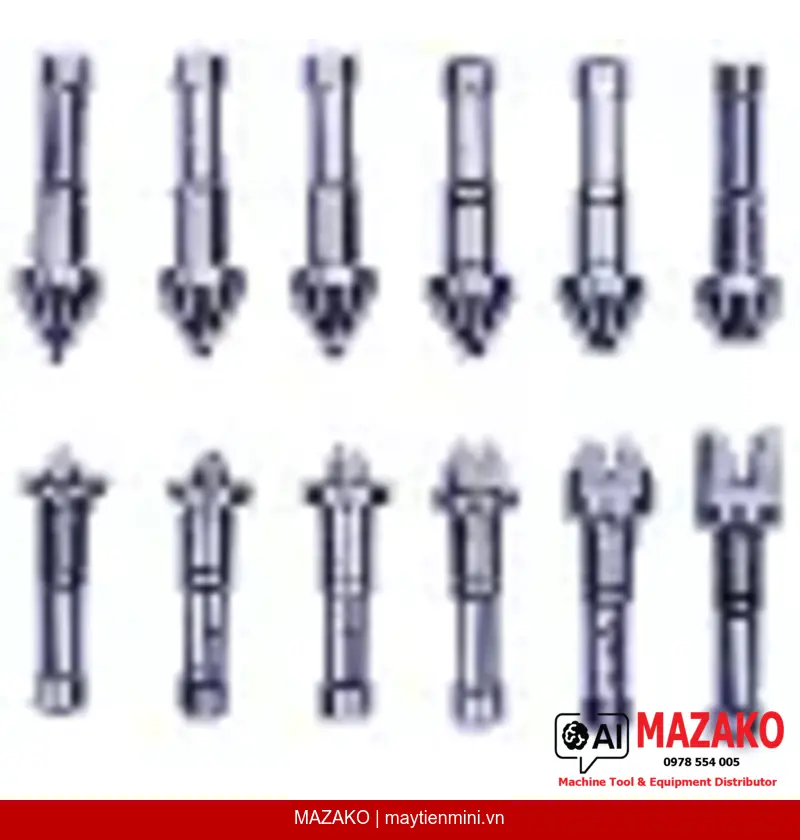

Đầu đo thay thế linh hoạt
Đe và mũi trục đo có thể tháo lắp dễ dàng, cho phép đo nhiều dạng ren trên cùng một thiết bị mà không cần đầu tư thêm panme riêng lẻ.
Khung thân tích hợp tấm cách nhiệt
Khung thân cứng vững với tấm cách nhiệt giúp hạn chế ảnh hưởng của nhiệt độ tay người dùng, duy trì độ chính xác trong suốt ca đo dài.
Cóc hãm lực đo
Cơ cấu cóc hãm (ratchet stop) đảm bảo lực đo nhất quán từ 5 đến 10 N, nâng cao độ lặp lại giữa các lần đo và giữa nhiều người dùng khác nhau.
Mặt chia thimble và thân satin chrome
Vạch chia trên núm xoay và thân thước được xử lý bề mặt satin chrome, dễ đọc và chống lóa trong điều kiện ánh sáng công xưởng.
Ứng dụng trong kiểm tra ren công nghiệp
Panme đo ren vít 126-139 được thiết kế cho bộ phận QC/QA trong các ngành cơ khí chính xác, sản xuất bu lông – đai ốc, chế tạo khuôn mẫu và lắp ráp máy móc. Thiết bị kiểm tra trực tiếp đường kính trung bình (pitch diameter) của ren hệ inch, đảm bảo chi tiết ren đạt dung sai thiết kế trước khi đưa vào lắp ráp.
Tiêu chuẩn giao hàng
Mỗi thiết bị được giao kèm hộp đựng, cờ lê chỉnh, và căn mẫu chuẩn 60° (hệ inch) — đủ điều kiện để hiệu chuẩn và sử dụng ngay tại xưởng mà không cần mua thêm phụ kiện.
Độ chính xác Mitutoyo — Sai số cho phép ±0,0002 inch
Sai số cho phép tối đa (MPE) chỉ ±0,0002 inch, đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong sản xuất cơ khí chính xác theo tiêu chuẩn quốc tế.
- Phạm vi đo 2–3 inch, độ chia 0,001 inch
- Đầu đo (đe và mũi trục đo) thay thế được, linh hoạt cho nhiều loại ren
- Sai số cho phép MPE: ±0,0002 inch
- Khóa trục đo, đường kính trục đo ø6,35 mm, bước ren trục 0,5 mm
- Lực đo 5–10 N với cóc hãm đảm bảo độ lặp lại cao
- Khối lượng 390 g, thuận tiện cho thao tác một tay
- Giao hàng đầy đủ: hộp, cờ lê, căn mẫu chuẩn 60° hệ inch
Tư vấn và báo giá Panme Đo Ren Vít Mitutoyo 126-139
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 2–3 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0002 inch |
| Mặt đo | Đe và mũi trục đo thay thế được (tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Mặt chia | Núm xoay và thân thước xử lý satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, căn mẫu chuẩn 60° (hệ inch) |
| Khối lượng | 390 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-139 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 2 đến 3 inch, độ chia 0,001 inch với sai số cho phép tối đa ±0,0002 inch. Đây là dải đo phù hợp cho các chi tiết ren kích thước trung bình đến lớn trong sản xuất cơ khí.
Đầu đo của panme 126-139 có thay thế được không?
Có. Đe và mũi trục đo được thiết kế để tháo lắp dễ dàng, cho phép sử dụng các đầu đo khác nhau tương ứng với từng dạng ren cần kiểm tra. Các đầu đo thay thế được cung cấp dưới dạng phụ kiện tùy chọn.
Tấm cách nhiệt trên khung thân có tác dụng gì trong thực tế đo?
Tấm cách nhiệt ngăn nhiệt độ từ bàn tay người đo truyền vào khung thân, giảm thiểu sự giãn nở nhiệt làm sai lệch kết quả. Điều này đặc biệt quan trọng trong các ca đo kéo dài hoặc môi trường có nhiệt độ dao động.
Cóc hãm lực đo (ratchet stop) ảnh hưởng thế nào đến độ lặp lại phép đo?
Cóc hãm giới hạn lực đo trong khoảng 5–10 N, đảm bảo áp lực tiếp xúc giữa đầu đo và bề mặt ren luôn nhất quán. Nhờ đó, kết quả đo không bị ảnh hưởng bởi lực tay khác nhau giữa các lần đo hay giữa nhiều người vận hành.
Panme 126-139 được giao kèm những gì và cần hiệu chuẩn thêm không?
Thiết bị được giao kèm hộp đựng, cờ lê chỉnh và căn mẫu chuẩn 60° hệ inch, đủ để thực hiện kiểm tra và hiệu chỉnh zero ngay tại xưởng. Để đảm bảo truy xuất nguồn gốc đo lường, nên thực hiện hiệu chuẩn định kỳ theo quy trình ISO của đơn vị.
