Panme Đo Ren Vít Mitutoyo 126-138 (1–2″, Cơ Khí, Đầu Đo Thay Thế)
Panme đo ren vít Mitutoyo 126-138, phạm vi đo 1–2", độ chia 0,001", đầu đo thay thế được, khung chống nhiệt, ratchet stop đảm bảo độ lặp lại cao.
Mô tả sản phẩm

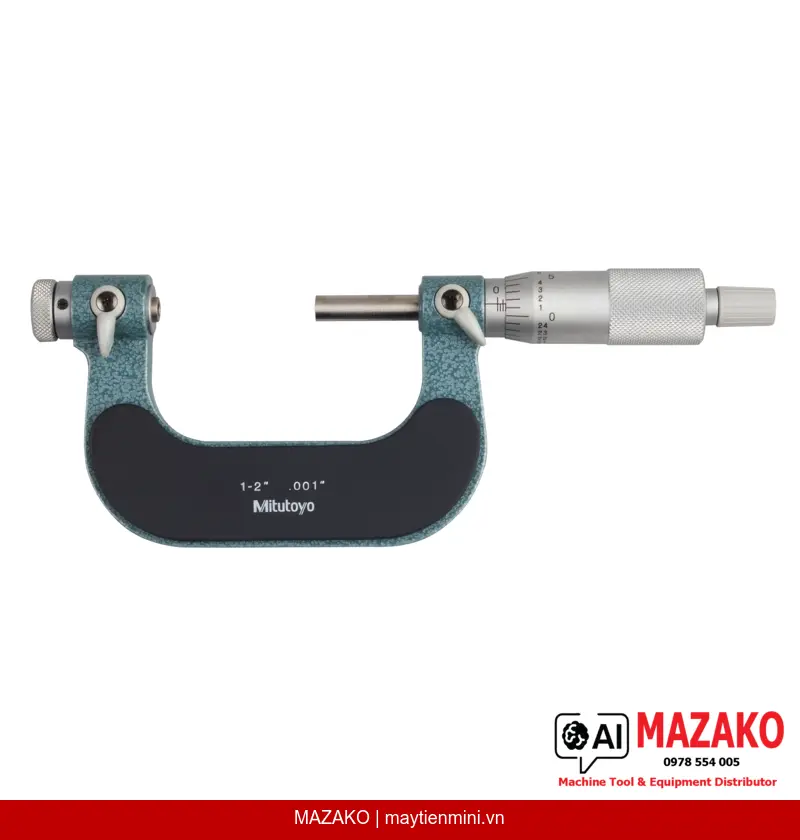

Panme đo ren vít Mitutoyo 126-138 là dòng panme cơ khí (analog) chuyên dụng để đo ren vít, với phạm vi đo 1–2' và độ chia 0,001'. Thiết kế cho phép thay thế linh hoạt các đầu đo (anvil/spindle inserts), giúp đo được nhiều loại ren khác nhau chỉ với một thân máy duy nhất.
Đầu Đo Thay Thế Linh Hoạt

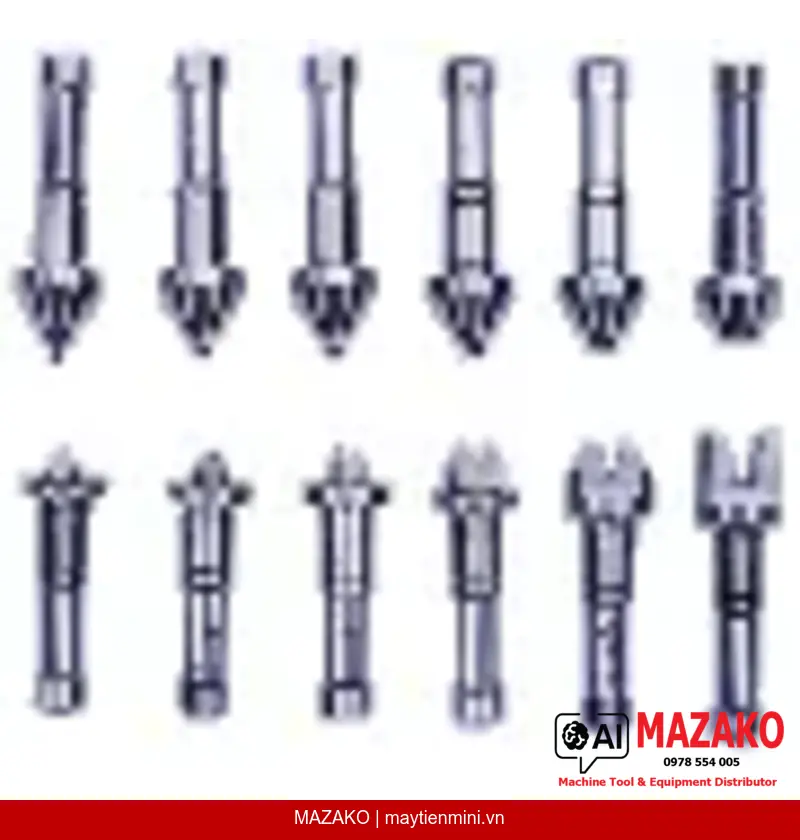

Bộ đầu đo (anvil và spindle inserts) có thể tháo lắp dễ dàng, cho phép đo nhiều tiêu chuẩn ren khác nhau mà không cần thêm thiết bị.
Khung Chống Nhiệt
Khung thân máy tích hợp tấm cách nhiệt (heat shield), duy trì độ chính xác đo ổn định ngay cả trong các ca đo kéo dài liên tục.
Ratchet Stop Kiểm Soát Lực Đo
Cơ cấu ratchet stop chuẩn hóa lực đo trong khoảng 5–10 N, đảm bảo kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau.
Hoàn Thiện Bề Mặt Cao Cấp
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ (satin chrome), giảm phản quang, dễ đọc chỉ số trong môi trường nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 126-138 phù hợp cho các bộ phận QC/QA cần kiểm tra đường kính trung bình của ren vít theo tiêu chuẩn inch (60°). Thiết bị đặc biệt hữu ích trong ngành cơ khí chính xác, chế tạo máy, và kiểm tra chi tiết ren bu lông, vít cấy có kích thước 1–2'.
Độ Chính Xác Và Tiêu Chuẩn Đo Lường
Sai số cho phép tối đa (MPE) ±0,00018', đáp ứng yêu cầu kiểm tra ren chính xác cao trong môi trường sản xuất công nghiệp. Đi kèm dưỡng chuẩn 60° (inch) để hiệu chuẩn và kiểm tra thiết bị định kỳ.
Bộ Phụ Kiện Đi Kèm
Mitutoyo 126-138 được cung cấp đầy đủ gồm: hộp đựng, cờ lê điều chỉnh (spanner), và dưỡng chuẩn 60° (inch) — sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 1–2', độ chia 0,001' — phù hợp ren inch kích thước trung bình đến lớn
- Đầu đo thay thế được (anvil/spindle inserts tùy chọn) — tiết kiệm chi phí đầu tư
- Khung chống nhiệt — đảm bảo độ chính xác trong điều kiện môi trường thực tế
- Trục đo (spindle) có khóa hãm, đường kính 6,35 mm, bước ren 0,5 mm
- Thương hiệu Mitutoyo — chuẩn mực hiệu chuẩn được công nhận toàn cầu
Tư Vấn & Báo Giá Panme Đo Ren Mitutoyo 126-138
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2' |
| Độ chia (Graduation) | 0,001' |
| Sai số cho phép tối đa (MPE) | ±0,00018' |
| Mặt đo | Đầu đo thay thế được (anvil/spindle inserts, tùy chọn) |
| Trục đo (Spindle) | Có khóa hãm, ø6,35 mm, bước ren 0,5 mm |
| Thước (Thimble và Sleeve) | Chrome mờ (satin chrome), ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, dưỡng chuẩn 60° (inch) |
| Khối lượng | 290 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-138 đo được loại ren nào?
Thiết bị đo được ren hệ inch theo tiêu chuẩn góc 60° trong phạm vi đường kính 1–2'. Nhờ hệ thống đầu đo thay thế được (anvil/spindle inserts), người dùng có thể mở rộng khả năng đo sang nhiều loại ren khác nhau mà không cần mua thêm thân panme mới.
Tấm cách nhiệt (heat shield) trên khung panme có tác dụng gì?
Tấm cách nhiệt giúp cách ly nhiệt từ tay người đo truyền vào thân máy, ngăn giãn nở nhiệt ảnh hưởng đến kết quả đo. Điều này đặc biệt quan trọng trong các ca đo kéo dài hoặc môi trường có sự thay đổi nhiệt độ, giúp duy trì độ chính xác ổn định.
Ratchet stop hoạt động như thế nào và tại sao quan trọng?
Ratchet stop là cơ cấu giới hạn lực siết của núm xoay (thimble), đảm bảo lực đo luôn nằm trong khoảng 5–10 N theo quy định. Nhờ đó, kết quả đo nhất quán giữa các lần đo và giữa các kỹ thuật viên khác nhau, loại bỏ sai số do lực đo không đồng đều.
Dưỡng chuẩn 60° đi kèm được dùng để làm gì?
Dưỡng chuẩn 60° (setting standard) được dùng để kiểm tra và hiệu chỉnh zero cho panme trước khi sử dụng. Đây là bước bắt buộc trong quy trình kiểm soát thiết bị đo (MSA) để đảm bảo kết quả đo luôn truy xuất được về chuẩn đo lường quốc gia.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 126-138 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Vui lòng liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn phù hợp với hệ thống quản lý chất lượng tại nhà máy của bạn.
