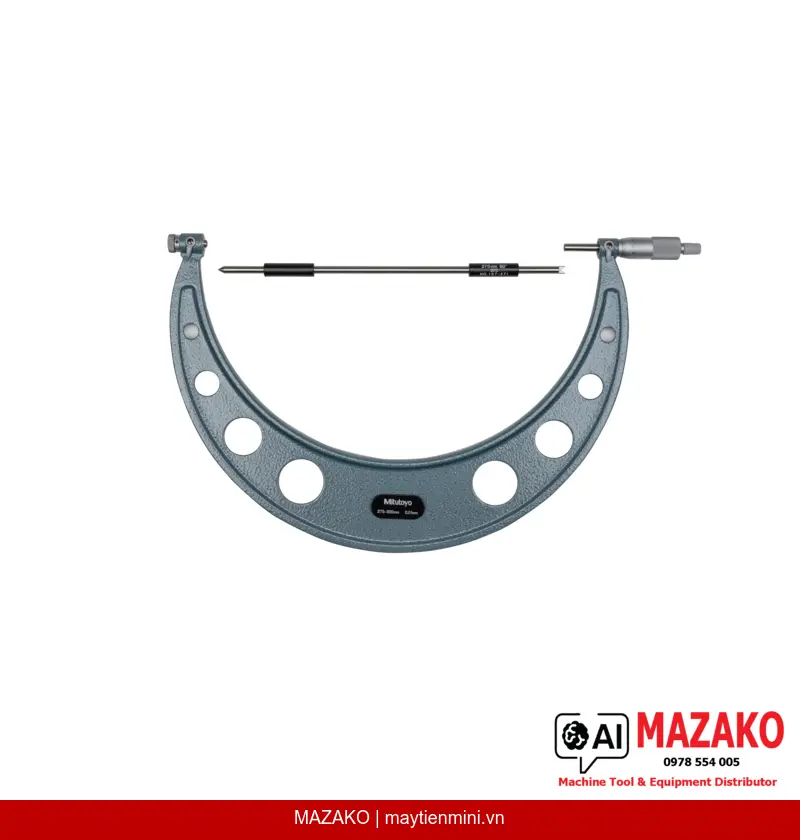

Panme đo ren vít Mitutoyo 126-136 (275-300 mm)
Panme đo ren vít cơ khí Mitutoyo 126-136, phạm vi đo 275-300 mm, độ chia 0,01 mm, sai số ±7 µm. Đo đường kính trung bình ren hệ mét, unified và whitworth với đầu đo thay thế linh hoạt.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-136 là thiết bị đo cơ khí chuyên dụng dùng để đo đường kính trung bình (pitch diameter) của các loại ren vít hệ mét, unified và whitworth trong phạm vi 275-300 mm. Thiết bị sử dụng hệ thống đầu đo/đe thay thế (tùy chọn) với góc tiếp xúc 60°, phù hợp cho kiểm tra chất lượng ren chính xác trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Hệ thống đe và đầu đo (spindle insert) có thể thay thế tùy theo bước ren cần đo, hỗ trợ đo dải ren rộng trên cùng một thân panme.
Độ chính xác cao
Sai số cho phép tối đa MPE ±7 µm, độ chia 0,01 mm — đáp ứng yêu cầu kiểm tra ren trong sản xuất cơ khí chính xác.
Thiết kế núm xoay chuẩn Mitutoyo
Thimble và sleeve hoàn thiện satin chrome, đường kính ø18 mm, bước ren trục đo 0,5 mm, tích hợp khóa trục đo để cố định số đo.
Lực đo ổn định
Lực đo trong dải 5-10 N giúp đảm bảo tiếp xúc ổn định với bề mặt ren mà không gây biến dạng hay sai số do lực tác động.
Ứng dụng trong kiểm tra ren công nghiệp
Panme đo ren vít Mitutoyo 126-136 được thiết kế cho bộ phận QC/QA trong các nhà máy gia công cơ khí, chế tạo máy và sản xuất linh kiện có yêu cầu kiểm tra ren chặt chẽ. Phạm vi đo 275-300 mm phù hợp với các chi tiết lớn, bulông, trục ren cỡ lớn thường gặp trong công nghiệp nặng và chế tạo thiết bị.
Tiêu chuẩn hiệu chuẩn đi kèm
Tất cả các model trong dải đo khác 0-25 mm (bao gồm model 126-136) đều được cung cấp kèm chuẩn hiệu chuẩn 60° (setting standard 60°) để đảm bảo độ chính xác ngay từ khi đưa vào sử dụng, giảm thiểu thời gian thiết lập ban đầu.
Phù hợp với hệ thống quản lý chất lượng
Thiết bị đo cơ khí Mitutoyo 126-136 có thể hiệu chuẩn theo tiêu chuẩn ISO/JIS, đáp ứng yêu cầu truy xuất chuẩn đo lường trong các hệ thống ISO 9001, IATF 16949 tại các nhà máy sản xuất.
- Phạm vi đo 275-300 mm, độ chia 0,01 mm
- Sai số cho phép tối đa MPE: ±7 µm
- Đầu đo/đe thay thế tương thích nhiều loại ren (tùy chọn)

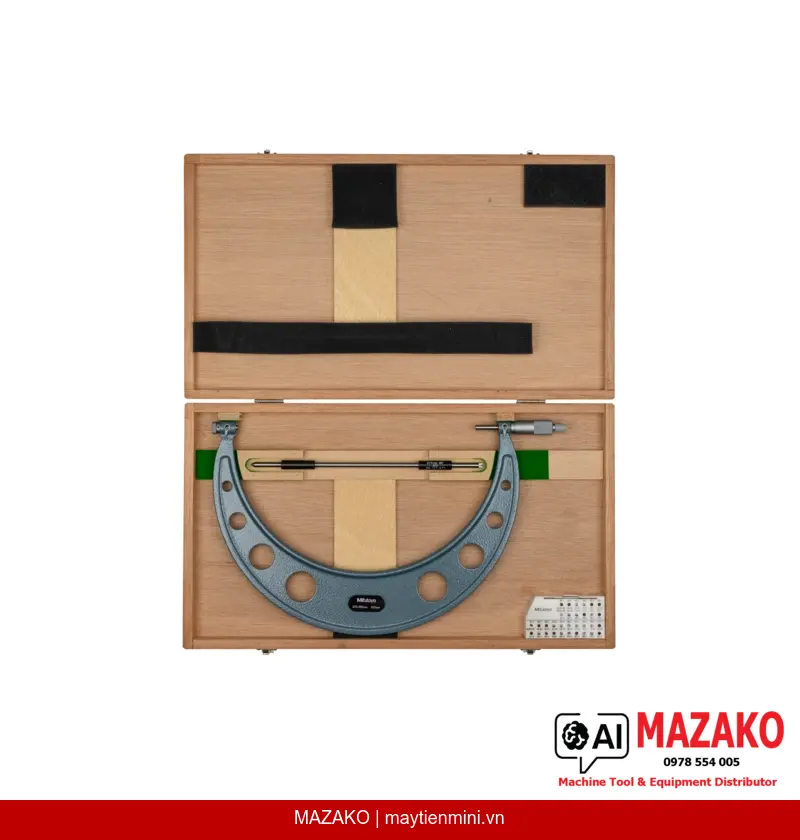

- Kèm chuẩn hiệu chuẩn 60°, cờ lê và hộp đựng
- Khóa trục đo tích hợp, lực đo 5-10 N
- Hoàn thiện satin chrome chống lóa, bền trong môi trường nhà máy
Tư vấn & Báo giá Panme đo ren Mitutoyo 126-136
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 275-300 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Mặt đo | Đầu đo/đe thay thế (tùy chọn) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thimble / Sleeve | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5-10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chuẩn 60° |
| Khối lượng | 1540 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-136 đo được loại ren nào?
Thiết bị hỗ trợ đo đường kính trung bình (pitch diameter) của ren hệ mét, unified và whitworth thông qua bộ đầu đo/đe thay thế (tùy chọn). Mỗi bộ đầu đo tương ứng với một dải bước ren cụ thể, cho phép linh hoạt kiểm tra nhiều loại ren trên cùng một thân panme.
Chuẩn hiệu chuẩn 60° đi kèm có tác dụng gì?
Chuẩn hiệu chuẩn 60° (setting standard) được dùng để kiểm tra và hiệu chỉnh điểm zero của panme trước khi đo, đảm bảo kết quả đo chính xác ngay từ lần sử dụng đầu tiên. Đây là phụ kiện bắt buộc kèm theo tất cả các model có phạm vi đo khác 0-25 mm.
Làm thế nào để chọn đúng bộ đầu đo thay thế cho loại ren cần đo?
Bộ đầu đo/đe thay thế (optional anvil/spindle inserts) được chọn dựa trên hệ ren (mét, unified hoặc whitworth) và dải bước ren cần đo. Mitutoyo cung cấp catalog tra cứu tương thích chi tiết. MAZAKO có thể hỗ trợ tư vấn chọn đúng bộ phụ kiện phù hợp với yêu cầu kiểm tra cụ thể của khách hàng.
Panme 126-136 có thể hiệu chuẩn định kỳ theo tiêu chuẩn ISO được không?
Có. Thiết bị Mitutoyo 126-136 có thể hiệu chuẩn theo tiêu chuẩn ISO/JIS với chuẩn đo lường có truy xuất nguồn gốc. Điều này giúp đáp ứng yêu cầu kiểm soát thiết bị đo trong hệ thống quản lý chất lượng ISO 9001 và IATF 16949.
Khóa trục đo trên Panme 126-136 hoạt động như thế nào?
Khóa trục đo (spindle lock) tích hợp trên thân panme cho phép cố định vị trí trục đo sau khi tiếp xúc với bề mặt ren, giúp đọc số đo chính xác hơn — đặc biệt hữu ích khi đo các chi tiết ở vị trí khó quan sát trực tiếp. Thao tác đơn giản bằng một tay.
