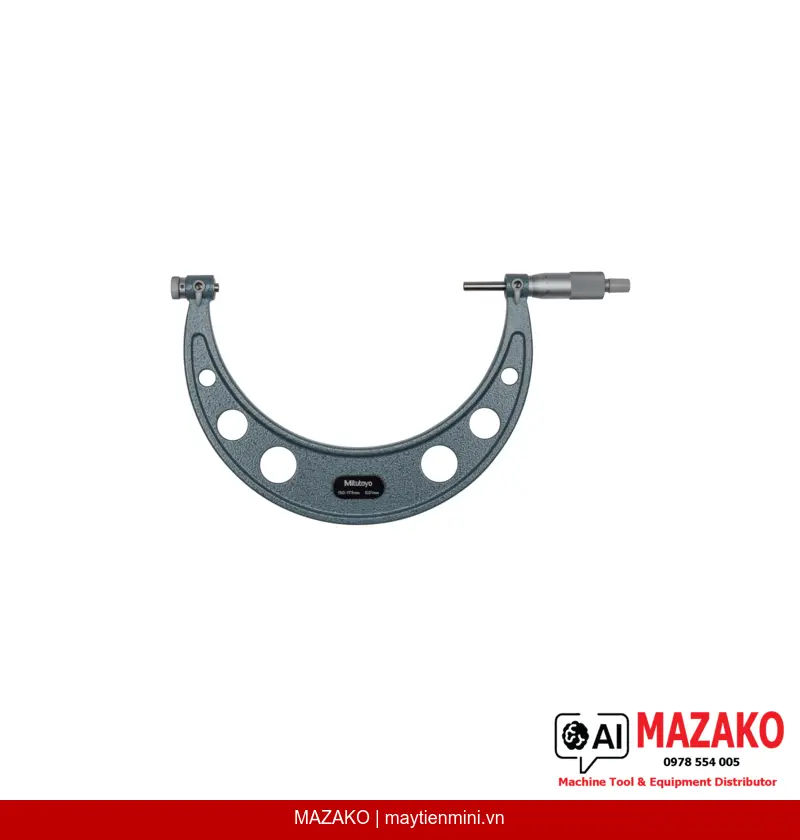

Panme Đo Ren Vít Mitutoyo 126-131 (150–175 mm)
Panme đo ren vít cơ khí Mitutoyo 126-131, phạm vi đo 150–175 mm, độ chia 0,01 mm, sai số ±6 µm. Đầu đo thay thế tùy chọn cho nhiều bước ren hệ mét và Whitworth.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-131 là dụng cụ đo lường cơ khí chuyên dụng cho phép xác định đường kính trung bình của ren vít trong phạm vi 150–175 mm với độ chia 0,01 mm và sai số cho phép ±6 µm. Thiết kế đầu đo thay thế linh hoạt giúp thiết bị tương thích với nhiều loại bước ren hệ mét, hệ Unified và Whitworth, đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Đe và đầu trục đo có thể thay thế (tùy chọn), cho phép đo nhiều loại bước ren hệ mét, Unified 60° và Whitworth trên cùng một thân panme.
Độ chính xác cao
Độ chia 0,01 mm, sai số cho phép MPE ±6 µm, đảm bảo kết quả đo tin cậy cho kiểm soát chất lượng chi tiết ren chính xác.
Trục đo khóa được
Trục đo đường kính ø6,35 mm tích hợp cơ cấu khóa trục, bước ren trục 0,5 mm, giúp cố định vị trí đo và đọc kết quả ổn định.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay và thân thước hoàn thiện chrome mờ (satin chrome), đường kính núm xoay ø18 mm, giảm chói và tăng độ bền trong môi trường xưởng.
Ứng dụng trong kiểm tra chất lượng ren vít
Panme đo ren vít Mitutoyo 126-131 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí chế tạo, sản xuất phụ tùng ô tô, thiết bị công nghiệp và khuôn mẫu. Thiết bị phù hợp để đo đường kính trung bình (pitch diameter) của các chi tiết ren ngoài có kích thước lớn từ 150 mm đến 175 mm, nơi thước cặp thông thường không đủ độ chính xác cần thiết.
Tiêu chuẩn đo kèm theo
Tất cả các model Mitutoyo 126-131 đều được kèm theo cữ chuẩn 60° (setting standard) để hiệu chuẩn thiết bị trước khi sử dụng, đảm bảo độ chính xác nhất quán qua từng ca đo. Bộ sản phẩm xuất xưởng bao gồm hộp đựng, cờ lê điều chỉnh và cữ chuẩn.
Lực đo được kiểm soát chặt chẽ
Lực đo trong khoảng 5–10 N giúp hạn chế biến dạng chi tiết mỏng và đảm bảo tiếp xúc ổn định với bề mặt ren, giảm sai số do người vận hành.
- Phạm vi đo 150–175 mm, phù hợp chi tiết ren cỡ lớn
- Độ chia 0,01 mm, sai số ±6 µm theo tiêu chuẩn Mitutoyo
- Đầu đo thay thế hỗ trợ ren hệ mét, Unified và Whitworth
- Trục đo có khóa, giảm sai số khi đọc kết quả
- Kèm hộp đựng, cờ lê và cữ chuẩn 60° xuất xưởng
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn & Báo giá Panme Đo Ren Mitutoyo 126-131
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 150–175 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±6 µm |
| Mặt đo | Đe và đầu trục đo thay thế được (tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Núm xoay và thân thước | Chrome mờ (satin chrome), ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ chuẩn 60° |
| Khối lượng | 730 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-131 dùng để đo loại ren nào?
Thiết bị được thiết kế để đo đường kính trung bình (pitch diameter) của ren vít ngoài. Thông qua bộ đầu đo thay thế tùy chọn, thiết bị tương thích với ren hệ mét (Metric), hệ Unified 60° và ren Whitworth, phù hợp nhiều tiêu chuẩn ren công nghiệp phổ biến.
Đầu đo thay thế của Mitutoyo 126-131 có bán kèm trong hộp không?
Bộ đầu đo thay thế (đe và đầu trục đo) là phụ kiện tùy chọn, không bao gồm trong hộp tiêu chuẩn. Hộp tiêu chuẩn gồm panme, cờ lê điều chỉnh và cữ chuẩn 60°. Khách hàng cần đặt thêm bộ đầu đo phù hợp với bước ren cần đo.
Cữ chuẩn 60° đi kèm dùng để làm gì?
Cữ chuẩn 60° (setting standard) dùng để kiệm tra và hiệu chỉnh điểm 0 của panme trước khi đo, đảm bảo độ chính xác nhất quán. Đây là bước bắt buộc trong quy trình kiểm soát chất lượng để loại trừ sai số dụng cụ trước mỗi ca đo.
Sai số MPE ±6 µm của Mitutoyo 126-131 có đáp ứng yêu cầu QC sản xuất không?
Sai số cho phép ±6 µm phù hợp với yêu cầu kiểm tra ren trong sản xuất cơ khí chính xác, phụ tùng ô tô và thiết bị công nghiệp thông thường. Đối với ứng dụng có dung sai ren rất nhỏ, kỹ sư QC nên đối chiếu với bảng dung sai ren theo tiêu chuẩn ISO để xác nhận sự phù hợp.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 126-131 không?
MAZAKO cung cấp tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hỗ trợ lập kế hoạch hiệu chuẩn định kỳ phù hợp với hệ thống quản lý chất lượng của nhà máy.
