Panme cơ Mitutoyo

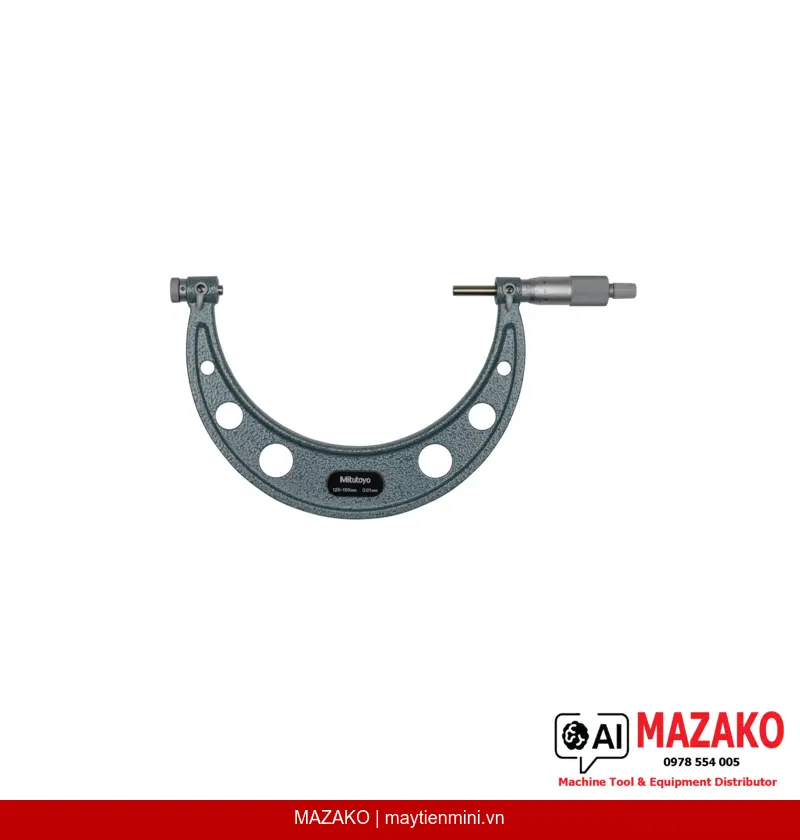

Panme đo ren vít Mitutoyo 126-130 (125–150 mm)
Panme đo ren vít cơ khí Mitutoyo 126-130, phạm vi đo 125–150 mm, độ chia 0,01 mm, sai số ±5 µm. Đầu đo và đe thay thế được, phù hợp đo đường kính trung bình ren hệ mét và Whitworth.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-130 là dụng cụ đo cơ khí chuyên dụng cho phép đo chính xác đường kính trung bình của ren vít hệ mét, hệ hợp nhất (Unified) và Whitworth trong phạm vi 125–150 mm. Với độ chia 0,01 mm và sai số cho phép ±5 µm, thiết bị đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Đầu đo (đe và mũi trục đo) có thể thay thế theo từng bước ren, cho phép đo nhiều loại ren hệ mét, Unified và Whitworth chỉ với một thân panme.
Độ chính xác cao
Sai số cho phép tối đa ±5 µm đảm bảo kết quả đo đáng tin cậy, phù hợp kiểm tra ren trong dây chuyền QC/QA yêu cầu khắt khe.
Trục đo khóa được
Trục đo đường kính ø6,35 mm có cơ cấu khóa trục, bước ren trục 0,5 mm, giúp cố định vị trí đo và dễ dàng đọc kết quả chính xác.
Hoàn thiện bề mặt cao cấp
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay ø18 mm, giúp thao tác thoải mái và chống ăn mòn trong môi trường xưởng sản xuất.
Phạm vi ứng dụng
Panme đo ren vít Mitutoyo 126-130 được sử dụng rộng rãi trong kiểm tra sản xuất chi tiết cơ khí có ren: bulông, đai ốc, trục vít, các chi tiết ren hệ mét M và Unified. Thiết bị phù hợp với bộ phận QC/QA, phòng kỹ thuật và khu vực kiểm tra trên dây chuyền sản xuất cơ khí chính xác.
Tiêu chuẩn đặt hàng đi kèm
Tất cả các model có phạm vi đo từ 25 mm trở lên đều được cung cấp kèm chuẩn cài đặt 60° (hệ mét/Unified), giúp người dùng hiệu chỉnh thiết bị nhanh chóng ngay khi nhận hàng. Model 126-130 với phạm vi 125–150 mm bao gồm tiêu chuẩn đặt này trong bộ giao hàng tiêu chuẩn.
Bộ giao hàng tiêu chuẩn
Panme đo ren vít Mitutoyo 126-130 được giao kèm hộp đựng, cờ lê chỉnh và chuẩn cài đặt 60° — sẵn sàng sử dụng ngay tại xưởng mà không cần mua thêm phụ kiện cơ bản.
- Phạm vi đo 125–150 mm, độ chia 0,01 mm
- Sai số cho phép tối đa ±5 µm
- Đầu đo và đe thay thế được (mua riêng) — phù hợp nhiều bước ren
- Lực đo 5–10 N, ổn định và nhất quán
- Trục đo có khóa trục, bước ren trục 0,5 mm
- Bề mặt núm xoay và thân thước hoàn thiện satin chrome
- Khối lượng 620 g — cân bằng tốt khi cầm tay
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu
Nhận báo giá Panme đo ren vít Mitutoyo 126-130
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Mét (Metric) |
| Phạm vi đo | 125–150 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Mặt đo | Đầu đo và đe thay thế được (mua riêng) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bộ giao hàng | Hộp đựng, cờ lê chỉnh, chuẩn cài đặt 60° |
| Khối lượng | 620 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-130 dùng để đo loại ren nào?
Thiết bị được thiết kế để đo đường kính trung bình của ren vít hệ mét (Metric), hệ hợp nhất Unified (60°) và ren Whitworth. Việc thay thế đầu đo và đe tương ứng với từng bước ren cho phép một thân panme đo nhiều loại ren khác nhau.
Đầu đo và đe thay thế có đi kèm theo máy không?
Đầu đo và đe thay thế (interchangeable anvil/spindle inserts) là phụ kiện tùy chọn, không bao gồm trong bộ giao hàng tiêu chuẩn. Người dùng cần mua thêm bộ đầu đo phù hợp với bước ren cần đo. Liên hệ MAZAKO để được tư vấn lựa chọn đúng phụ kiện.
Chuẩn cài đặt 60° đi kèm máy dùng để làm gì?
Chuẩn cài đặt 60° (setting standard) được dùng để hiệu chỉnh panme đo ren về điểm 0 trước khi đo, đảm bảo kết quả chính xác theo tiêu chuẩn ren hệ mét và Unified. Model 126-130 có phạm vi đo 125–150 mm nên được cung cấp kèm chuẩn này trong bộ giao hàng.
Sai số ±5 µm có đáp ứng được yêu cầu kiểm tra ren trong sản xuất cơ khí chính xác không?
Với sai số cho phép tối đa ±5 µm, panme Mitutoyo 126-130 phù hợp với hầu hết yêu cầu kiểm tra ren trong sản xuất cơ khí công nghiệp và cơ khí chính xác. Đây là mức độ chính xác tiêu chuẩn được chấp nhận trong kiểm soát chất lượng ren cỡ lớn từ 125 mm trở lên.
Làm thế nào để đặt hàng Panme đo ren vít Mitutoyo 126-130 tại MAZAKO?
Khách hàng có thể liên hệ MAZAKO qua website maytienmini.vn hoặc hotline để được báo giá, tư vấn phụ kiện đầu đo phù hợp và xác nhận thời gian giao hàng. MAZAKO hỗ trợ xuất hóa đơn VAT và bảo hành chính hãng Mitutoyo.
