Panme Đo Ren Vít Mitutoyo 126-127 (50-75 mm)
Panme đo ren vít Mitutoyo 126-127 phạm vi đo 50–75 mm, độ chia 0,01 mm, đầu đo thay thế được, tấm chắn nhiệt ổn định độ chính xác lâu dài trong môi trường sản xuất.
Mô tả sản phẩm
Panme đo ren vít Mitutoyo 126-127 là dòng panme cơ khí chuyên dụng cho phép thay thế linh hoạt các đầu đo (đe và đầu trục) để đo nhiều loại ren vít khác nhau. Phạm vi đo 50–75 mm với độ chia 0,01 mm, đáp ứng yêu cầu kiểm tra ren chính xác trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Đe và đầu trục đo được thiết kế để tháo lắp dễ dàng, cho phép đo nhiều dạng ren và bước ren khác nhau chỉ với một thân panme.
Khung chịu nhiệt ổn định
Thân panme tích hợp tấm chắn nhiệt, giảm thiểu ảnh hưởng của nhiệt độ tay người dùng, duy trì độ chính xác trong các phiên đo kéo dài.
Ratchet stop đảm bảo lặp lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Độ chính xác cao MPE ±4 µm
Sai số lớn nhất cho phép ±4 µm theo tiêu chuẩn Mitutoyo, phù hợp kiểm tra ren trong các quy trình QC/QA đòi hỏi độ chính xác cao.
Ứng dụng trong kiểm tra ren tại nhà máy
Panme đo ren vít Mitutoyo 126-127 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí chính xác, chế tạo máy, ô tô và điện tử. Khả năng thay thế đầu đo giúp bộ phận kiểm tra linh hoạt xử lý nhiều chi tiết ren khác nhau mà không cần đầu tư nhiều dụng cụ riêng lẻ.
Thiết kế và vật liệu

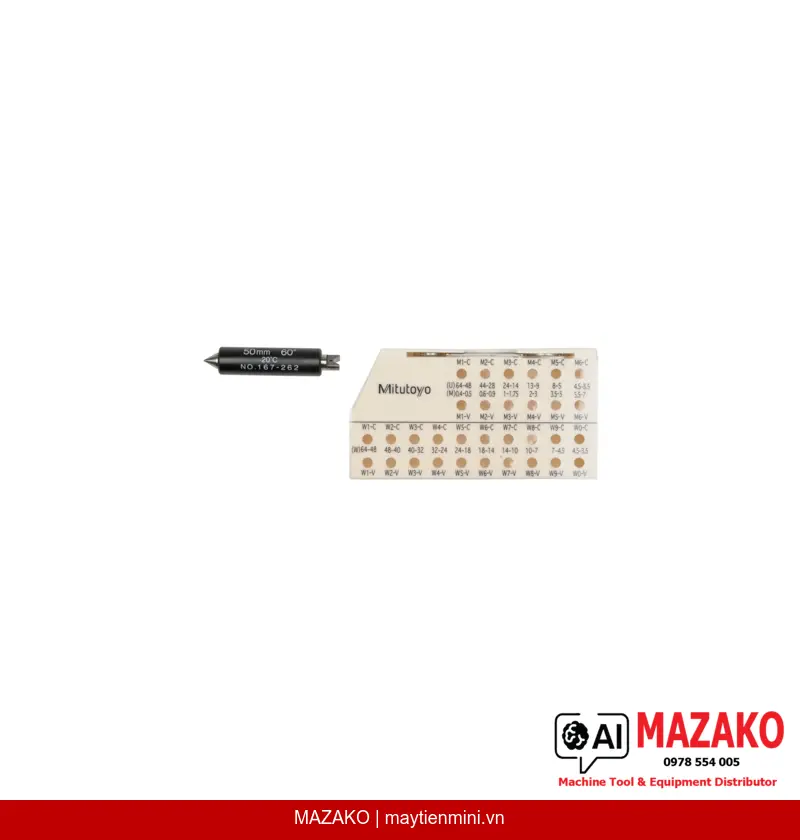

Thước đo thimble và sleeve hoàn thiện satin chrome, đường kính thimble 18 mm, mang lại khả năng đọc số rõ ràng. Trục đo đường kính 6,35 mm với bước ren 0,5 mm, tích hợp khóa trục đo để cố định giá trị đo khi cần. Sản phẩm được cung cấp kèm hộp đựng, cờ lê và chuẩn 60° thiết lập ban đầu.
Tiêu chuẩn giao hàng đầy đủ
Bộ sản phẩm 126-127 bao gồm hộp đựng chuyên dụng, cờ lê và chuẩn thiết lập góc 60° — sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện cơ bản.
- Phạm vi đo 50–75 mm, độ chia 0,01 mm
- MPE ±4 µm theo tiêu chuẩn Mitutoyo
- Đầu đo (đe và trục) thay thế được cho nhiều loại ren
- Tấm chắn nhiệt tích hợp trên khung panme
- Ratchet stop kiểm soát lực đo 5–10 N
- Kèm hộp, cờ lê và chuẩn 60°
Tư vấn & Báo giá Panme Đo Ren Mitutoyo 126-127
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số lớn nhất cho phép (MPE) | ±4 µm |
| Mặt đo | Đầu đo thay thế được (đe và đầu trục, tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thước đo (thimble & sleeve) | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bộ cung cấp kèm | Hộp đựng, cờ lê, chuẩn thiết lập 60° |
| Khối lượng | 390 g |
Câu hỏi thường gặp
Panme đo ren vít Mitutoyo 126-127 đo được phạm vi nào?
Panme 126-127 có phạm vi đo 50–75 mm, phù hợp kiểm tra các chi tiết ren có đường kính trung bình đến lớn. Độ chia 0,01 mm và MPE ±4 µm đảm bảo kết quả đo đáp ứng tiêu chuẩn QC/QA trong sản xuất cơ khí.
Đầu đo của panme 126-127 có thay thế được không?
Có. Panme 126-127 được thiết kế để tháo lắp đầu đo (đe và đầu trục) dễ dàng, cho phép đo nhiều loại ren với bước ren và góc ren khác nhau. Các bộ đầu đo thay thế là phụ kiện tùy chọn riêng từ Mitutoyo.
Ratchet stop trên panme 126-127 có vai trò gì?
Ratchet stop kiểm soát lực đo trong khoảng 5–10 N, ngăn người dùng siết quá mạnh hoặc quá nhẹ. Nhờ đó, kết quả đo có độ lặp lại cao dù được thực hiện bởi các kiểm tra viên khác nhau.
Tấm chắn nhiệt trên panme Mitutoyo 126-127 hoạt động như thế nào?
Tấm chắn nhiệt được tích hợp vào khung panme nhằm giảm thiểu truyền nhiệt từ tay người dùng sang thân panme. Điều này giúp duy trì độ chính xác ổn định trong các phiên đo kéo dài, đặc biệt quan trọng trong môi trường sản xuất có nhiệt độ biến động.
Panme 126-127 được cung cấp kèm những gì?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê và chuẩn thiết lập góc 60°. Người dùng có thể đưa vào sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện cơ bản.
