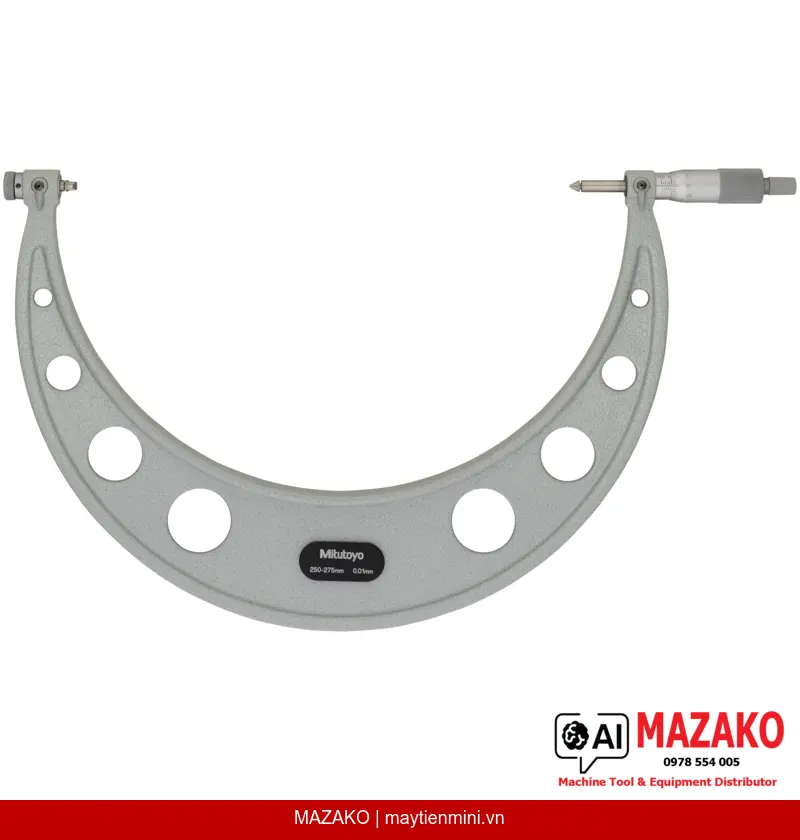

Panme Đo Ren Mitutoyo 126-135 (250–275 mm)
Panme đo ren Mitutoyo 126-135, phạm vi đo 250–275 mm, độ chia 0,01 mm, sai số ±7 µm. Đầu đo thay thế được, dùng đo đường kính trung bình ren hệ mét và Whitworth.
Mô tả sản phẩm
Panme đo ren Mitutoyo 126-135 là dòng panme cơ khí chuyên dụng cho phép đo đường kính trung bình (pitch diameter) của ren hệ mét, ren hợp nhất (unified) và ren Whitworth trong phạm vi đo 250–275 mm. Thiết kế với đầu đo và đe thay thế tùy chọn giúp mở rộng phạm vi bước ren có thể đo mà không cần nhiều thiết bị riêng lẻ.
Đầu đo thay thế linh hoạt
Đầu đo (spindle tip) và đe (anvil) có thể thay thế tùy theo bước ren cần đo, đáp ứng đa dạng biên dạng ren mét và Whitworth trên cùng một thân panme.
Độ chính xác cao
Sai số cho phép lớn nhất (MPE) chỉ ±7 µm, độ chia 0,01 mm — đảm bảo kết quả đo ren đáng tin cậy trong môi trường kiểm tra chất lượng công nghiệp.
Khóa trục đo tích hợp
Trục đo ø6,35 mm tích hợp cơ cấu khóa trục, giúp cố định vị trí đo khi cần ghi nhận hoặc chuyển dịch panme ra khỏi chi tiết mà không mất số liệu.
Hoàn thiện bề mặt chuẩn Mitutoyo
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome ø18 mm, giảm chói và dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng ren
Panme đo ren 126-135 được ứng dụng rộng rãi tại các bộ phận QC/QA trong ngành cơ khí chính xác, chế tạo máy, và gia công kim loại. Thiết bị cho phép kiểm tra đường kính trung bình ren một cách trực tiếp, khắc phục hạn chế của thước cặp thông thường khi đo ren có kích thước lớn.
Tiêu chuẩn hiệu chuẩn và phụ kiện đi kèm

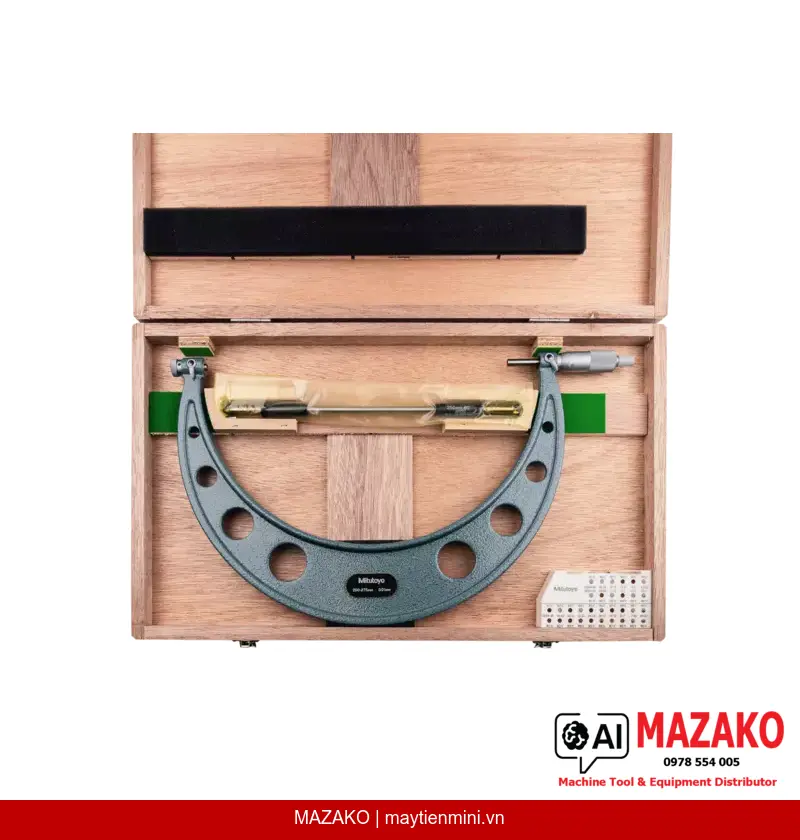

Tất cả model có phạm vi đo khác 0–25 mm đều được cung cấp kèm chuẩn đặt (setting standard) góc 60° cho ren hệ mét/unified. Bộ sản phẩm xuất xưởng bao gồm hộp đựng, cờ lê chuyên dụng và chuẩn đặt 60°, sẵn sàng sử dụng ngay mà không cần mua thêm phụ kiện cơ bản.
Lưu ý kỹ thuật khi đặt hàng
Đầu đo (spindle tip) và đe (anvil) thay thế theo bước ren là phụ kiện tùy chọn, không bao gồm trong bộ tiêu chuẩn. Cần xác định dải bước ren cần đo trước khi đặt hàng để chọn đúng bộ đầu đo phù hợp.
- Phạm vi đo 250–275 mm, phù hợp chi tiết ren cỡ lớn
- Độ chia 0,01 mm, sai số MPE ±7 µm
- Đầu đo và đe thay thế được — đo được nhiều bước ren khác nhau
- Kèm chuẩn đặt 60°, cờ lê và hộp đựng tiêu chuẩn
- Lực đo 5–10 N, đảm bảo tiếp xúc ổn định với bề mặt ren
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn và báo giá Panme đo ren Mitutoyo 126-135
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 250–275 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±7 µm |
| Bề mặt đo | Đầu đo và đe thay thế tùy chọn (Interchangeable anvil/spindle inserts) |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Thước chia (Scale) | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đặt 60° |
| Khối lượng | 1370 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 126-135 dùng để đo loại ren nào?
Thiết bị được thiết kế để đo đường kính trung bình (pitch diameter) của ren hệ mét, ren hợp nhất (unified) và ren Whitworth. Bằng cách thay đổi bộ đầu đo và đe tùy chọn, người dùng có thể đo được nhiều bước ren khác nhau trên cùng một thân panme mà không cần đầu tư nhiều thiết bị.
Đầu đo (spindle tip) và đe (anvil) thay thế có được bán kèm không?
Bộ đầu đo và đe thay thế là phụ kiện tùy chọn, không bao gồm trong bộ tiêu chuẩn xuất xưởng. Khách hàng cần xác định dải bước ren cần kiểm tra và liên hệ MAZAKO để được tư vấn chọn đúng bộ phụ kiện phù hợp với yêu cầu sản xuất.
Chuẩn đặt (setting standard) 60° đi kèm dùng để làm gì?
Chuẩn đặt 60° được dùng để hiệu chỉnh (set) điểm zero hoặc kiểm tra độ chính xác của panme trước khi đo. Đây là bước bắt buộc trong quy trình đo ren chính xác, đảm bảo kết quả đo phản ánh đúng đường kính trung bình thực tế của ren cần kiểm tra.
Sai số MPE ±7 µm có đáp ứng yêu cầu kiểm tra ren chính xác không?
Với phạm vi đo 250–275 mm (cỡ lớn), sai số MPE ±7 µm của Mitutoyo 126-135 đáp ứng tốt yêu cầu kiểm tra ren trong sản xuất cơ khí công nghiệp theo tiêu chuẩn ISO. Tuy nhiên, với các ứng dụng đòi hỏi dung sai ren cực cao, khách hàng nên xác nhận lại yêu cầu kỹ thuật với bộ phận QC trước khi lựa chọn.
Panme 126-135 có cần hiệu chuẩn định kỳ không?
Có. Theo tiêu chuẩn hệ thống quản lý chất lượng ISO 9001 và các tiêu chuẩn đo lường công nghiệp, tất cả thiết bị đo lường phải được hiệu chuẩn định kỳ. MAZAKO có thể hỗ trợ tư vấn chu kỳ hiệu chuẩn phù hợp và kết nối với đơn vị hiệu chuẩn được công nhận cho dòng sản phẩm Mitutoyo.
