Panme Đo Ren Mitutoyo 126-134 | Phạm Vi 225–250 mm
Panme đo ren Mitutoyo 126-134, phạm vi 225–250 mm, độ chia 0,01 mm, sai số ±7 µm. Đe và đầu đo thay thế được, dùng cho ren hệ mét, thống nhất và Whitworth.
Mô tả sản phẩm

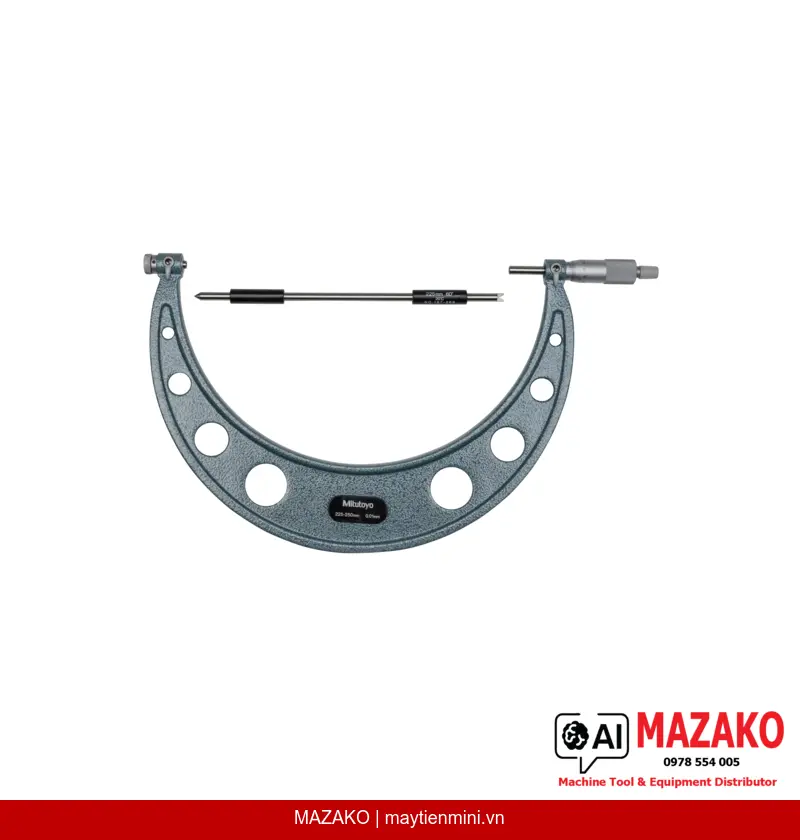

Panme đo ren Mitutoyo 126-134 là dòng panme cơ khí chuyên dụng để đo đường kính trung bình của ren vít, với phạm vi đo 225–250 mm và độ chia 0,01 mm. Thiết bị sử dụng hệ thống đe và đầu đo thay thế tùy chọn, cho phép đo nhiều loại bước ren khác nhau theo tiêu chuẩn hệ mét, thống nhất (unified) và Whitworth.
Đe và Đầu Đo Thay Thế
Hệ thống đe và đầu đo (đầu đo/trục đo) có thể thay thế tùy theo loại ren, cho phép đo phổ rộng các bước ren hệ mét, thống nhất và Whitworth chỉ với một thân panme.
Độ Chính Xác Cao
Sai số cho phép tối đa ±7 µm, đáp ứng yêu cầu kiểm tra chất lượng ren chính xác trong sản xuất cơ khí công nghiệp.
Khoá Trục Đo
Đầu đo/trục đo trang bị cơ cấu khoá trục đo, đường kính ø6,35 mm, bước ren trục 0,5 mm, đảm bảo giữ nguyên vị trí đo khi cần ghi nhận kết quả.
Hoàn Thiện Bề Mặt Cao Cấp
Núm xoay và thân thước được xử lý bề mặt satin chrome, đường kính ø18 mm, chống lóa và bền theo thời gian trong môi trường xưởng sản xuất.
Ứng Dụng Trong Kiểm Tra Chất Lượng Ren
Panme đo ren 126-134 được thiết kế để đo đường kính trung bình (pitch diameter) của ren vít ngoài trong phạm vi 225–250 mm. Đây là thông số then chốt trong kiểm tra ren, xác định khả năng lắp ghép giữa bu lông và đai ốc. Thiết bị phù hợp cho bộ phận QC/QA trong các nhà máy cơ khí, chế tạo máy, gia công khuôn mẫu và sản xuất thiết bị công nghiệp nặng.
Tiêu Chuẩn Cài Đặt Đi Kèm
Tất cả các model trong dải đo từ 25 mm trở lên đều được cung cấp kèm theo tiêu chuẩn cài đặt 60° (setting standard 60°) dùng cho ren hệ mét và thống nhất, giúp hiệu chuẩn nhanh chóng tại xưởng trước khi đo.
Thông Tin Giao Hàng

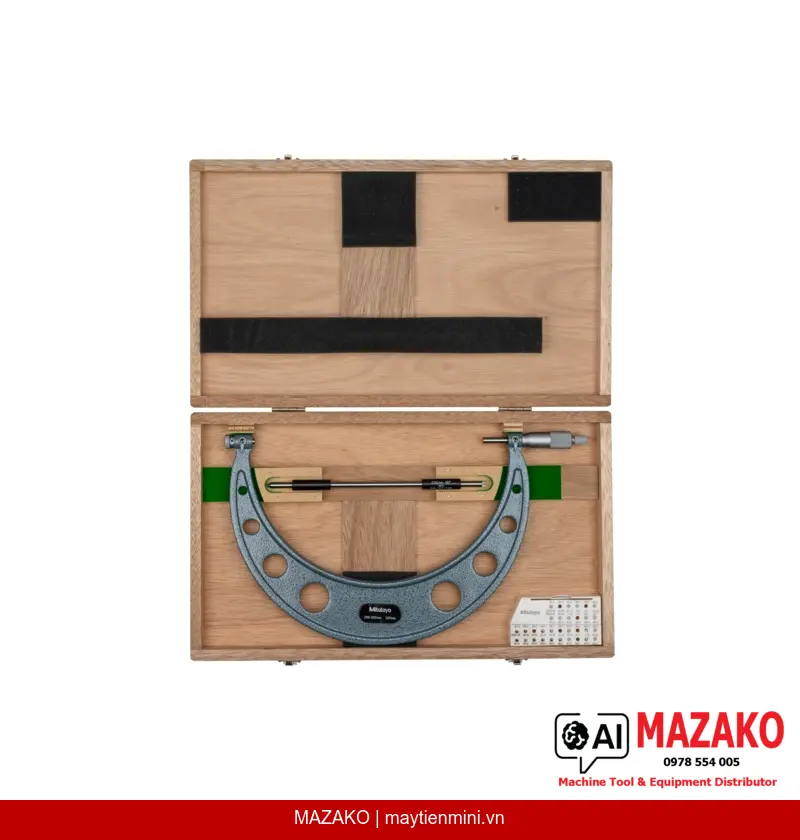

Sản phẩm được giao kèm hộp đựng, cờ lê vặn (spanner) và tiêu chuẩn cài đặt 60°. Đe và đầu đo thay thế theo loại ren là phụ kiện tùy chọn, đặt riêng theo yêu cầu.
- Phạm vi đo: 225–250 mm — phù hợp chi tiết ren cỡ lớn
- Độ chia 0,01 mm, sai số ±7 µm — đáp ứng tiêu chuẩn kiểm tra ren công nghiệp
- Lực đo 5–10 N — ổn định, không gây biến dạng bề mặt ren
- Đe và đầu đo thay thế được — linh hoạt cho nhiều loại bước ren
- Khoá trục đo tích hợp — thuận tiện ghi nhận và truyền số liệu
- Khối lượng 1200 g — chắc chắn, cân bằng tốt khi cầm tay đo chi tiết lớn
Tư Vấn & Báo Giá Panme Đo Ren Mitutoyo 126-134
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 225–250 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Mặt đo | Đe và đầu đo thay thế được (tùy chọn) |
| Đầu đo / Trục đo | Có khoá trục đo, ø6,35 mm, bước ren trục 0,5 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Bao gồm khi giao hàng | Hộp đựng, cờ lê (spanner), tiêu chuẩn cài đặt 60° |
| Khối lượng | 1200 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 126-134 dùng để đo thông số gì của ren vít?
Thiết bị được dùng để đo đường kính trung bình (pitch diameter) của ren vít ngoài trong phạm vi 225–250 mm. Đây là thông số quan trọng nhất để xác định khả năng lắp ghép và độ chính xác của ren theo tiêu chuẩn hệ mét, thống nhất (unified) và Whitworth.
Đe và đầu đo thay thế có đi kèm theo sản phẩm không?
Đe và đầu đo (đầu đo/trục đo) thay thế là phụ kiện tùy chọn, không bao gồm trong gói giao hàng tiêu chuẩn. Sản phẩm được giao kèm hộp đựng, cờ lê và tiêu chuẩn cài đặt 60°. Khách hàng cần đặt thêm bộ đầu đo phù hợp với loại ren và bước ren cần đo.
Tiêu chuẩn cài đặt 60° đi kèm dùng để làm gì?
Tiêu chuẩn cài đặt 60° (setting standard 60°) được dùng để hiệu chuẩn và kiểm tra điểm zero của panme đo ren trước khi thực hiện phép đo. Tiêu chuẩn này phù hợp với góc ren của hệ mét và hệ thống ren thống nhất (unified), giúp đảm bảo độ chính xác đo lường tại xưởng.
Sai số ±7 µm có đáp ứng yêu cầu kiểm tra ren trong sản xuất công nghiệp không?
Với phạm vi đo 225–250 mm, sai số cho phép tối đa ±7 µm là mức chính xác phù hợp cho kiểm tra ren trong các ngành cơ khí chế tạo, thiết bị công nghiệp nặng và khuôn mẫu. Tuy nhiên, nếu yêu cầu dung sai ren đặc biệt chặt, kỹ sư QC nên đối chiếu với bản vẽ kỹ thuật của chi tiết để xác nhận.
Làm thế nào để đặt mua và nhận báo giá panme đo ren Mitutoyo 126-134 tại MAZAKO?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh hỗ trợ kỹ thuật để được tư vấn thêm về phụ kiện đầu đo phù hợp với loại ren cần kiểm tra và nhận báo giá chính xác nhất cho đơn hàng B2B.
