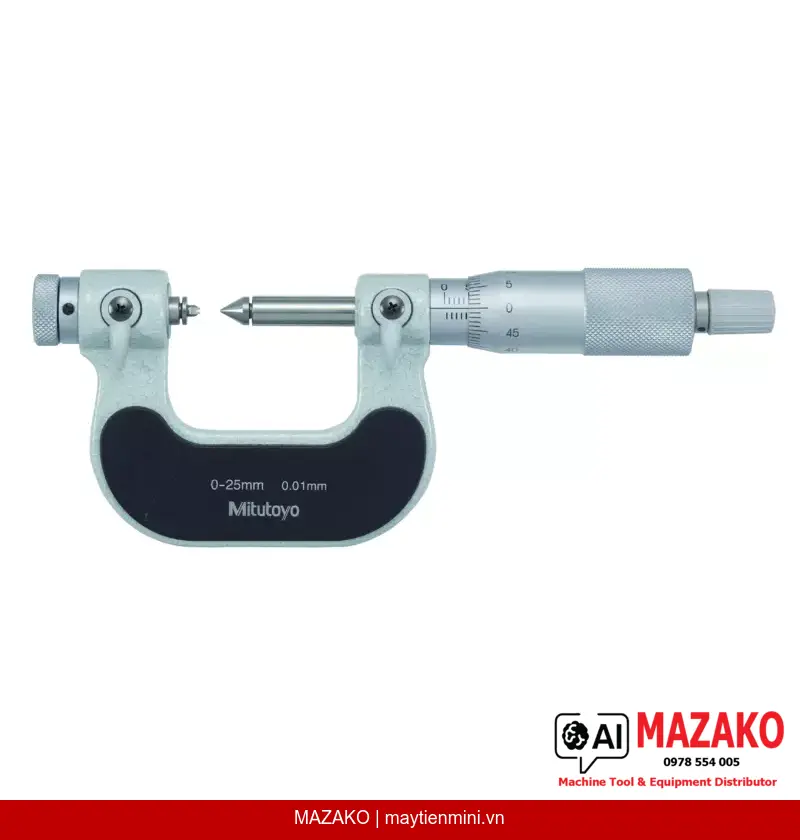

Panme Đo Ren Mitutoyo 126-125 (0-25mm, Cơ Khí, Metric)
Panme đo ren cơ khí Mitutoyo 126-125, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo thay thế được cho nhiều loại ren. Tích hợp tấm cách nhiệt và ratchet stop đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ren Mitutoyo 126-125 là dòng panme cơ khí chuyên dụng để đo đường kính trung bình ren vít, thiết kế cho phép lắp các đầu đo (đe và đầu trục) thay thế được, phù hợp đo nhiều chuẩn ren khác nhau với phạm vi 0–25mm và độ chia 0,01mm.
Đầu đo thay thế linh hoạt

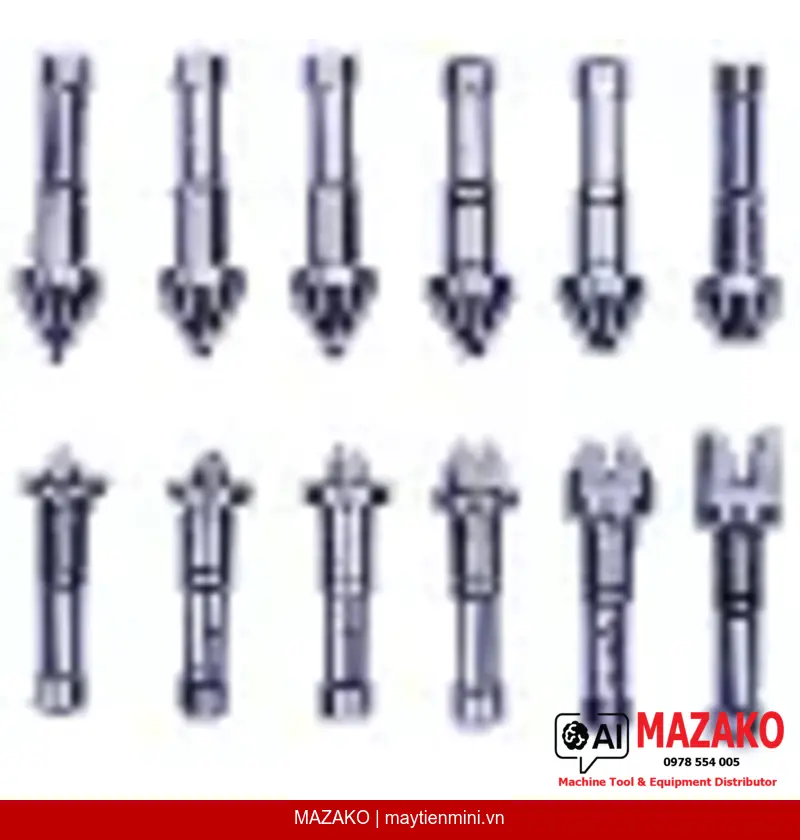

Đe và đầu trục đo có thể thay thế dễ dàng (tùy chọn), cho phép đo được nhiều loại ren vít khác nhau chỉ với một thân panme.
Tấm cách nhiệt tích hợp
Khung panme có độ bền cao, tích hợp tấm cách nhiệt giúp duy trì độ chính xác trong suốt các ca đo kéo dài, hạn chế sai số do nhiệt tay người dùng.
Ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10N, đảm bảo kết quả đo nhất quán giữa các lần đo và giữa nhiều người vận hành.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước hoàn thiện satin chrome đường kính 18mm, dễ đọc vạch chia, chống chói trong điều kiện ánh sáng nhà máy.
Ứng dụng trong kiểm tra chất lượng ren vít
Panme đo ren 126-125 được sử dụng trong kiểm tra ren bu lông, ren đai ốc, ren trục trong các ngành cơ khí chế tạo, ô tô, và sản xuất linh kiện. Thiết kế đầu đo thay thế giúp bộ phận QC/QA linh hoạt kiểm tra nhiều tiêu chuẩn ren mà không cần đầu tư nhiều thiết bị riêng lẻ.
Thông số nổi bật
Phạm vi đo 0–25mm, độ chia 0,01mm, sai số cho phép tối đa MPE ±4µm. Trục đo ø6,35mm với bước ren 0,5mm, có khóa trục đo. Sản phẩm được giao kèm hộp đựng, cờ lê và thước mẫu chuẩn.
Độ chính xác Mitutoyo — Tiêu chuẩn cho môi trường B2B công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được tin dùng tại các nhà máy sản xuất toàn cầu. Panme 126-125 đáp ứng yêu cầu kiểm tra ren chính xác theo tiêu chuẩn sản xuất công nghiệp.
- Phạm vi đo 0–25mm, hệ Metric
- Độ chia 0,01mm — đọc trực tiếp trên vạch chia cơ khí
- Đầu đo thay thế được, phù hợp nhiều chuẩn ren
- Tấm cách nhiệt — ổn định độ chính xác trong ca đo dài
- Ratchet stop — kiểm soát lực đo 5–10N nhất quán
- Giao hàng kèm hộp, cờ lê và thước mẫu chuẩn
- Khối lượng 240g — gọn nhẹ, dễ thao tác
Nhận báo giá Panme Đo Ren Mitutoyo 126-125
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Mặt đo | Đầu đo thay thế được (đe và đầu trục — tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, thước mẫu chuẩn |
| Khối lượng | 240 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 126-125 dùng để đo loại ren nào?
Panme 126-125 được thiết kế để đo đường kính trung bình của ren vít hệ Metric trong phạm vi 0–25mm. Nhờ hệ thống đầu đo thay thế được (tùy chọn), thiết bị có thể sử dụng cho nhiều chuẩn ren khác nhau bằng cách thay bộ đầu đo phù hợp.
Tấm cách nhiệt trên panme 126-125 có tác dụng gì trong thực tế sản xuất?
Nhiệt từ tay người đo có thể làm giãn nở khung panme, gây sai số tích lũy trong ca đo kéo dài. Tấm cách nhiệt tích hợp trên 126-125 giảm thiểu hiện tượng này, giúp duy trì độ chính xác ổn định trong suốt quá trình kiểm tra hàng loạt tại xưởng sản xuất.
Ratchet stop trên panme 126-125 hoạt động như thế nào?
Ratchet stop là cơ cấu kiểm soát lực đo tự động, giới hạn lực tiếp xúc giữa đầu đo và bề mặt chi tiết trong khoảng 5–10N. Điều này đảm bảo kết quả đo nhất quán và độ lặp lại cao, loại bỏ sai số do người đo siết tay khác nhau giữa các lần đo.
Bộ đầu đo thay thế cho 126-125 có phải mua riêng không?
Có, các bộ đầu đo thay thế (đe và đầu trục đo) cho panme 126-125 là phụ kiện tùy chọn, không đi kèm trong gói tiêu chuẩn. Gói tiêu chuẩn gồm hộp đựng, cờ lê và thước mẫu chuẩn. Vui lòng liên hệ MAZAKO để được tư vấn bộ đầu đo phù hợp với chuẩn ren cần kiểm tra.
Sai số cho phép tối đa MPE ±4µm của panme 126-125 có đáp ứng yêu cầu kiểm tra ren công nghiệp không?
MPE ±4µm là mức sai số phù hợp với phần lớn yêu cầu kiểm tra ren trong cơ khí chế tạo, ô tô và sản xuất linh kiện chính xác. Tuy nhiên, với các ứng dụng đòi hỏi dung sai ren đặc biệt chặt, nên đối chiếu với tiêu chuẩn dung sai ren tương ứng trước khi lựa chọn thiết bị.
