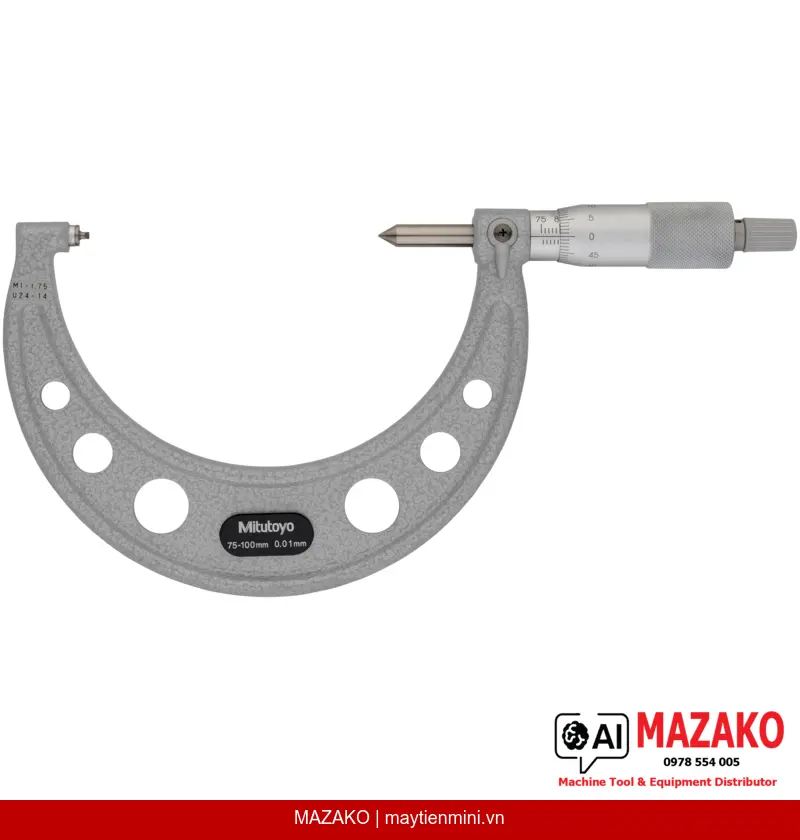

Panme đo ren Mitutoyo 125-117 (75-100mm, cơ khí)
Panme đo ren Mitutoyo 125-117 dạng cơ khí, phạm vi đo 75–100mm, độ chia 0,01mm. Đầu đo cố định, hiển thị trực tiếp đường kính trung bình ren, không cần tính toán thêm.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-117 là dụng cụ đo cơ khí chuyên dụng cho phép đo trực tiếp đường kính trung bình của ren hệ mét trong phạm vi 75–100mm. Với thiết kế đe cố định và đầu đo góc 60°, thiết bị đáp ứng yêu cầu kiểm tra ren chính xác trong môi trường sản xuất công nghiệp.
Đo trực tiếp không tính toán
Hiển thị ngay đường kính trung bình ren trên thang chia, loại bỏ hoàn toàn bước tính toán thủ công — giảm sai số vận hành trong QC.
Đe cố định độ cứng cao
Mặt đo làm từ thép đã tôi cứng, đe cố định giúp định vị ổn định trên biên dạng ren, đảm bảo độ lặp lại cao qua nhiều lần đo.
Khóa trục đo tích hợp
Trục đo ø6,35mm trang bị cơ cấu khóa spindle, giữ nguyên giá trị đo khi cần ghi chép hoặc so sánh mẫu.
Phủ satin chrome chống lóa
Núm xoay và thân thước hoàn thiện bề mặt satin chrome ø18mm, giảm phản quang, dễ đọc số liệu trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra ren công nghiệp
Panme đo ren 125-117 phù hợp kiểm tra đường kính trung bình ren hệ mét bước từ 1 đến 1,75mm và ren Unified 14–24 TPI. Thiết bị được sử dụng rộng rãi tại bộ phận QC/QA trong các ngành cơ khí chế tạo, gia công bu lông — đai ốc, và lắp ráp linh kiện máy móc yêu cầu dung sai ren chặt chẽ.
Độ chính xác và tiêu chuẩn sai số
Sai số cho phép tối đa (MPE) ±7µm tại toàn dải đo 75–100mm. Bước ren trục đo 0,5mm đảm bảo tiến đo mịn, nhất quán. Thiết bị xuất xưởng kèm chuẩn kiểm tra góc 60°, cờ lê và hộp đựng bảo quản — sẵn sàng sử dụng ngay sau khi nhận hàng.
Bộ phụ kiện đi kèm đầy đủ
Mỗi sản phẩm 125-117 được cung cấp bao gồm: hộp đựng, cờ lê điều chỉnh và chuẩn kiểm tra góc 60° — đảm bảo hiệu chuẩn ban đầu đúng quy trình ngay tại xưởng.
- Phạm vi đo 75–100mm, phù hợp chi tiết ren cỡ trung và lớn
- Độ chia 0,01mm, sai số MPE ±7µm
- Đo ren hệ mét 1–1,75mm và Unified 24–14 TPI
- Đe cố định thép tôi cứng, góc đầu đo 60°
- Có khóa trục đo, núm xoay satin chrome ø18mm
- Kèm chuẩn kiểm tra 60°, cờ lê và hộp đựng
- Khối lượng 330g, cầm nắm cân bằng trong thao tác đo
Tư vấn và báo giá Panme đo ren Mitutoyo 125-117
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Mặt đo | Thép tôi cứng, đe cố định / trục đo |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Thang chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Ren đo được (Metric/Unified) | 1–1,75 mm / 24–14 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn kiểm tra 60° |
| Khối lượng | 330 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-117 đo được các loại ren nào?
Thiết bị đo được ren hệ mét có bước từ 1 đến 1,75mm và ren Unified từ 24 đến 14 TPI. Góc đầu đo 60° phù hợp với tiêu chuẩn ren phổ biến nhất trong gia công cơ khí công nghiệp.
Ưu điểm của thiết kế đe cố định trên model 125-117 là gì?
Đe cố định giúp định vị ổn định trên biên dạng ren trong suốt quá trình đo, nâng cao độ lặp lại khi đo hàng loạt. So với đe di động, thiết kế này giảm thiểu sai số do thao tác người dùng.
Thiết bị có cần hiệu chuẩn trước khi sử dụng không?
Có. Mitutoyo 125-117 được cung cấp kèm chuẩn kiểm tra góc 60° và cờ lê để thực hiện hiệu chuẩn ban đầu ngay tại xưởng. Nên kiểm tra điểm 0 định kỳ theo quy trình QC nội bộ để đảm bảo độ chính xác lâu dài.
Sai số MPE ±7µm có đáp ứng yêu cầu dung sai ren chế tạo cơ khí thông thường không?
Với đa số ứng dụng kiểm tra ren trong gia công cơ khí và lắp ráp công nghiệp, sai số ±7µm đáp ứng tốt yêu cầu kiểm soát chất lượng theo tiêu chuẩn ISO/DIN. Với dung sai ren cực chặt, cần đánh giá thêm dựa trên bản vẽ kỹ thuật cụ thể.
MAZAKO có hỗ trợ bảo hành và hiệu chuẩn định kỳ cho thiết bị Mitutoyo không?
MAZAKO cung cấp dịch vụ bảo hành chính hãng và hỗ trợ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu. Liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được tư vấn lịch bảo dưỡng phù hợp với quy trình sản xuất của đơn vị bạn.
