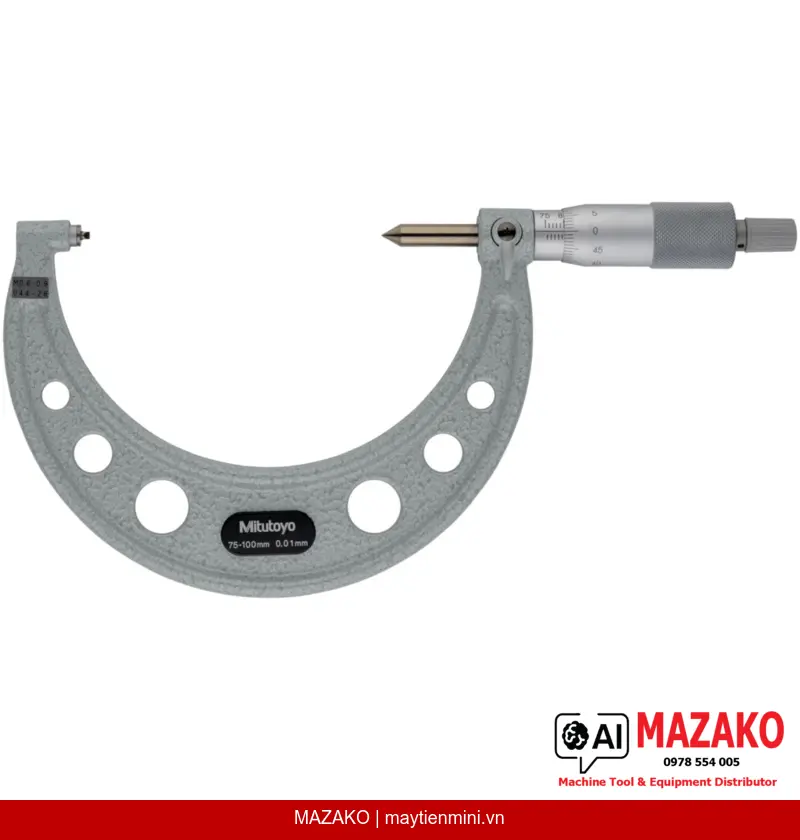

Panme Đo Ren Mitutoyo 125-116 (75-100 mm)
Panme đo ren Mitutoyo 125-116, phạm vi đo 75–100 mm, độ chia 0,01 mm, đọc trực tiếp đường kính trung bình ren không cần tính toán, độ chính xác ±7 µm.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-116 là dòng panme cơ khí chuyên dụng để đo đường kính trung bình ren ngoài, phạm vi đo 75–100 mm. Thiết kế đe cố định cho phép đọc trực tiếp giá trị đường kính trung bình ren mà không cần tính toán bổ sung, giúp rút ngắn thời gian kiểm tra trong sản xuất hàng loạt.
Đọc trực tiếp đường kính trung bình ren
Thiết kế đầu đo dạng đe cố định cho phép xác định đường kính trung bình ren ngay trên vạch chia, không cần bảng tra hay tính toán thêm.
Độ chính xác cao ±7 µm
Sai số cho phép tối đa (MPE) chỉ ±7 µm, đáp ứng yêu cầu kiểm tra ren chính xác trong ngành cơ khí chế tạo và đảm bảo chất lượng sản phẩm.
Đầu đo thép tôi cứng bền bỉ
Bề mặt đo làm bằng thép tôi cứng, chịu mài mòn tốt trong điều kiện đo lường liên tục tại xưởng sản xuất.

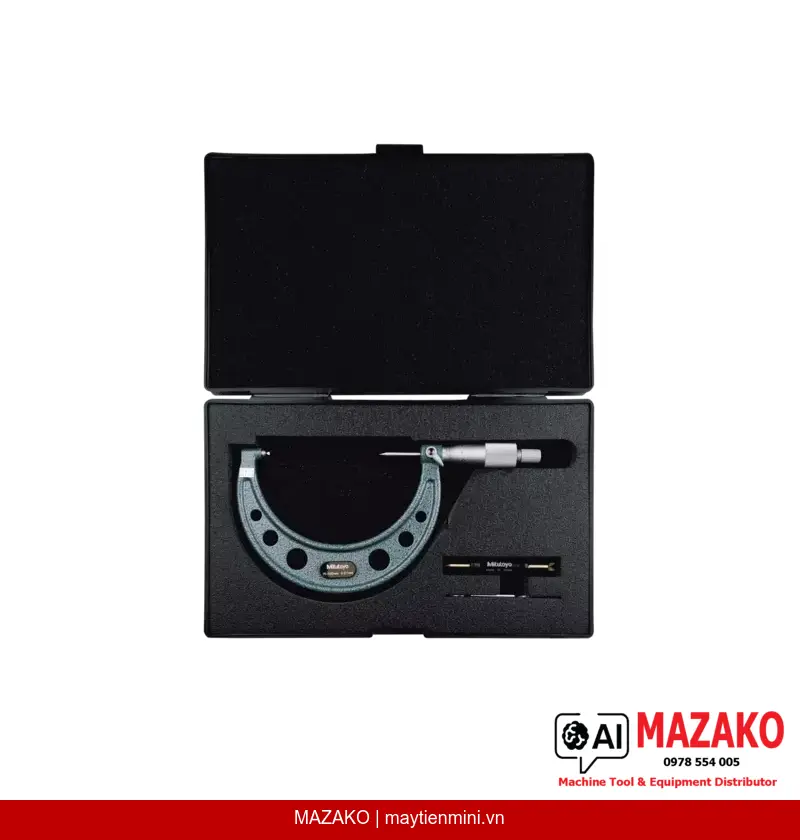

Kèm dưỡng chuẩn 60° và cờ lê
Bộ phụ kiện đầy đủ gồm hộp đựng, cờ lê và dưỡng chuẩn 60°, hỗ trợ hiệu chuẩn nhanh chóng ngay tại nơi sử dụng.
Ứng dụng thực tế trong kiểm tra ren ngoài
Panme đo ren 125-116 phù hợp kiểm tra ren hệ mét (pitch 0,6–0,9 mm) và ren hệ Unified (28–44 TPI) trên các chi tiết trục, bu-lông, vít cỡ lớn trong khoảng 75–100 mm. Đầu đo góc 60° tương thích hoàn toàn với prôfin ren tiêu chuẩn ISO và ANSI.
Với khóa trục đo (spindle lock) và mặt chia núm xoay hoàn thiện satin chrome, thao tác đo ổn định, hạn chế sai số do lực kẹp không đều. Thích hợp cho bộ phận QC/QA trong nhà máy cơ khí, chế tạo khuôn và gia công chi tiết tiêu chuẩn.
Tiêu chuẩn và độ tin cậy Mitutoyo
Mitutoyo là thương hiệu đo lường hàng đầu thế giới, mỗi sản phẩm đều trải qua kiểm soát chất lượng nghiêm ngặt. Panme 125-116 tuân thủ tiêu chuẩn JIS B 7502 và được xuất xưởng kèm dưỡng chuẩn để đảm bảo truy nguyên nguồn gốc đo lường.
Điểm nổi bật cho bộ phận QC
Không cần bảng tra hệ số ren — đọc thẳng đường kính trung bình ngay trên vạch chia 0,01 mm, tiết kiệm thời gian kiểm tra và giảm sai sót do con người.
- Phạm vi đo 75–100 mm, độ chia 0,01 mm
- Sai số cho phép ±7 µm theo tiêu chuẩn
- Đe cố định — thao tác đo nhanh và ổn định
- Đầu đo góc 60°, tương thích ren hệ mét và Unified
- Trục đo ø6,35 mm, bước ren trục 0,5 mm, có khóa trục
- Xuất xưởng kèm hộp, cờ lê, dưỡng chuẩn 60°
- Khối lượng 330 g, dễ cầm nắm thao tác dài hạn
Tư vấn và báo giá Panme đo ren Mitutoyo 125-116
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 75–100 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Bề mặt đo | Thép tôi cứng, đe cố định / trục đo |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Mặt chia (Scale) | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Ren đo được — Hệ mét / Unified | 0,6–0,9 mm / 44–28 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, dưỡng chuẩn 60° |
| Khối lượng | 330 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-116 dùng để đo loại ren nào?
Panme 125-116 đo đường kính trung bình ren ngoài hệ mét có bước ren 0,6–0,9 mm và ren hệ Unified 28–44 TPI. Góc đầu đo 60° tương thích với prôfin ren tiêu chuẩn ISO và ANSI phổ biến trong gia công cơ khí.
Ưu điểm của thiết kế đe cố định trên panme 125-116 là gì?
Với đe cố định, người đo chỉ cần tiếp xúc đầu đo với ren rồi đọc trực tiếp giá trị đường kính trung bình trên vạch chia mà không cần tra bảng hay tính toán bổ sung. Điều này giúp rút ngắn thời gian kiểm tra và giảm sai số do thao tác.
Độ chính xác của panme 125-116 có đáp ứng tiêu chuẩn QC không?
Sai số cho phép tối đa (MPE) của 125-116 là ±7 µm, đáp ứng yêu cầu kiểm tra ren trong sản xuất cơ khí chính xác. Sản phẩm xuất xưởng kèm dưỡng chuẩn 60° để kiểm tra và hiệu chuẩn định kỳ tại xưởng.
Panme 125-116 có thể đo được chi tiết có đường kính ngoài bao nhiêu?
Panme 125-116 có phạm vi đo 75–100 mm, phù hợp với các chi tiết ren ngoài như bu-lông, trục ren, vít cỡ lớn trong dải kích thước này. Nếu cần đo phạm vi khác, Mitutoyo còn nhiều model trong dòng panme đo ren mà MAZAKO có thể tư vấn thêm.
Làm thế nào để hiệu chuẩn panme đo ren Mitutoyo 125-116?
Panme 125-116 được cung cấp kèm dưỡng chuẩn 60° và cờ lê, cho phép thực hiện kiểm tra zero và hiệu chỉnh ngay tại nơi sử dụng. Ngoài ra, thiết bị nên được gửi hiệu chuẩn định kỳ tại phòng đo lường có chứng nhận để đảm bảo truy nguyên chuẩn đo lường quốc gia.
