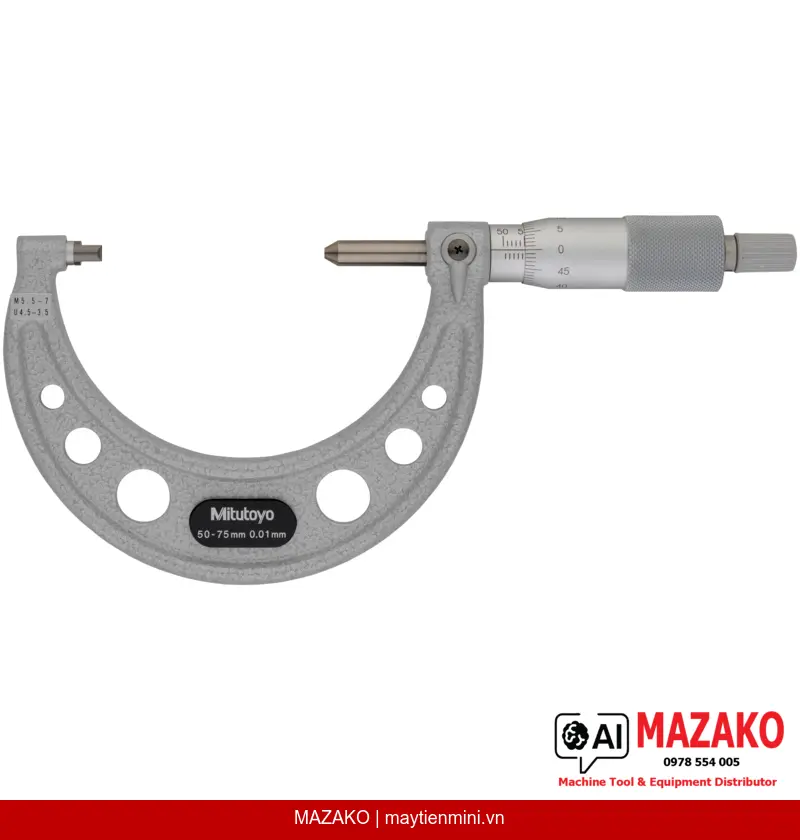

Panme đo ren Mitutoyo 125-115 (50-75mm, 0.01mm)
Panme đo ren Mitutoyo 125-115 phạm vi đo 50–75mm, độ chia 0,01mm, đọc trực tiếp đường kính trung bình ren không cần tính toán. Phù hợp kiểm tra ren hệ mét và inch trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-115 là dòng panme cơ khí chuyên dụng để đo đường kính trung bình ren (pitch diameter) trực tiếp trên chi tiết gia công. Với phạm vi đo 50–75mm và độ chia 0,01mm, sản phẩm đáp ứng yêu cầu kiểm tra ren hệ mét lẫn hệ inch trong môi trường sản xuất B2B công nghiệp.
Đọc trực tiếp – Không cần tính toán
Thiết kế đe cố định và đầu đo chuyên dụng cho phép đọc trực tiếp đường kính trung bình ren, loại bỏ bước tính toán thủ công, giảm sai số vận hành.
Đe cố định – Ổn định khi đo
Kiểu đe cố định (fixed anvil) đảm bảo tiếp xúc ổn định với biên dạng ren, cho kết quả đo nhất quán và độ lặp lại cao trong quá trình kiểm tra hàng loạt.
Bề mặt đo thép tôi cứng
Mặt đo làm từ thép tôi cứng (hardened steel), chịu mài mòn tốt, duy trì độ chính xác lâu dài ngay cả trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Hỗ trợ cả ren hệ mét và inch
Đo được ren hệ mét bước 5,5–7mm và ren hệ inch 4,5–3,5 TPI, góc đầu đo 60°, linh hoạt cho nhiều tiêu chuẩn ren phổ biến trong công nghiệp.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo ren 125-115 phù hợp với bộ phận QC/QA cần kiểm tra nhanh và chính xác đường kính trung bình ren trên trục, bu lông, vít và các chi tiết có ren ngoài trong dải 50–75mm. Sai số cho phép tối đa ±6µm đáp ứng yêu cầu dung sai ren cấp chính xác trung bình đến cao.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±6µm, trục đo ø6,35mm với bước ren trục 0,5mm và khóa trục đo. Mặt núm xoay và thân thước hoàn thiện chrome mờ đường kính ø18mm, giảm chói sáng khi đọc số trong điều kiện ánh sáng công xưởng.
Bộ đi kèm đầy đủ – Sẵn sàng sử dụng ngay

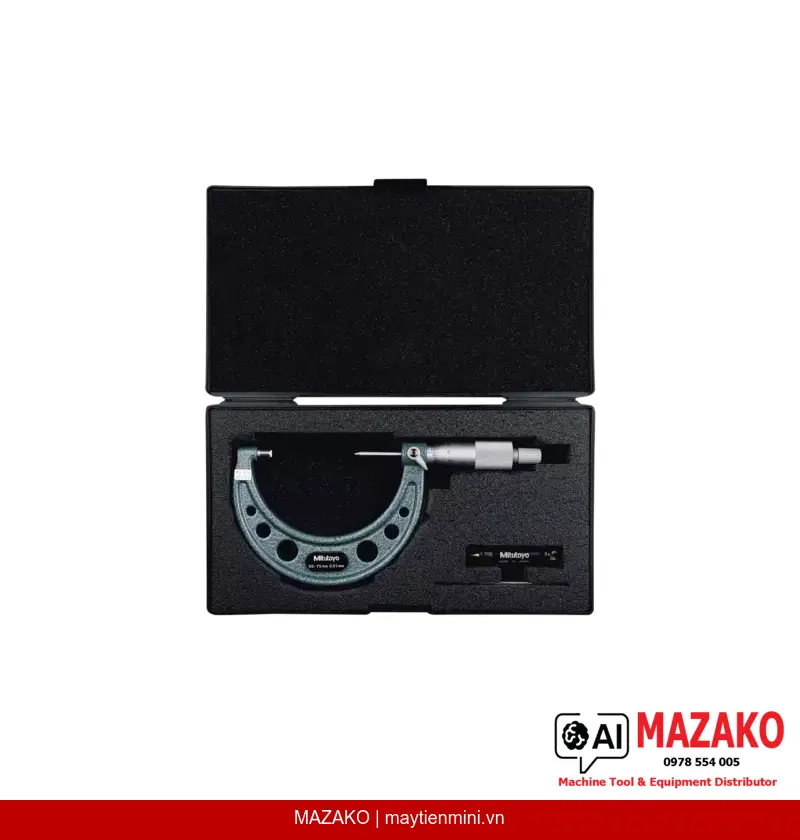

Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh, và chuẩn hiệu chuẩn 60° (setting standard), đảm bảo thiết bị được kiểm chuẩn đúng cách trước khi đưa vào sử dụng tại dây chuyền.
- Phạm vi đo 50–75mm, độ chia 0,01mm
- Đọc trực tiếp đường kính trung bình ren – không cần bảng tra
- Đe cố định, bề mặt đo thép tôi cứng
- Hỗ trợ ren hệ mét và hệ inch, góc đầu đo 60°
- Sai số tối đa MPE ±6µm
- Đi kèm chuẩn hiệu chuẩn 60°, cờ lê và hộp đựng
- Thương hiệu Mitutoyo – tiêu chuẩn đo lường công nghiệp Nhật Bản
Tư vấn và báo giá Panme đo ren Mitutoyo 125-115
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Bề mặt đo | Thép tôi cứng, đe cố định / đầu đo |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Ren đo được (hệ mét / hệ inch) | 5,5–7 mm / 4,5–3,5 TPI |
| Góc đầu đo | 60° |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chuẩn 60° |
| Khối lượng | 260 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-115 đo được loại ren nào?
Thiết bị đo được ren hệ mét bước 5,5–7mm và ren hệ inch 4,5–3,5 TPI. Góc đầu đo 60° phù hợp với tiêu chuẩn ren ISO hệ mét và ren Unified (UN) phổ biến trong công nghiệp chế tạo máy.
Thiết bị đọc kết quả trực tiếp hay cần tính toán thêm?
Panme 125-115 đọc trực tiếp đường kính trung bình ren (pitch diameter) mà không cần bảng tra hay công thức tính toán. Đây là ưu điểm quan trọng giúp tăng tốc độ kiểm tra và giảm sai số do tính toán thủ công.
Sai số cho phép tối đa của 125-115 là bao nhiêu?
Sai số cho phép tối đa (MPE) của Mitutoyo 125-115 là ±6µm. Giá trị này đáp ứng yêu cầu kiểm tra ren cấp chính xác trung bình đến cao trong sản xuất cơ khí chế tạo và lắp ráp công nghiệp.
Sản phẩm giao hàng kèm những gì?
Bộ sản phẩm gồm panme đo ren 125-115, hộp đựng bảo quản, cờ lê chỉnh và chuẩn hiệu chuẩn 60° (setting standard). Bộ phụ kiện đầy đủ giúp thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Làm thế nào để đặt mua Panme đo ren Mitutoyo 125-115 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh hỗ trợ kỹ thuật để được tư vấn thông số phù hợp, báo giá chính xác và hỗ trợ sau bán hàng cho thiết bị đo lường Mitutoyo.
