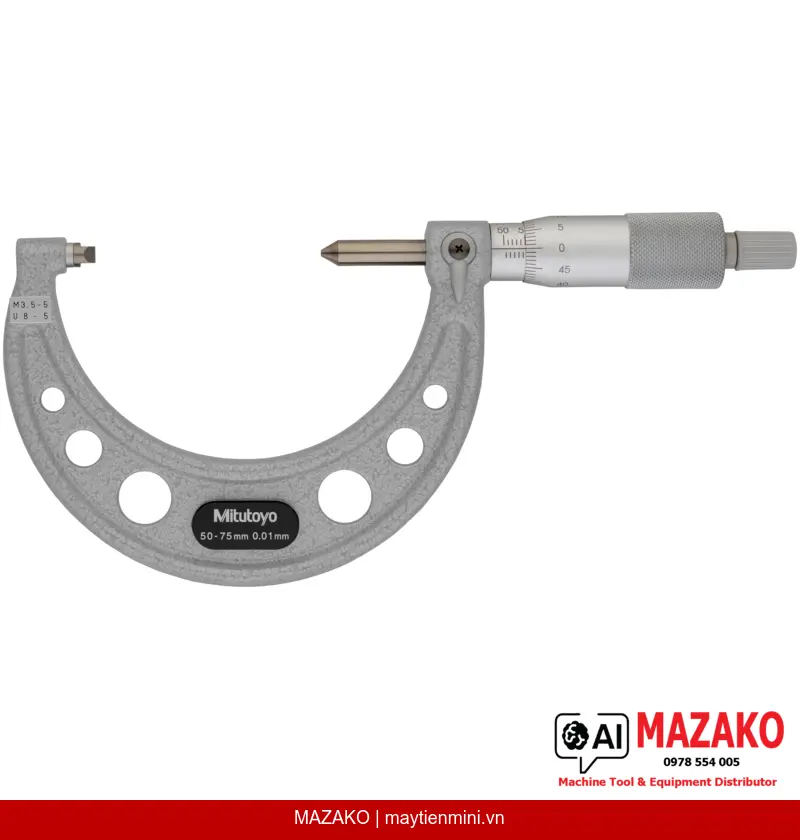

Panme đo ren Mitutoyo 125-114 (50-75mm, cơ khí, đầu đo cố định)
Panme đo ren cơ khí Mitutoyo 125-114, phạm vi đo 50–75mm, độ chia 0,01mm, đọc trực tiếp đường kính trung bình ren không cần tính toán, đầu đo thép cứng cố định.
Mô tả sản phẩm
Panme đo ren Mitutoyo 125-114 là dụng cụ đo cơ khí chuyên dụng cho phép đo trực tiếp đường kính trung bình của ren hệ mét trong phạm vi 50–75mm. Với thiết kế đầu đo cố định (fixed anvil) và góc đầu đo 60°, thiết bị đáp ứng tiêu chuẩn kiểm tra ren trong môi trường sản xuất công nghiệp.
Đọc trực tiếp không tính toán
Giá trị đường kính trung bình ren hiển thị ngay trên thang đo, loại bỏ bước quy đổi thủ công, giảm sai số vận hành.
Đầu đo thép cứng cố định
Đe và đầu đo (spindle) được làm từ thép cứng, đảm bảo độ bền cao và duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Độ chính xác cao
Sai số cho phép tối đa ±6µm, độ chia 0,01mm, phù hợp kiểm soát chất lượng ren trong gia công cơ khí chính xác.
Phụ kiện đồng bộ đầy đủ
Bộ sản phẩm bao gồm hộp đựng, cờ lê và chuẩn hiệu chỉnh 60°, sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm soát chất lượng ren công nghiệp
Panme đo ren 125-114 được sử dụng trong các bộ phận QC/QA và xưởng gia công cơ khí để kiểm tra đường kính trung bình ren hệ mét (bước ren 3,5–5mm) và ren hệ Unified (8–5 TPI). Thiết bị phù hợp cho kiểm tra bu lông, đai ốc, chi tiết có ren trong ngành ô tô, máy móc và thiết bị công nghiệp.
Thiết kế công thái học, phù hợp sử dụng liên tục
Thân thước có bề mặt hoàn thiện satin chrome trên núm xoay và thân thước đường kính 18mm, giảm phản chiếu ánh sáng khi đọc giá trị. Núm xoay trang bị cơ cấu khóa trục đo, đảm bảo giữ nguyên giá trị đo khi di chuyển hoặc ghi chép.
Thông số nổi bật: Panme đo ren Mitutoyo 125-114
Phạm vi đo 50–75mm — Độ chia 0,01mm — Sai số ±6µm — Góc đầu đo 60° — Ren đo được: Metric 3,5–5mm / Unified 8–5 TPI — Khối lượng 260g.
- Đo trực tiếp đường kính trung bình ren, không cần tính toán phụ
- Đầu đo thép cứng cố định, bền bỉ trong môi trường sản xuất
- Sai số tối đa ±6µm đáp ứng yêu cầu QC chính xác cao
- Hỗ trợ ren hệ mét và hệ Unified trong một thiết bị
- Đi kèm chuẩn hiệu chỉnh 60°, đảm bảo độ chính xác dài hạn
- Khóa trục đo tiện lợi khi ghi chép kết quả kiểm tra
Tư vấn và báo giá Panme đo ren Mitutoyo 125-114
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Hệ mét (Metric) |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Mặt đo | Thép cứng, đầu đo cố định (fixed anvil/spindle) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Ren đo được (Metric/Unified) | 3,5–5 mm / 8–5 TPI |
| Góc đầu đo | 60° |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, chuẩn hiệu chỉnh 60° |
| Khối lượng | 260 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 125-114 đo được loại ren nào?
Thiết bị đo được ren hệ mét có bước ren từ 3,5 đến 5mm và ren hệ Unified từ 8 đến 5 TPI. Góc đầu đo 60° phù hợp với cả hai hệ ren phổ biến này trong gia công cơ khí công nghiệp.
Tại sao dùng panme đo ren lại không cần tính toán thêm?

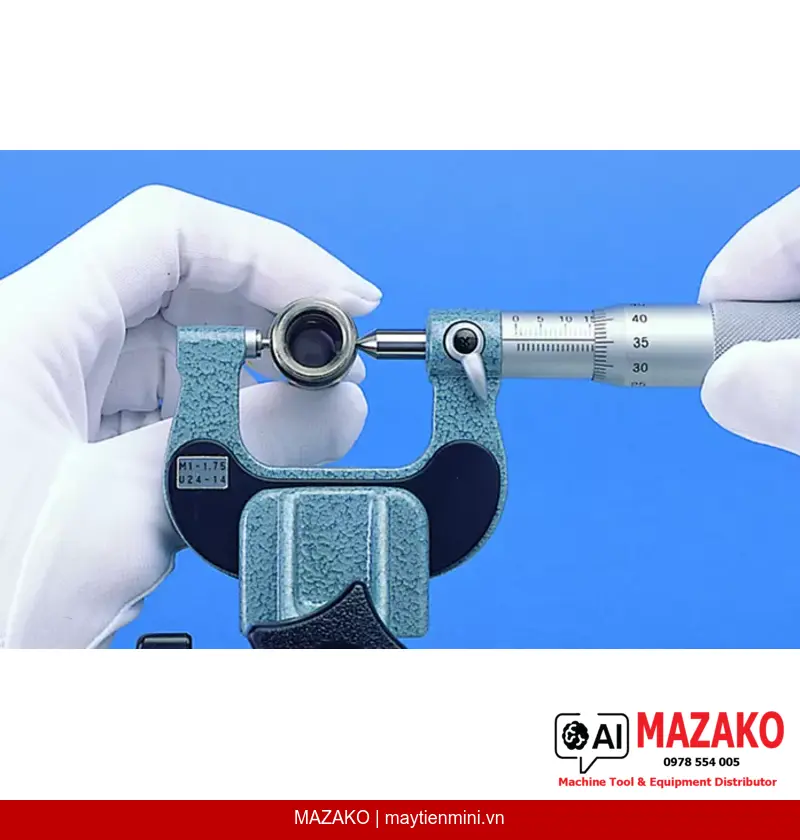

Panme đo ren 125-114 có đầu đo hình nón và đe dạng chữ V đặc thù, tiếp xúc trực tiếp theo profil ren. Nhờ đó, giá trị hiển thị trên thang đo chính là đường kính trung bình ren thực tế, không cần áp dụng công thức hiệu chỉnh.
Độ chính xác của Mitutoyo 125-114 có đáp ứng yêu cầu QC không?
Sai số cho phép tối đa (MPE) là ±6µm với độ chia 0,01mm, đáp ứng yêu cầu kiểm soát chất lượng ren trong hầu hết các ngành gia công cơ khí, ô tô và chế tạo máy. Bộ chuẩn hiệu chỉnh 60° đi kèm giúp duy trì độ chính xác theo thời gian.
Làm thế nào để hiệu chỉnh panme đo ren 125-114?
Sử dụng chuẩn hiệu chỉnh 60° được cung cấp kèm theo sản phẩm để kiểm tra và điều chỉnh điểm zero của thiết bị. Quy trình hiệu chỉnh tuân theo hướng dẫn trong tài liệu kỹ thuật của Mitutoyo, nên thực hiện định kỳ theo lịch hiệu chuẩn của phòng QC.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 125-114 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn và bảo dưỡng thiết bị đo Mitutoyo tại Việt Nam. Liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn quy trình và thời gian hiệu chuẩn phù hợp với yêu cầu của nhà máy.
